Mirror Mezz鏡像式夾層連接器56 Gbps電信、網絡的理想選擇

Mirror Mezz鏡像式夾層連接器電信、網絡的理想選擇

Mirror Mezz鏡像式夾層連接器在長寬尺寸上相容，不分公端母端，應用成本因此更低,可堆疊對配。該連接器支持每個差分線對高達56 Gbps的數據速率，適用於電信、網絡和其它應用場合。下面讓我們來看看他究竟有哪些特點：

不分公端母端，兩種高度配置

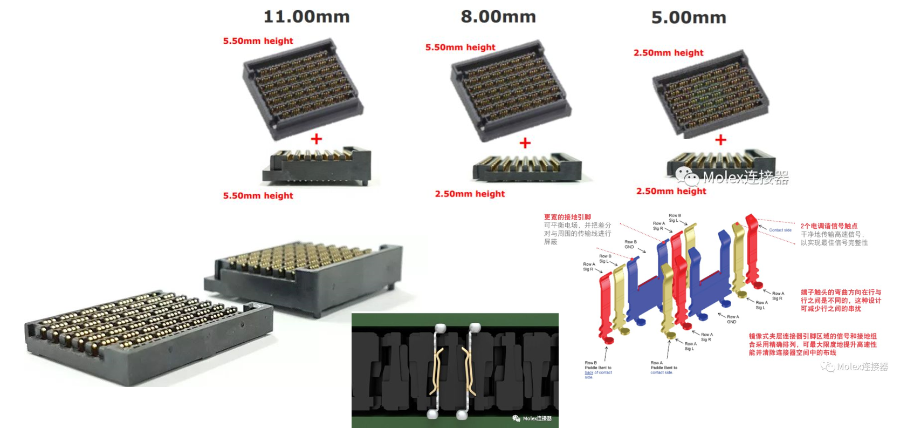

搭配使用，兩款高度形成三種堆疊高度

2.5mm + 2.5mm = 5.0mm , 2.5mm  + 5.5mm = 8.0mm , 5.5mm + 5.5mm = 11.0mm

縫合球柵陣列 (BGA) 設計

與嵌件成型球柵陣列附件相比，可以節省更多成本。縫合觸點結構縮短了交貨時間，該連接器的設計可簡化產品矩陣

精確排列的引腳區域

鏡像式夾層連接器引腳區域的信號和接地組合採用精確排列，可最大限度地提升高速性能並清除連接器空間中的布線

堅固的外殼設計

對引腳區域進行封裝，以保護引腳並提供盲配引導，進而消除任何錯配的可能性

採用接觸梁結構進行對配

採用接觸梁對配可防止因振動或端子被提起而引起的接觸不良，可確保定的雙接觸點（由紅點表示）以確保電氣可靠性。接觸梁的幾何形狀提供靠的正向力以應對惡劣環境。1.50毫米的標稱插接行程可確保在強振動或配不充分的情況下也能形成足夠的連接面。
