【2020大大通开发板评测】品佳 Microchip PIC16F15324开发板

Microchip PIC16(L)F15324 是基于RISC精简指令集,只有48条指令。该8 位产品系列是下一代高性价比微控制器。内嵌可选择的内部0~32Mhz的时钟,16级的硬件堆栈可以使用间接寻址和相对寻址模式。两个档选择寄存器(FSRs)提供了读取程序和数据存储器的能力。可以通过这些器件具有基本的外设,如智慧模拟、内核独立外设 (CIP) 和通信,并结合了用于各种各样低功耗应用的超低功耗 (XLP) 技术。为了支持宽范围的通用和低功耗应用。

優質評測報告:

1/14前投票有禮!

點擊連結參與投票,即有機會獲得RMB 100元京東E卡(TW送等值禮券)

優質評測報告基于 PIC16F15324 开发板的小型应用系统设计





这系列 MCU 具有高达 28 KB 的闪存和 2 KB RAM。模拟、核心独立外设和通信外设为特点,结合极低功耗(XLP)技术,适用于广泛的通用和低功耗应用。 该设备具有多个pwm、多个通信、温度传感器和内存等功能 访问分区(MAP)以支持数据保护和引导装载程序应用程序中的客户,以及设备信息存储工厂校准值以说明提高温度传感器精度的区域(DIA)。

代码保护允许设备免受未经授权的访问。程序内存保护和数据存储器是独立控制的。对程序内存的内部访问不受任何代码保护设置的影响。程序内存保护
配置中的CP位保护整个程序内存空间不受外部读写单元。当CP = 0时,程序内存的外部读写被抑制,读操作将返回所有“0。不管保护位设置如何,CPU都可以继续读取程序内存。自写程序内存依赖于写保护设置。写保护允许设备免受意外的自写的保护。应用程序(如引导加载程序软件)可以得到保护,同时允许修改程序内存的其他区域。配置字(寄存器5-4)中的WRTAPP、WRTSAF、WRTB、WRTC位定义程序区块的相应区域是否受保护。

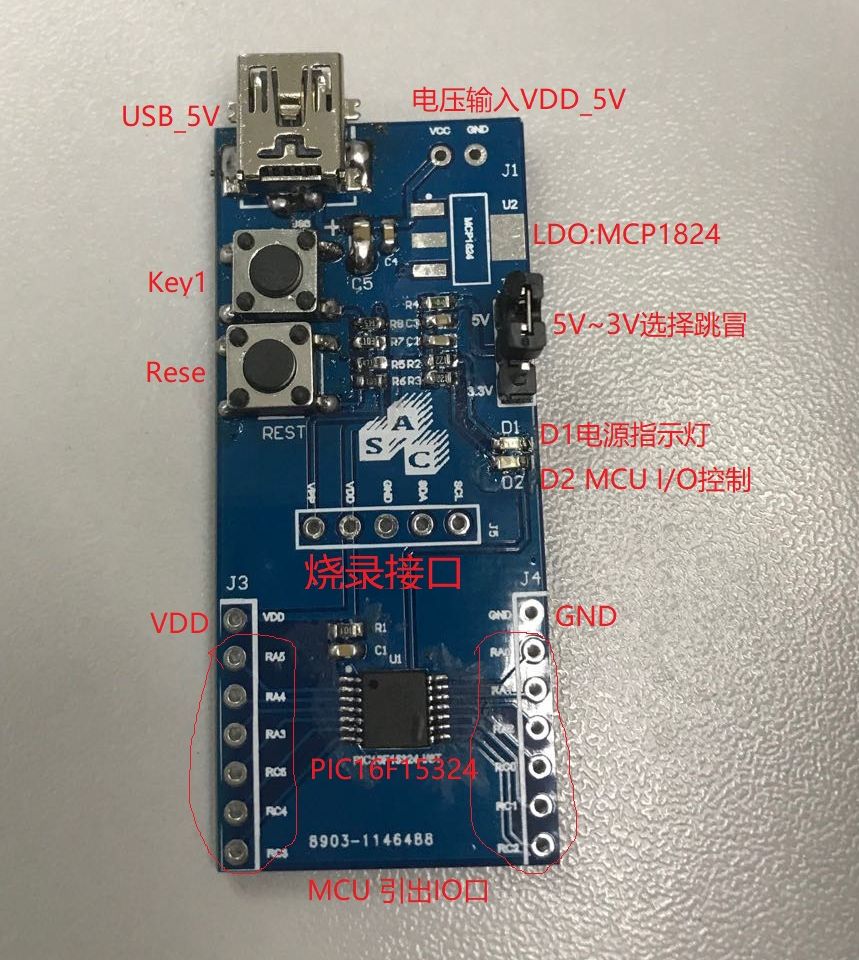

设备信息区(DIA)是程序内存空间中的专用区域;这是PIC16(L)F15324/44系列设备中的一个新特性。DIA包含了内部温度指示模块的校准数据,存储了微芯片的唯一标识字和以mV计量的固定电压参考电压读数。设备信息区域,接着是每个区域及其功能的描述。在PIC16(L)F15324/44族中,数据从8100h映像到811Fh。这些位置是只读的,不能删除或修改。在生产过程中,数据被编入设备程序。目前PIC16F15324开发板已把所以引脚都引出,设计了方便供电的Mini USB 5V供电。刻录测试引脚额外引出5Pin直插式2.54mm的排针即可。如下图个功能模块。

      PIC16F15324开发板是一款小的开发板,它板载了LED 和KEY 等基本测试单元,可以完成简单的学习和测试目标,为了充分体验的展示PIC16F15324的性能,在开发板的吧所以IC都有引出,可以通过MCC配置I2C接口的LED屏来显示信息,使用UART来控制MP3音乐模块来播放音频文件,使用KEY选取播放内容等,还可以用I/O做一些IOT ,工业控制,流水灯控制,电子烟,点烟器,烟温感等应用。小芯片依然有大能量。
