RTL9068AB 为车用乙太网Single chip 交换机方案
如下表
port0 ~~port1 (MUX option) 可选择设定 提供 2ports 100BASE-T1 / RGMII interface
port2 ~~port3 (MUX option) 可选择设定 提供 2ports 100BASE-T1 / 1000BASE-T1 / SGMII interface
port4 (MUX option) 可选择设定 提供 100BASE-Tx / RGMII interface / SGMII interface
port5 (MUX option) 可选择设定 提供 100BASE-T1 / RGMII interface / SGMII interface
port6 (MUX option) 可选择设定 提供 100BASE-T1 / RGMII interface / USXGMII/SGMII interface / PCIE3.0 interface
port7 (MUX option) 可选择设定 提供 RGMII interface / USXGMII/SGMII interface / PCIE3.0 interface

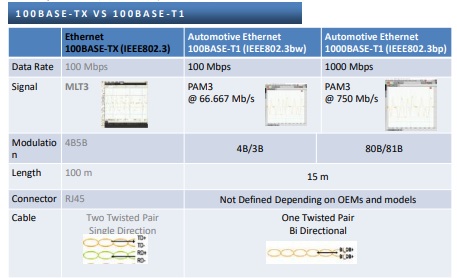

RTL9068AB 提供的1000 Base-T1符合标准是IEEE 802.3bP规范,它具有1000 Mb / s的速率,通过双绞线（T1）进行全双工通信。
能够支持线材至少15米,可以提高更好的频宽,并能和车用交换器及资料中心做连接,达到多个节点装置互相通信,建构各种不同所需的网路拓朴
此外,具有低辐射,高RF抗扰度和更长距离通信的能力。
友尚FAE能协助提供(申请)开发者需要的参考文件及软件包,如下
1.RTL9068ABD-VA_DataSheet
2RTL9068ABD-VA_Reference_Schematic
3.RTL9068ABD-VASeries_Demo_Board_User_Guide(让开发者快速理解switch应用及操作)
4.RTL9068ABD-VASchematic_Checklist(方便开发者检视硬体设计)
5.RTL9068ABD-Series_SDK_API_Programming_Guide(软件开发用)
6.Realtek Automotive Switch Tool(turnkey tool,UI界面设定产出image,节省软件开发effort)
友尚FAE可协助开发者硬件线路及layout review
友尚FAE可协助软体 API整合开发,switch tool应用及网管整合协助

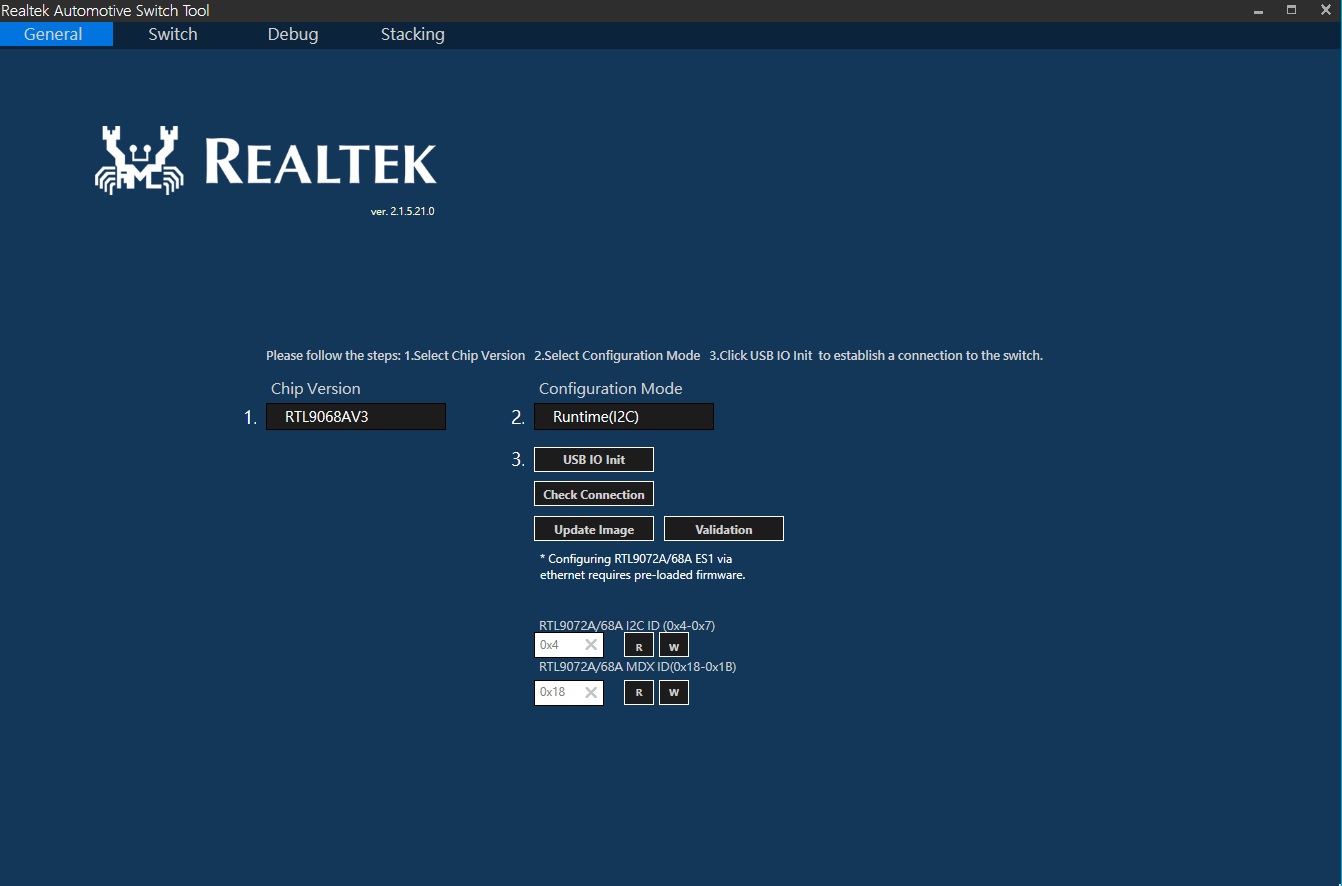

RTL9068 Swtich Tools ,可让开发者利用UI 界面客制化设定网管必备功能,以下范例:

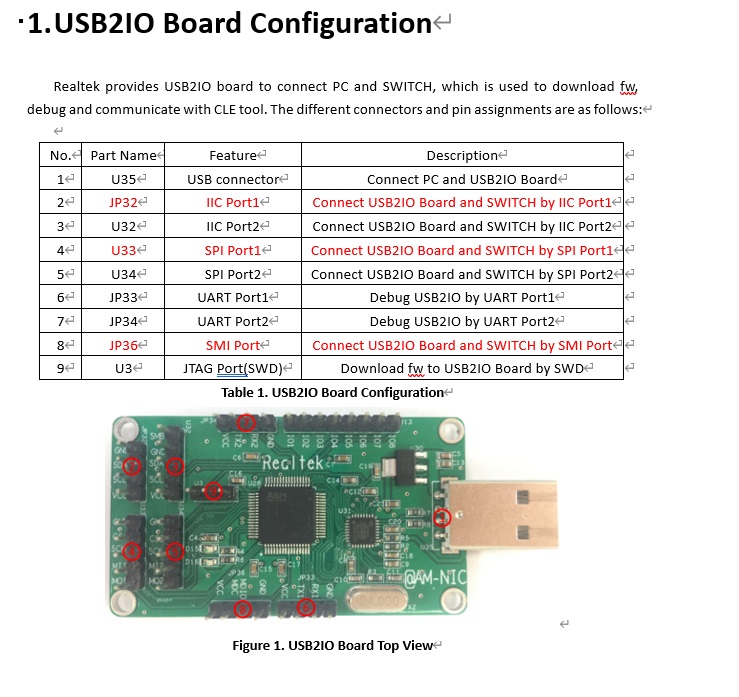

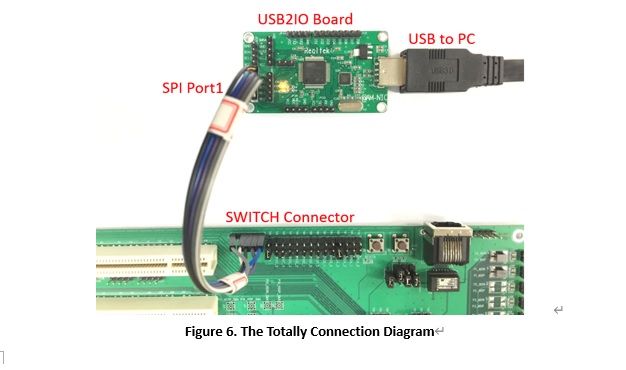

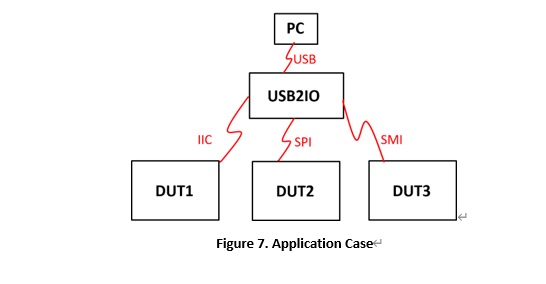

Config mode run time support I2C/SPI/MDCMDIO/Ethernet

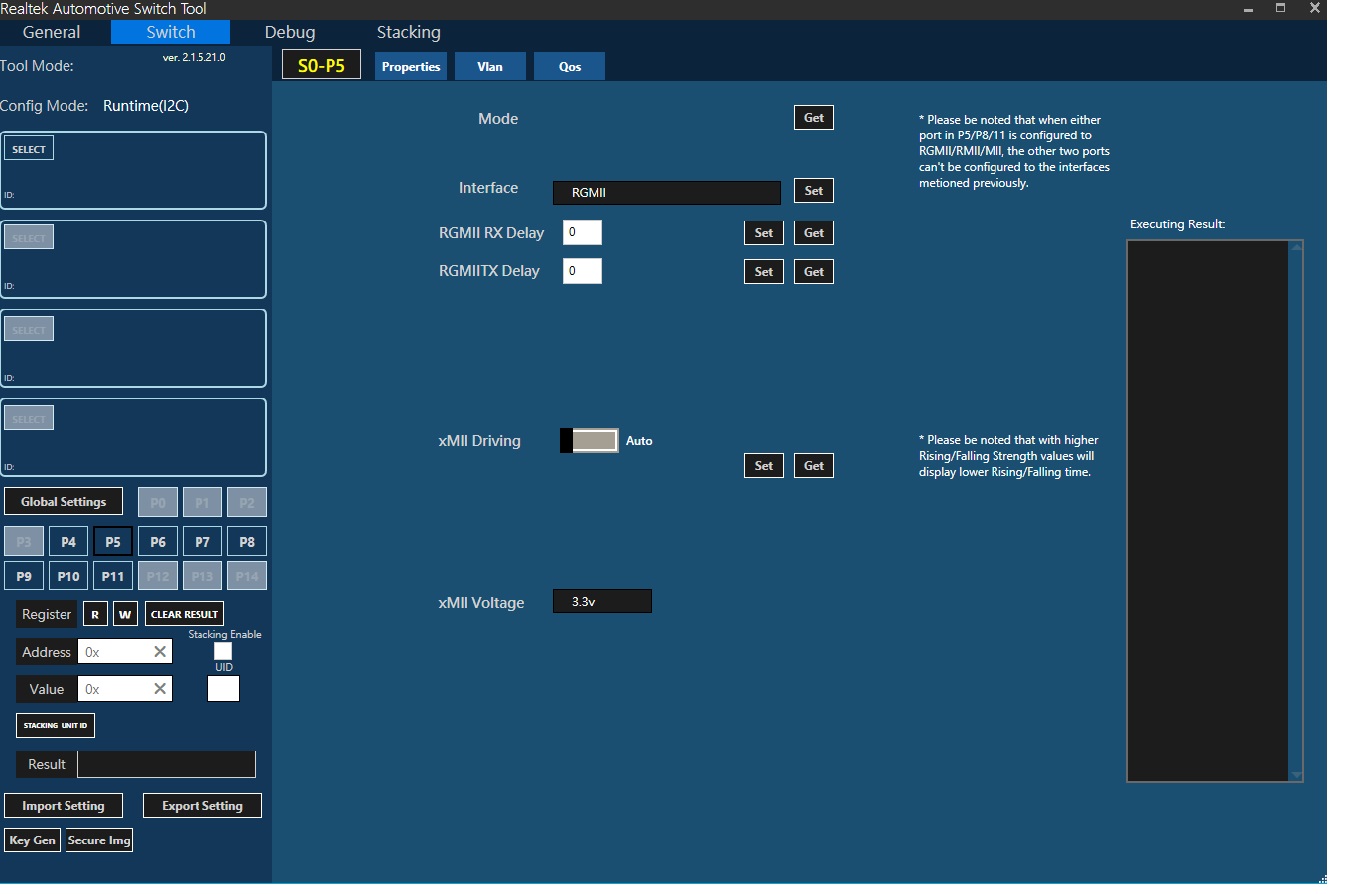

每个port 可以由UI 界面设定interface 参数,如下范例 可以设定RGMII TX/RX delay time / Driving / Volatage

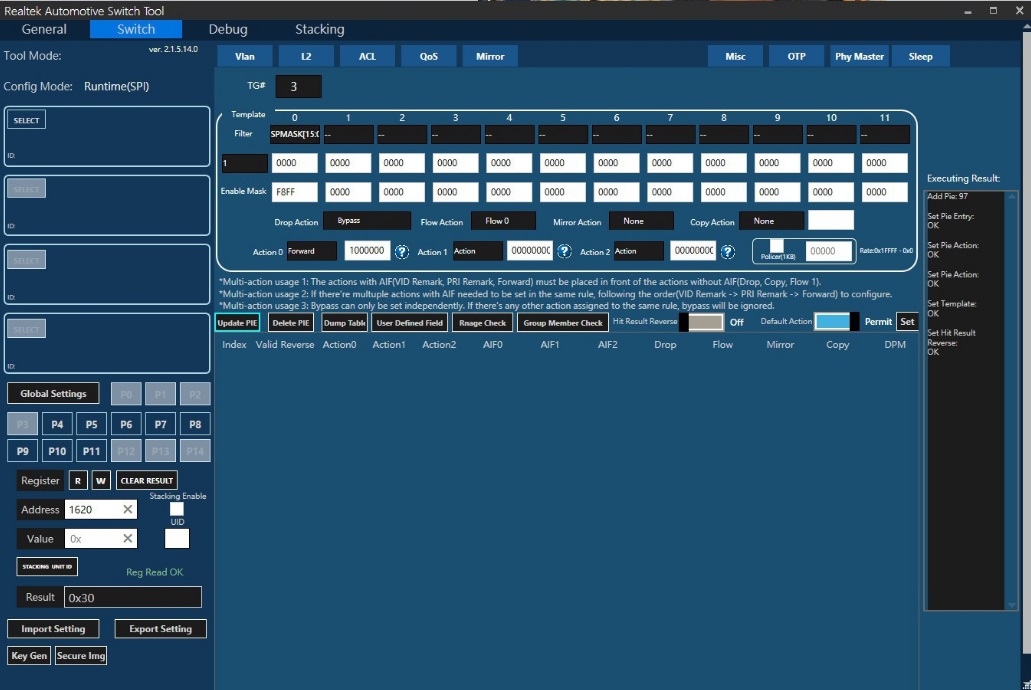

ACL 设定范例
port8/port9/port 10 只能forward packet 到port 11
Filter 选择 spmask 15:0
enbable Mark F8FF (这边是设定 Port 8/9/10 当满足条件时填0 ,预设值为FFFF )
drop active 设定 bypass
VLAN 设定范例
如下表
port0 ~~port1 (MUX option) 可选择设定 提供 2ports 100BASE-T1 / RGMII interface
port2 ~~port3 (MUX option) 可选择设定 提供 2ports 100BASE-T1 / 1000BASE-T1 / SGMII interface
port4 (MUX option) 可选择设定 提供 100BASE-Tx / RGMII interface / SGMII interface
port5 (MUX option) 可选择设定 提供 100BASE-T1 / RGMII interface / SGMII interface
port6 (MUX option) 可选择设定 提供 100BASE-T1 / RGMII interface / USXGMII/SGMII interface / PCIE3.0 interface
port7 (MUX option) 可选择设定 提供 RGMII interface / USXGMII/SGMII interface / PCIE3.0 interface
RTL9068AB 提供的1000 Base-T1符合标准是IEEE 802.3bP规范,它具有1000 Mb / s的速率,通过双绞线（T1）进行全双工通信。
能够支持线材至少15米,可以提高更好的频宽,并能和车用交换器及资料中心做连接,达到多个节点装置互相通信,建构各种不同所需的网路拓朴
此外,具有低辐射,高RF抗扰度和更长距离通信的能力。
友尚FAE能协助提供(申请)开发者需要的参考文件及软件包,如下
1.RTL9068ABD-VA_DataSheet
2RTL9068ABD-VA_Reference_Schematic
3.RTL9068ABD-VASeries_Demo_Board_User_Guide(让开发者快速理解switch应用及操作)
4.RTL9068ABD-VASchematic_Checklist(方便开发者检视硬体设计)
5.RTL9068ABD-Series_SDK_API_Programming_Guide(软件开发用)
6.Realtek Automotive Switch Tool(turnkey tool,UI界面设定产出image,节省软件开发effort)
友尚FAE可协助开发者硬件线路及layout review
友尚FAE可协助软体 API整合开发,switch tool应用及网管整合协助
RTL9068 Swtich Tools ,可让开发者利用UI 界面客制化设定网管必备功能,以下范例:
Config mode run time support I2C/SPI/MDCMDIO/Ethernet
每个port 可以由UI 界面设定interface 参数,如下范例 可以设定RGMII TX/RX delay time / Driving / Volatage
ACL 设定范例
port8/port9/port 10 只能forward packet 到port 11
Filter 选择 spmask 15:0
enbable Mark F8FF (这边是设定 Port 8/9/10 当满足条件时填0 ,预设值为FFFF )
drop active 设定 bypass

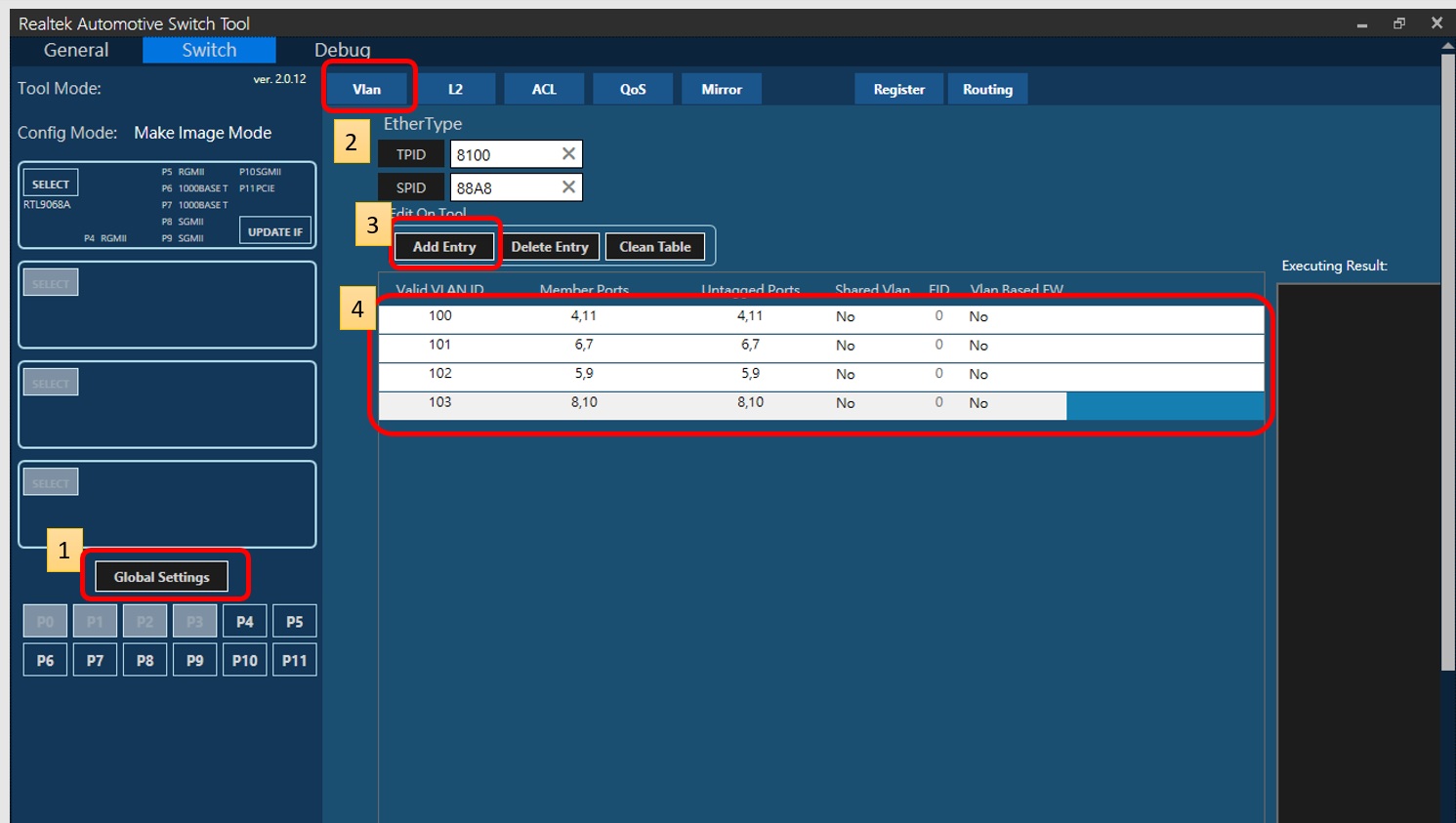

VLAN 设定范例
- VLAN Groups are set as follows:
- VLAN ID 100 for port 4, 11
- VLAN ID 101 for port 6, 7
- VLAN ID 102 for port 5, 9
- VLAN ID 103 for port 8, 10
- Each Port S0-PX settings are show as follows:
- VLAN mode: ported based
- VLAN learning based on: inner tag
- Default VLAN id: based on what VLAN ID you want
- Accepted frame type: Untagged, priority-tagged and tagged
- Ingress filter: enable
- Egress filter: enable
