基于Qualcomm QCA4024智能开关方案

随着智能家居概念的普及,传统设备越来越多被要求具备更高的智能技能.作为智能家居中重要一环开关也是推陈出新,备受各路厂商关注.

诠鼎集团集合公司内部资源现推出基于高通QCA4024智能开关方案。QCA4024是高通专门针对IOT设计首款支持Zigbee、BLE、模式SOC。芯片性能请参考官网数据。搭载‘基于Qualcomm QCA4020 的Gateway Home Hub方案’快捷融入智能生态系统.参与更广泛的互动,给人们带来更棒的使用体验.

方案采用QCA4024为平台主要基于以下几方面为重要参考点.

  1. 双模形式,便于搭配易于切换通信形式
  2. 芯片高集成度功耗低
  3. 代码开放程度高易于开发
  4. 无线共存机制



本方案提供产品完整解决方案,包括软硬件设计资料,移动APP。随着原厂更新一直迭代演进。有完整设计原型可供演示。可向签约客户完整开放。
目前最新SDK是基于高通qca4024.3.2版本QSDK开发。SDK具备完整功能,以中间件形式贯通底层与应用层。应用采用BLE5.0协议, BT Mesh1.0协议。实现对云端、移动端的互联互通,配合APP提供 OTA功能。



代码结构/编译/烧写

请参考方案基于Qualcomm QCA4024 的双模全自动智能门锁Turnkey 方案 相关部分介绍

操作以 BT Mesh连接为例如下介绍

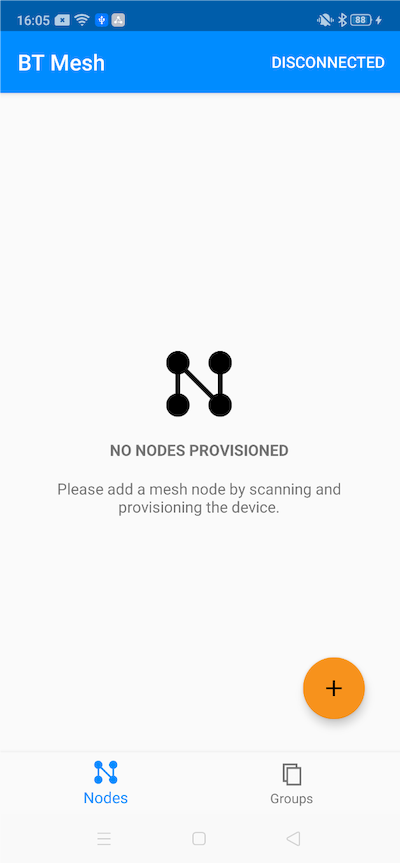

1.打开app点击添加设备

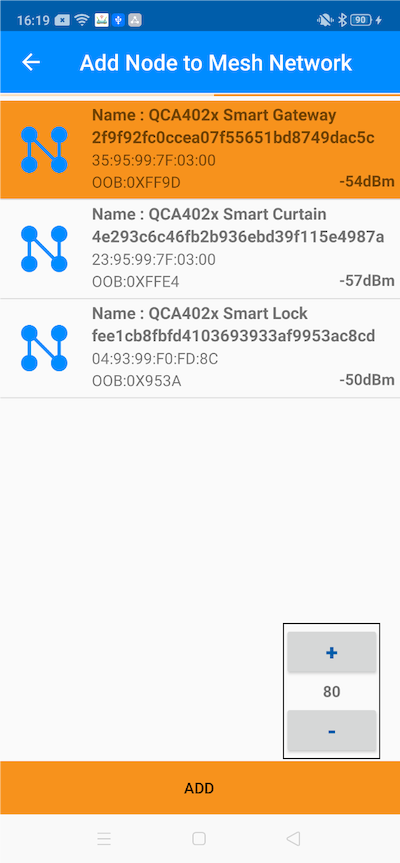

2.选中设备按下ADD即可完成添加设备

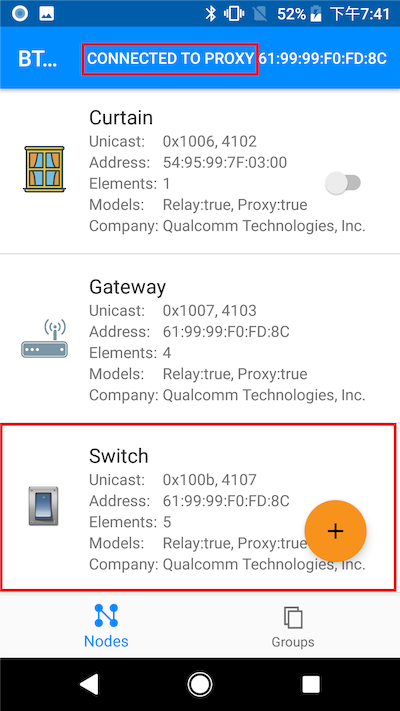

3.选中设备

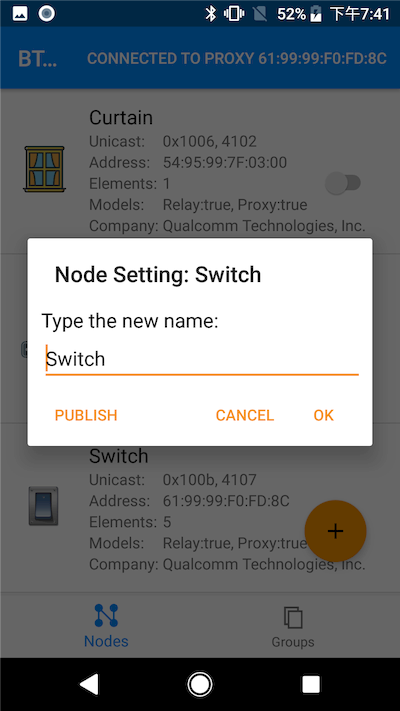

4.设备操作界面

场景应用图

sceneryUrl

产品实体图

imgUrl

展示版照片

frontUrl

方案方块图

funcUrl

核心技术优势

1、高集成单芯片方案,只需一颗soc 2、扩展性能好,io接口丰富 3、良好兼容性标准BLE, BT Mesh协议 4、远程管理功能

方案规格

1、芯片8 x 8mm, 0.40mm pitch, 68-pin QFN 2、2核MCU(Arm M4F 、Arm M0) 3、多系统操作模式RTOS、ThreadX and FreeRTOS 4、支持Bluetooth 5、BT Mesh connectivity
