基于MPS MP2659的筋膜枪电池充电管理方案

近几年,筋膜枪越来越火,并且随着成本的下降以及技术的成熟,筋膜枪开始进入大众健身领域,在各位健身达人的试用、推荐后,卷起了一波浪潮,其号称放松肌肉、缓解腰肌劳损,还有人吹牛说可以瘦腿!可以说“打了就爽,用了就松”,甚至被称为“放松神器”。

筋膜枪工作原理就是通过高频震动,力量经皮肤穿过脂肪层及筋膜层,直达肌肉深处,不但可促进血液循环,还可以加快排走乳酸,放松紧张肌肉、减缓放松身体的疲劳、加快恢复体能,特别适合热爱运动健身人士,成为近年潮流时兴既按摩产品!

由于筋膜枪的便携性和灵活性,其需要电池供电,其震动耗电大,其需求4-6节电池供电并不可少。电池的充电这块,目前能给6节电池充电的电源管理芯片市场上显有,而MP2659 则是很好的选择,支持高达6串电池充电。MP2659其2A效率可高达97%,温升也非常低。

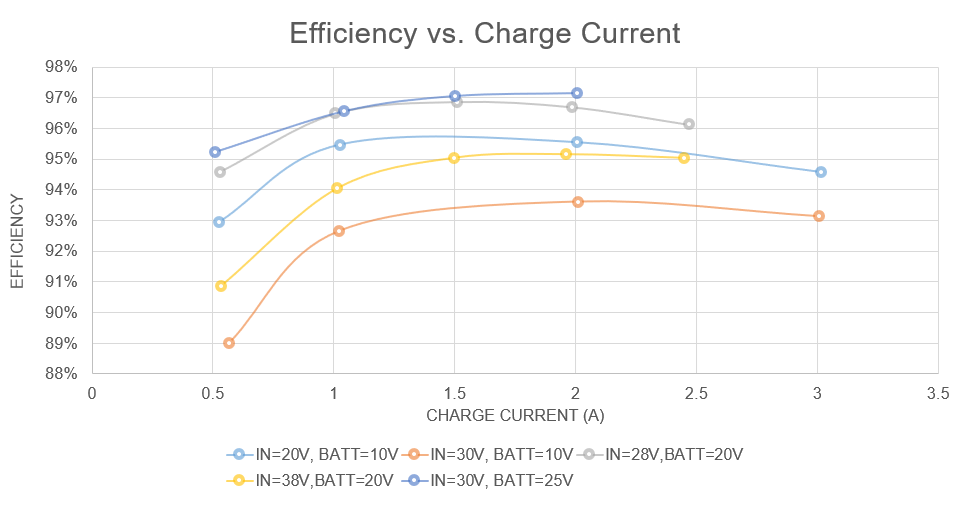

                                                                                            MP2659效率曲线图



                                                                                                                               MP2659温升图



场景应用图

sceneryUrl

产品实体图

imgUrl

展示版照片

frontUrlbackUrl

方案方块图

funcUrl

MP2659原理图

other1Url

筋膜枪控制板实物图

other2Url

核心技术优势

 MP2659是一款高度集成的开关充电器,专为3-6串电池系列锂离子或锂聚合物的便携式设备设计。该器件能够在不同的充电调节电压下实现2A充电电流。其输入电压高达 40V ,为6串电池24V充电,输出持续2A电流,同时具有各种保护功能,为电池源源不断提供稳定的能量。  MP2659具有基于输入电流和输入电压的电源管理。当输入电流超过预设输入电流限制或输入电压降低到预设输入电压限制时,MP2659自动减小充电电流,以防止输入电源过载  MP2659充电分为四个阶段:涓流充电、预充电、恒流充电、恒压充电。  MP2659减少了BOM面积和成本,无检测电阻和超小的3x3封装  MP2659全集成超低内阻MOS,效率在2A(IN=30V BATT=25V)时高达97%,同时温升也非常低。

方案规格

输入DC:15-36V 电池充电:3-6串 输出电流:2A

技术文档

类型标题档案
软件Power Test Report
软件Gerber
软件Datasheet
