基于MPS 芯源系统 MP2945, AMD FP6的Vcore方案

前言:
消费性市场上的CPU主要就以AMD/INTEL最为大家所熟知,然而同样都是生产中央处理器,这两家的制程与技术却是大相迳庭,连带的周边配套元件,也必须符合各家中央处理器的各项规范。(如:沟通协定,频率、反应速度等等.....)

以CPU电源来说(以下简称VR, Voltage Regulator)。INTEL要求所有CPU搭载的电源都要符合SVID这样的沟通协定,这样VR才能有效精准的执行、反馈CPU的命令,例如超频、节能、休眠、睡眠等等......的功能。
同样的,AMD对周边的VR,要求也需要满足SVI2的规范。我们此次就要介绍MPS(芯源系统有限公司)针对AMD FP6这个世代的CPU所专门推出的Solution.

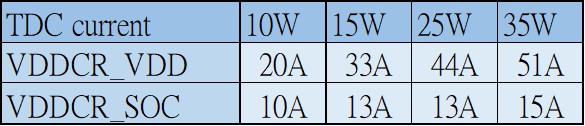

表格可以参考AMD对应瓦数的TDC电流:


针对这样的规格,芯源系统有限公司开出了MP2945这颗Vcore Controller IC, 专门解决AMD SVI2的方案。

外观看来,MP2945就是一颗普通的Vcore Controller, 有着5mm*5mm的外表,所有的功能却可说是应有尽有。如:可调整的LL、可调整的切换频率、Auto phase shedding自动换项、各种安全保护OTP/OCP/OVP/UVP。

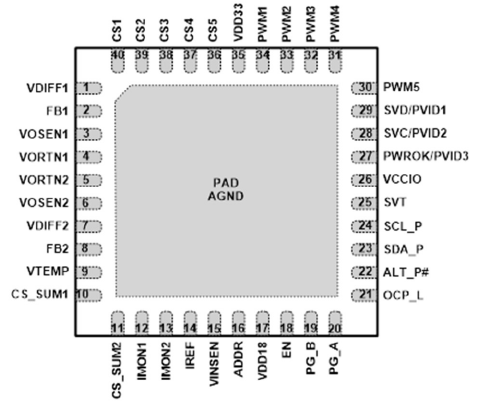

举例说,上图可以看到MP2945支援到PWM5, 意思是使用单颗MP2945就可以同时推动5颗Power mosfet提供足够的电流给CPU、且有两路的回授,表示VDD与SOC两组电源,使用单颗MP2945就可以满足设计需求了。

而实际应用使用2颗power mofset实际测试,在不加散热片的状况下,持续抽载40A,温度也不会太高。

场景应用图

sceneryUrl

产品实体图

imgUrl

方案方块图

funcUrl

核心技术优势

AMD将FP6这个脚位的CPU定义为可携式行动装置。举其中的一颗CPU做例子:AMD Ryzen 4000,其CPU除了厚度比较轻薄,连显示芯片都已经整合进中央处理器内。可说是麻雀虽小五脏俱全。在这样的先天狭小的条件下,体积与效率就显得特别重要。 针对FP6设计的MP2945此时就展现了他的优点: 1. 体积小 (QFN-40, 5mm*5mm) 2. 频率高 200khz ~3Mhz, 操作在高频可以大幅减后端电容的容量 3. Auto phase shedding 有效节能模式 4. Output voltage offset 输出电压调整,超频模式。 5. Automatic Loop Compensation 内部自动补偿

方案规格

 MP2945 IC架构:Digital Controller  通讯协定:AMD SVI 2.0 Compliant  电源项数:Multi-Phase, Dual output  保护:OTP/OVP/UVP/OCP/OCL
