基于 Infineon XDPL8219数字内核经济型高功率因数40W LED照明电源方案

LED照明已经在商业照明与民用照明上广泛应用。LED灯具的多样性对LED驱动电源也同样有多样性的要求,不同的灯具亮度及光源灯珠个数的组合要求驱动电源规格亦有所不同。为让LED驱动电源生产厂家可以快速地满足终端应用不同的要求,英飞凌XDPTM数字电源系列芯片可以让客户在不用调整硬件基础上通过电脑连接调整芯片内部参数来实现驱动电源不同输出规格,大大缩短市场开发周期与减小库存数量,使得经济效益明显体现。通常情况下,LED需要在恒流模式下才能安全运行,为提高照明灯具性能并避免闪烁,采用恒压输出架构搭配二次侧DC/DC或LDO可以实现高性能的LED驱动器。此外多通道LED驱动也可以采用此种拓扑架构。LED照明同时要求高功率因数及低的THD. XDPL8219是一款恒压输出带有高功率因数调整的单级反激式控制芯片,可以很好满足上述照明方案的需求。

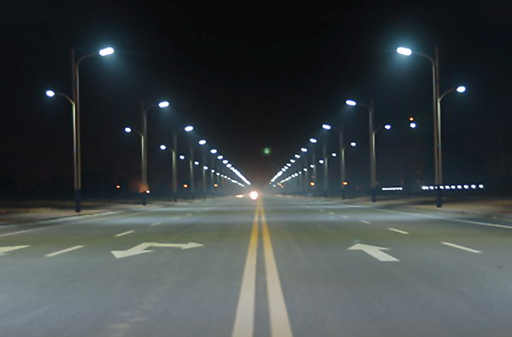

场景应用图

sceneryUrl

产品实体图

imgUrl

方案方块图

funcUrl

可视化编程透过上位机

other1Url

核心技术优势

1、效率大于90% 2、功率因数大于0.9 3、THD小于15% 4、准谐振,DCM, Active burst 三种工作模式 5、数字参数设定 6、待机功耗小于100mW

方案规格

1、90Vac~305Vac输入或127V~300V DC输入 2、高功率因数,低iTHD 3、输入过压或欠压保护 4、待机功耗小于100mW 5、最大输出54V/800mA

技术文档

类型标题档案
软件Power Test Report
软件Gerber
软件Getting start
软件Datasheet
软件Application Note
