基于TI TPS23755 12V/1A 网路监控摄影机用的 PoE PD 方案

POE(Power Over Ethernet)供电指的是在现有的乙太网Cat.5布线基础架构,不作任何改动的情况下,为其他基于IP的终端提供传输数据与直流供电的技术。

POE 电源有以下优势:

  1. 布线灵活: 无需复杂电源布线。摄像头不用接电源线等物件,网线供电,美观简洁。
  2. 能最大限度地降低成本: 省去供电设备建设和维护费用,如电源线、插座、线路改造等,以及安装人工费用和节省安装时间。而且摄像头标准POE供电时,受电模块自动识别功率。
  3. 部署灵活: 设备部署位置不受限制,不需要考虑电源线问题、插座位置等。
  4. 安全系数高: 可进行电源集中供电,备份方便。同时,可将供电设备接入UPS(Uninterrupted Power Supply,不间断电源),一旦主要电源输入中断,也能保证系统正常运行。
  5. 系统保障:  前端设备无强电,不会有电源漏电造成事故,安全有保障。
  6. 性能稳定:  布线环节少,无复杂线路带来的大量耗电。
  7. 抗干扰能力强:  POE供电可杜绝信号不被干扰,使监控画面清晰。


而此文介绍的乙太网路供电器方案是基于TPS23755 PoE PD 而设计的一款成本低,电源树完整的12V/1A 网络摄像机供电方案。TPS23755 使用TI的DaVinci™数字媒体处理器技术,不会产生串扰,干扰或数据流损坏的危险。

场景应用图

sceneryUrl

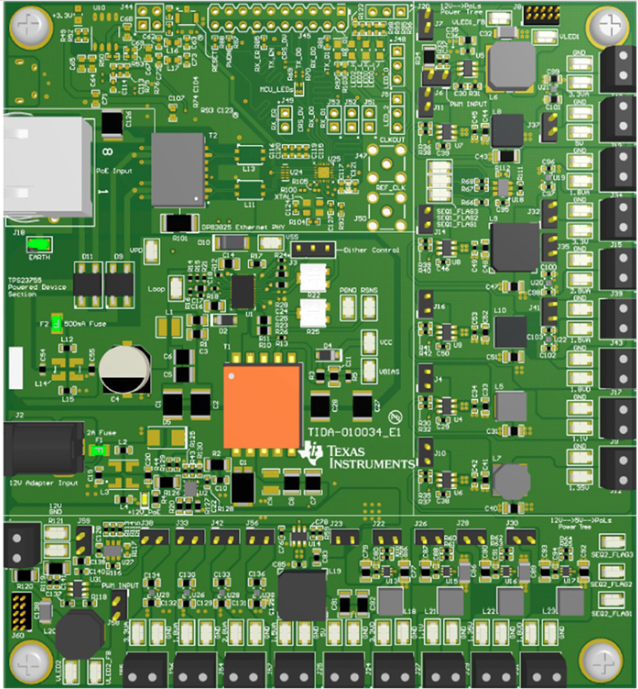

产品实体图

imgUrl
