基于 TI TPS23753A 和 MSP432E401Y 的适用于工业网关之 PoE(以太网供电)方案

近年来,PoE 供电技术的发展势头越来越强劲。凭借简化用电设备的安装和部署、节能,安全等一系列优势,PoE 供电成为无线覆盖、安防监控、以及智能电网等场景的新宠。本文介绍的方案是适用于工业网关的 PoE 电源解决方案。将 TI 以太网供电 (PoE) 与具有以太网功能的高性能 SimpleLink™ MSP432E4 以太网微控制器 (MCU) 集成在一起,使客户能够在小型电路板上开发物联网 (IoT) 应用。方案采用的 MSP432™SimpleLink MCU 是 Ethernetare 高性能 Arm®Cortex®-M MCU,集成了以太网 MAC 和 PHY,以及各种有线通信接口,包括通用线路(USB),控制网络(CAN),Quad-SPI(QSSI),I²C,SPI,UART 和其他行业协议。MSP432E4 允许客户利用其现有网络,不仅可以通过 PoE 解决方案与设备进行通信和控制,还可以提供电源, 降低物联网领域的系统成本,为其工业网关产品增加价值。

方案采用的
TPS23753A 是一款组合式 PoE 供电设备(PD)接口和电流模式 DC-DC 控制器,专为隔离式转换器设计而优化 。作为 13 W,Type 1 PD,PoE 实施支持标准的 IEEE802.3 协议。TPS23753A 支持多种输入电压 ORing 选项,包括最高电压,外部适配器首选项和 PoE 首选项。PoE 接口具有外部检测特征引脚,也可用于禁用内部热插拔MOSFET,这样可以关闭 PoE 功能。 可以使用单个电阻器将分类编程为任何定义的类型。DC-DC 控制器具有一个带有内部开关电流源的启动陷阱启动机制,这提供了循环过载故障保护的优势,而不会出现上拉电阻的恒定功率损耗。

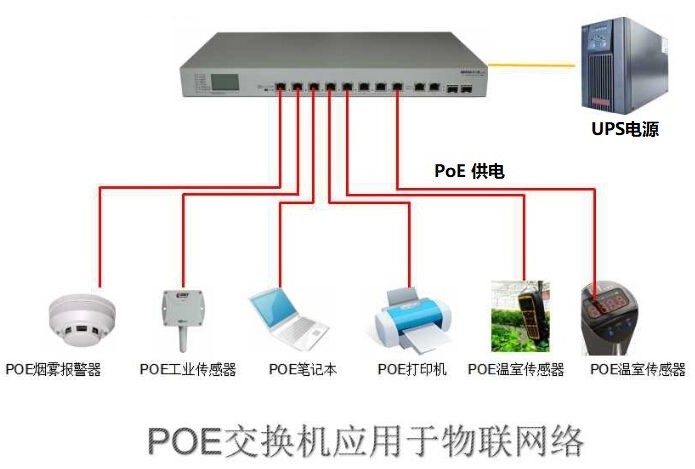

场景应用图
