基于Richtek RT7789DGS 19V3.42A 笔电适配器方案

Richtek推出RT7789D系列为强化高效能多重模式脉波宽度调变 (PWM) 之返驰式转换控制器, 并加入立锜的零功率损耗技术 (SmartJitterTM) 和智能型抖频技术 (SmartJitterTM) 之专利。创新的零功率损耗技术整合HV装置,提供出色的节能解决方案,创新的智能型抖频技术,不仅可降低系统进入绿能模式所造成之电磁干扰,亦可消除输出抖频纹波。同时,RT7789D兼具多重模式控制方案,可在连续导通模式 (CCM) 于具谷底切换至非连续导通模式 (DCM) 控制,达到产品效能升级之效益。

RT7789D为用于返驰式转换器的电流模式脉波宽度调变控制器。RT7789D更结合完整及可编程的安全保护机制,包含: brown-in/brown-out保护,VDD欠压保护 (VDD OVP),输出过压/欠压保护 (输出OVP / UVP),次级整流器短路保护电路保护 (SRSP) 和外部过温保护 (外部OTP)。对于恒定输出功率调节,连接到CS引脚的电阻可用于在通用输入电压范围内实现精确的线路补偿。让产品研发设计者得更灵活的设计应用对应的商品,以较少的零件数及较低的成本,开发设计高效节能AC-DC电源产品。主要可用于printer power,NB,Setup box 等应用。

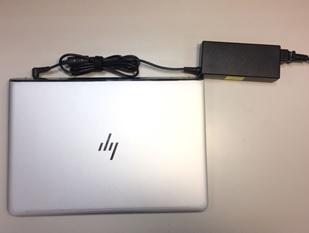

场景应用图

sceneryUrl

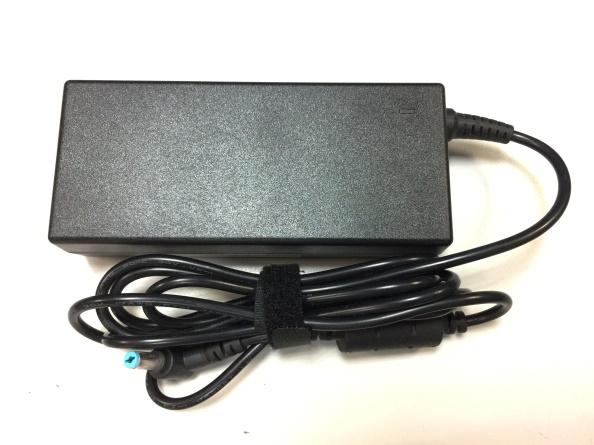

产品实体图

imgUrl
