DC/DC 單獨電源測試 SOP (6-1)


基於目前市場多種 DC to DC power convert IC 在此提供一些自己在測試的經驗及設定做參考. 將會分成6個段落做介紹.

A.定義測試項目與規格

B.電源規格的量測方式

 B-1  Output Voltage Regulation & Ripple/Noise

 B-2  Transient test

 B-3 Output OC Protection

 B-4 Output OV Protection

 B-5 Turn on overshoot & Turn off undershoot

 B-6 Gate waveform (dead time)

 B-7 Power Efficiency test

 B-8 Component temperature rising measurement

 B-9 Ripple current waveform measurement

 B-10 Stability measurement

 B-11 CPU current balance


A. 定義測試項目與規格:

  1. 按照所定義的測試順序與 測試規格做量測,並填寫至Test report :
  2. 如下表為所定義的5V 電源(Power)規格:

    DC/DC 5V Power Circuit (Max1999)



B.各項電源規格的量測方式:

測量前的先行動作 – 開電源(Power)

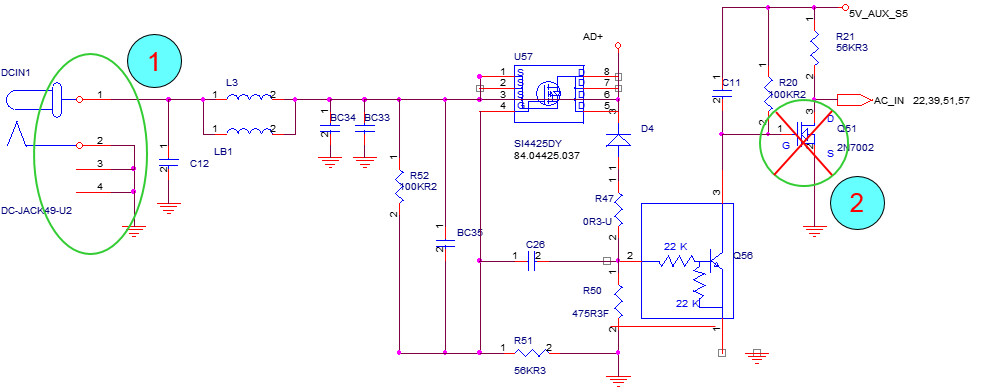

  1. 如下圖,將1.25mm²電源線正負兩條焊接DCIN CON. ,長度以接到電子負載為原則 , 這是為了讓直流電源供應器(DC Power supply) 能取代交流轉直流電源供應器及電池(Adapter & Battery) 可以使主板正常工作.

  2. 此板需將Q51低電壓保護電路電晶體移除.


 3. 若前一電路(2)不易執行 , 亦可如下圖將Q36移除 , 讓3/5V always on ,

 4. 將Q35移除 , 讓3/5V always at PWM mode , 但有的SKIP腳是always Pull Hi / Lo , 保留原樣 .


B-1 Output Voltage Regulation & Ripple/Noise :

1.1 電源設定 :

     1. 以5V為例 , 先將Output Gap 19~23斷開 ,

     2. 5V Output 電容TC31正負極各焊接上一條1.25mm² , 長度以接到電子負載為原則 , 但要盡量短 .




 3. 在TC31電容兩端焊上示波探棒的接線 , 如圖所示 , 且探棒線盡量不要經過 PWN CHOKE 上方 (紅圈處), 以避免干擾 .


1.2 測試儀器設定--->Output Voltage Regulation test
  1. 將Power supply 設為並聯模式 , 把電流調到最大.
  2. In/Output 電壓電流則按照之前規格 , 來操作Power supply & DC load.

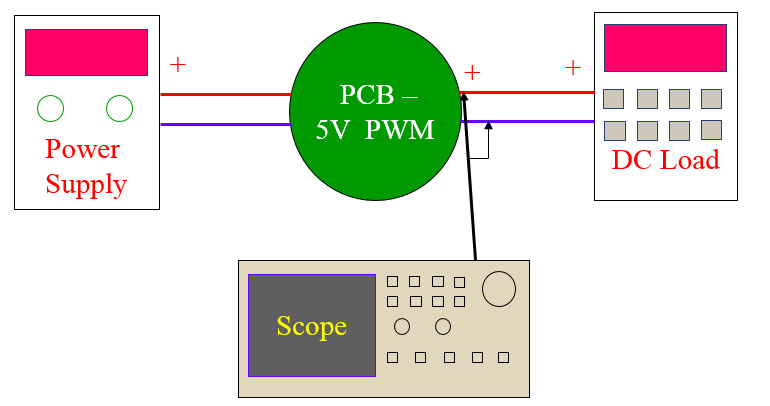

  3. 設備接線圖如下圖.
  4. 打開 Power supply 電源 , 5V_S5 power 就會正常輸出.

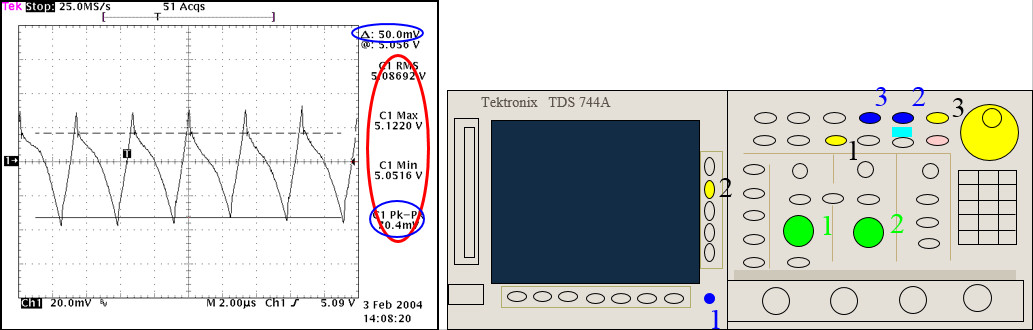

1.3 示波器設定 (1)



1.3 示波器設定 (2) -->Output Voltage Ripple/Noise test
