MPS特有的AAM 模式

标签:MPSAAM
AAM英文全称 Advanced Asynchronous Modulation,技术可以概括为:电源输出轻载电流时,
工作在PFM(pulse-frequency modulation)模式,在输出重载时,工作在PWM(pulse-width modulation)模式.

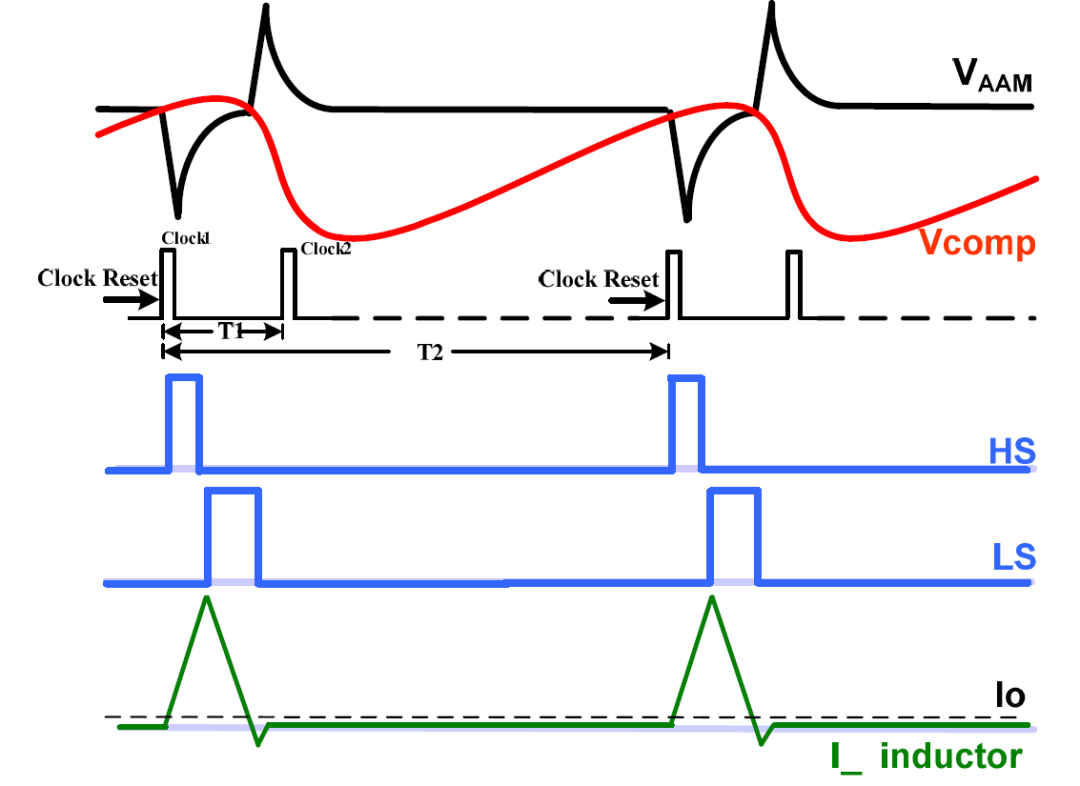

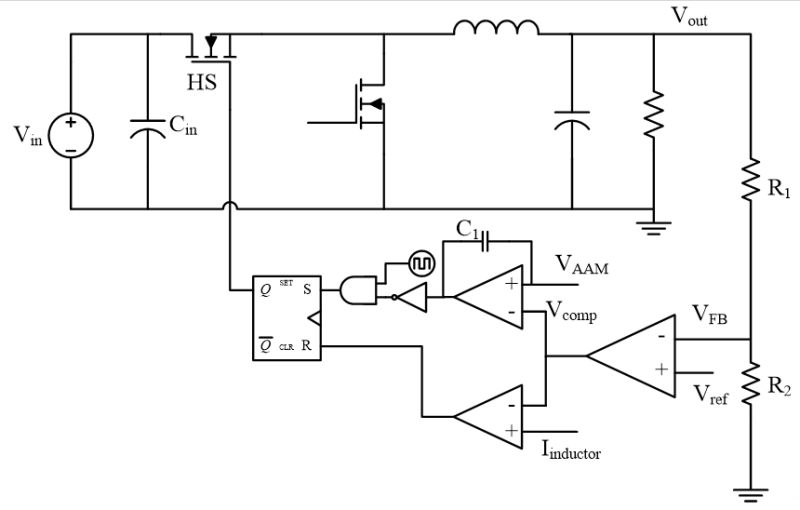

其工作模式如图,当输出负载电流降低,Vcomp也会降低.当其直流分量小于VAAM,电源进入轻载模式,所以当Vcomp波动,
其值大于VAAM且时钟信号开通时,上管开通,当电感电流达到Vcomp时,上管关闭,直到电感电流降为0完成一次开关周期。
当Vcomp值小于VAAM时,上管不会开通。同时,为了增加抗干扰性,C1引入了VAAM交流迟滞,防止误触发。
相比突发工作模式,在保证较高轻载效率的同时,其带来的纹波较小,瞬态响应也更快。


如上图可知,AAM 点是可以改变的;MPS 的芯片有个脚是AAM ,连接电阻可以改变切换点;也就是哪个电流点进行切换;
而且有个公式可以算;规格书上有;

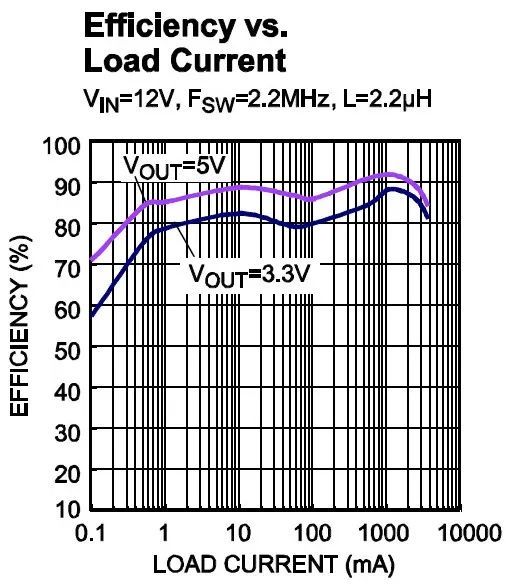

比较典型的型号MPQ9840,在1mA负载时,效率可以达到85%以上。所以,选择合适的产品,对于您的整机功耗有着至关重要的影响。


AAM 轻载效率高,且输出纹波相比突发工作模式会更小,具有更好的瞬态响应
