Maxlinear 對WiFi 6E應用的電源管理解決方案

什麼是WiFi 6E?

WiFi 6E的“ E”(代表“Extended”),在無線頻段的數量增加6 GHz頻段。也就是說,WiFi 6E表示WiFi 6擴展到6 GHz頻段。

WiFi 6E為6 GHz WiFi提供了高達1200 MHz的附加頻譜, 滿足WiFi不斷增長的使用需求。 1.2 GHz的連續頻譜讓發送和接收數據的路徑量提升一倍以上, 大幅增加網路容量,同時降低傳輸中所發生的堵塞。

6 GHz頻段改變了使用WiFi6時的遊戲體驗。 給予WiFi 6網路效能提升和容量的升級。 而來自WiFi 5(或其他無線電設備)的傳輸競爭時,WiFi 6的優勢並未完全展現。 6 GHz頻段僅適用於WiFi 6流量,使WiFi 6能夠滿足其預期的潛力。

今天談的並不是WiFi 6E,而是PMIC,PMIC是Power Management IC的縮寫中文是電源管理集成電路,主要特點是高集成度,將擁傳統的多路輸出電源封裝在一顆晶片內,使得多電源應用場景高效率更高,體積更小。

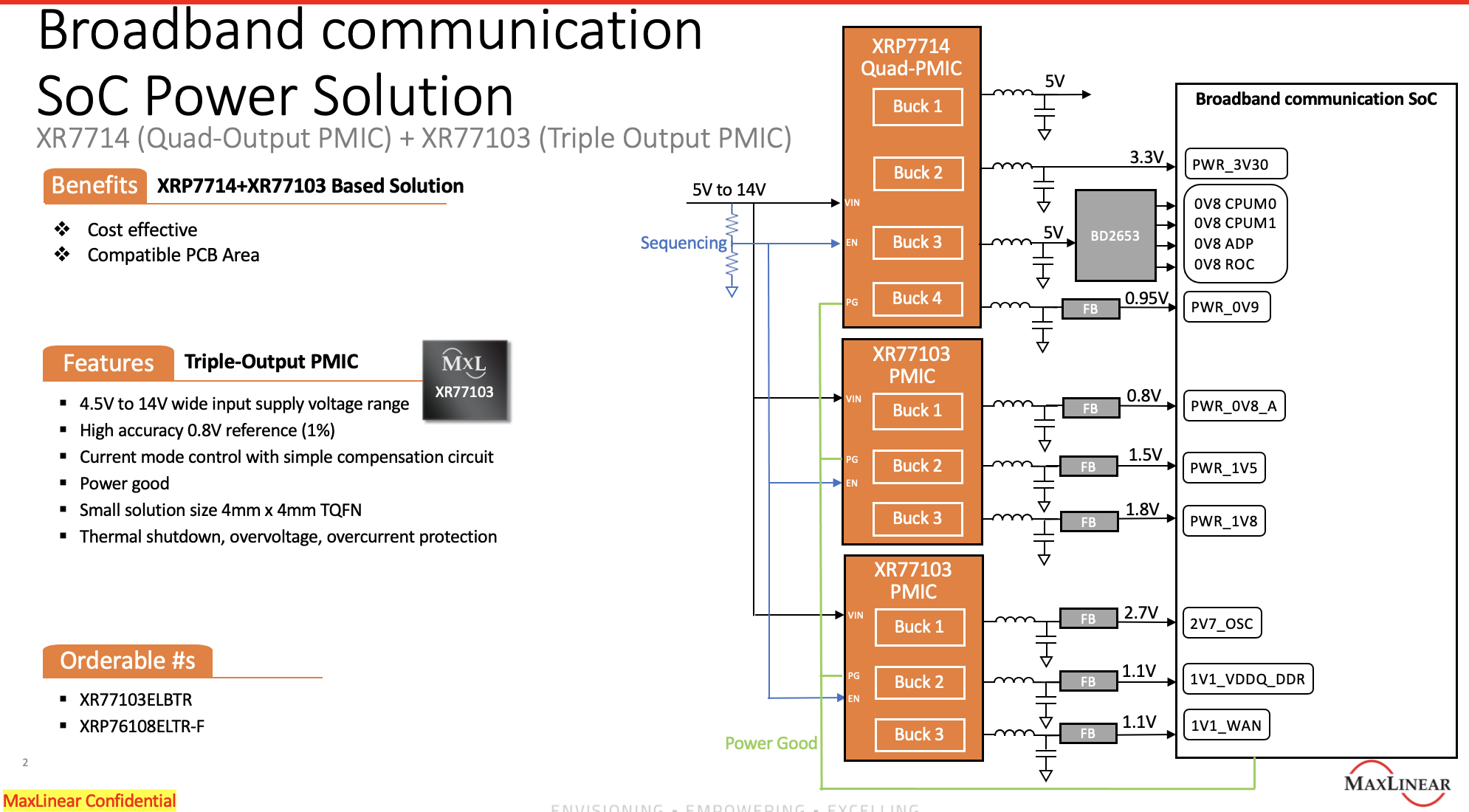

Maxlinear針對WiFi 6E的應用以及客戶的需求,提出更精簡設計與更有效率的方案,Maxlinear XRP7714和XR77103,可透過I2C介面與一次性可程式唯讀記憶體(OTP ROM),配合系統所要求的功能和效能,並依據各組電源的輸出電壓以及電源模式的條件進行客製化設定。提高系统可靠性,同时减少解决方案尺寸、成本與系統開發時間

由於Maxlinear Broadband communication SoC採用採用雙核心與四核心處理器,對於功耗的要求也隨之提升。因此,PMIC必須針對不同應用場景所需的負載做調整,以提升電源管理效率。






設計RF電路時,電源電路的設計和電路板佈局常常被留到高頻信號通路的設計完成之後。對於沒有經過深思熟慮的設計,電路周圍的電源電壓很容易產生錯誤的輸出和噪聲,從而對RF電路的系統性能產生負面影響。

 所以PMIC更顯得重要,XRP7714和XR77103不僅體積小,更可以節省外部RC零件進而節省Layout空間,將多餘的空間留給RF電路,讓RF效能達到最大,內部的Continuous Conduction Mode(CCM)也可同步外接時脈,適用於對 EMI 控制有嚴格要求的應用。
