[觀點] Synaptics Astra SR110 SDK 安裝教學

Synaptics Astra SR110 是一款專為邊緣 AI 運算設計的高性能 AI MCU 處理器，它基於 Arm® Cortex®-M55 內核與 Arm Ethos™-U55 NPU，能高效處理多模態（multimodal）的物聯網（IoT）工作負載。本篇教學將參考官方的 Quick Start Guide，並結合實際操作截圖，為您詳解如何在 Visual Studio Code (VS Code) 環境中完成 Synaptics Astra SR110 SDK 的安裝、建置與燒錄流程。

步驟一：安裝 Synaptics VS Code 擴充功能 (Extension)

1. 找到 VSIX 檔案

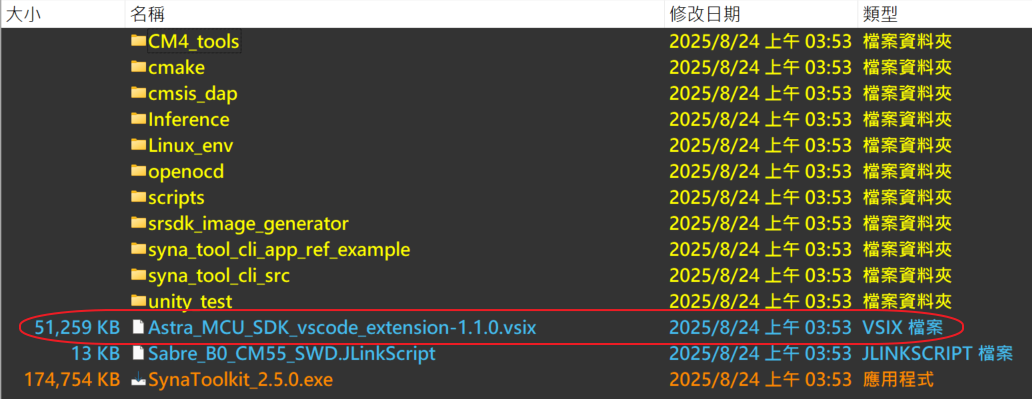

    首先，請在您的 SDK 資料夾中找到 Synaptics VS Code 擴充功能的 VSIX 檔案。

    * 例如：您會找到一個名稱類似於 Astra_MCU_SDK_vscode_extension-1.1.0.vsix 的檔案。

2. 從 VSIX 安裝

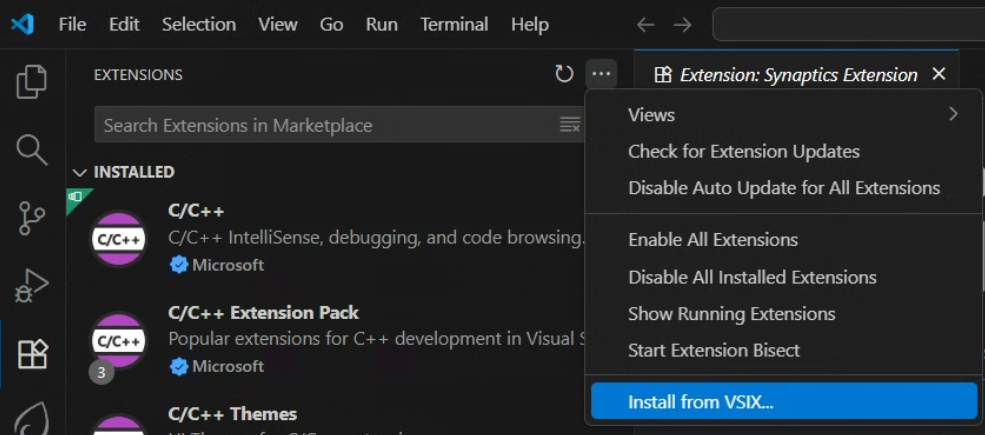

    開啟 VS Code，進入左側的「EXTENSIONS」（擴充功能）分頁，點擊右上角的「...」更多選單，從下拉選單中選擇 Install from VSIX…。

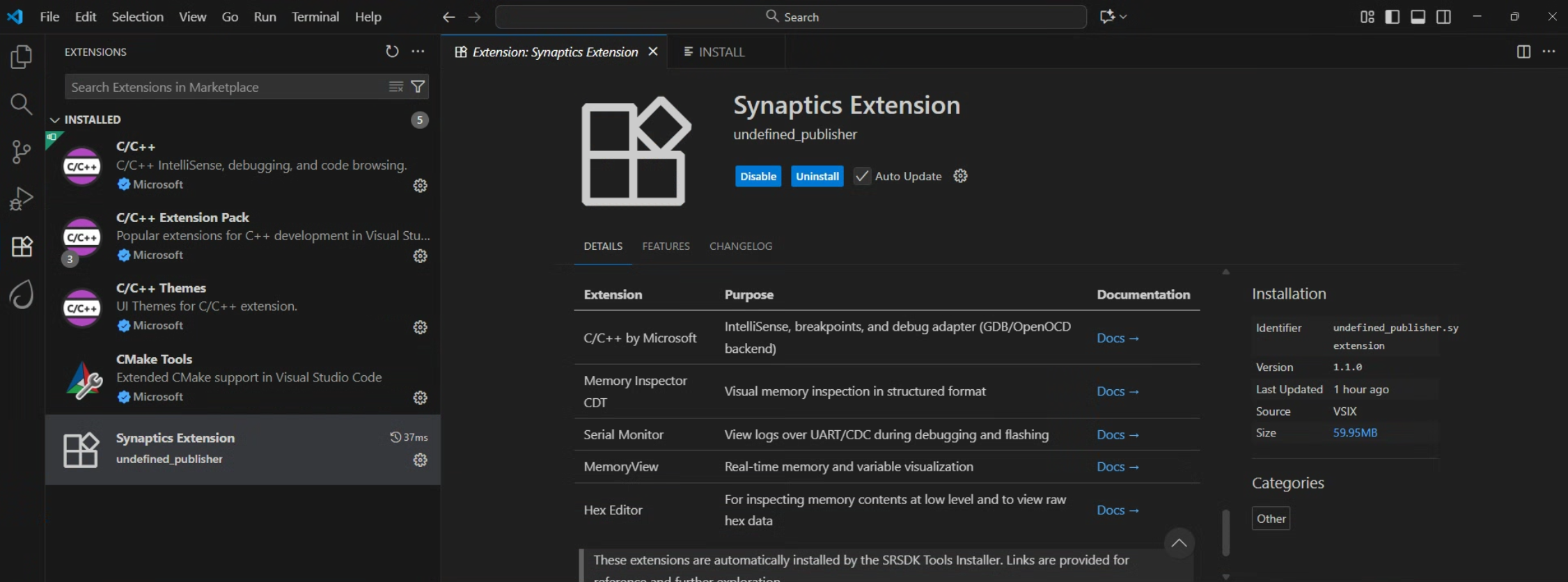

3. 確認安裝

    安裝完成後，您應該可以在「已安裝 (INSTALLED)」列表中看到 Synaptics Extension。該擴充功能提供了 C/C++ IntelliSense、偵錯工具、記憶體檢查、序列埠監控等功能。

步驟二：安裝 SRSDK 環境工具 (Install Tools)

1. 進入安裝頁面

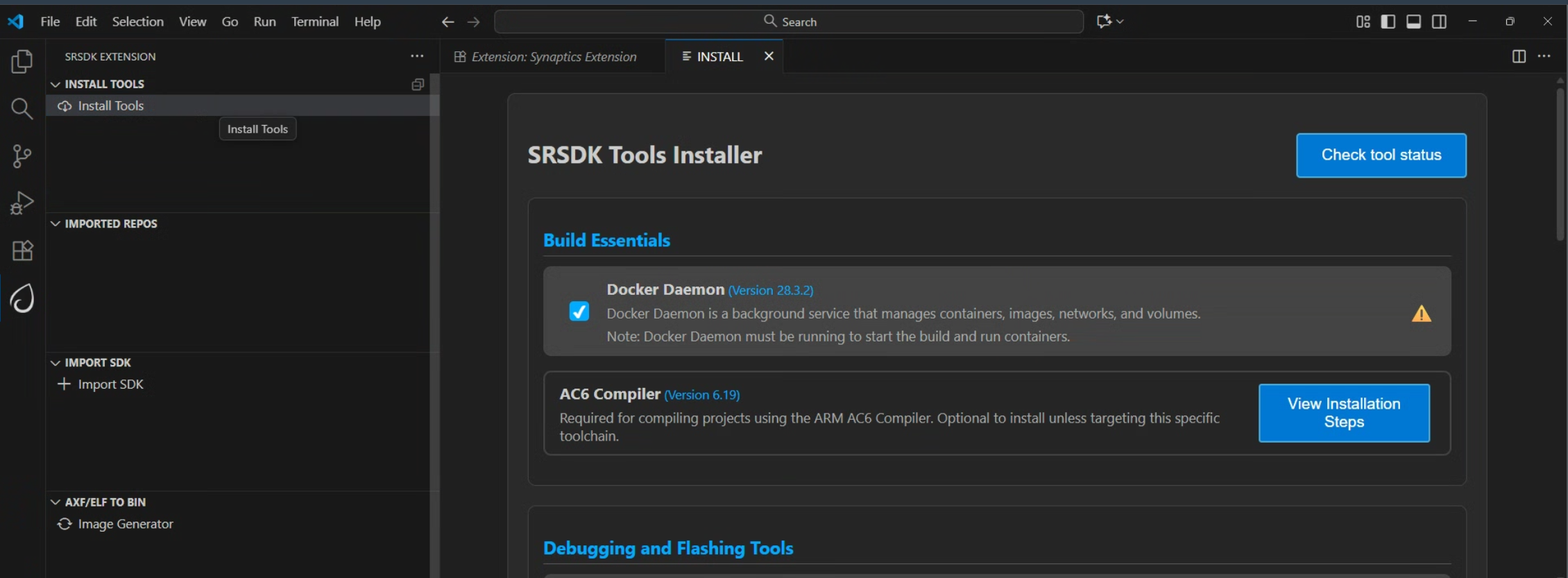

    在 VS Code 中，進入 SRSDK EXTENSION 介面，找到 INSTALL TOOLS 區塊，點擊 Install Tools。您會看到 SRSDK 工具安裝程式頁面，其中列出了 Build Essentials (例如 Docker Daemon、AC6 Compiler) 和 Debugging and Flashing Tools。

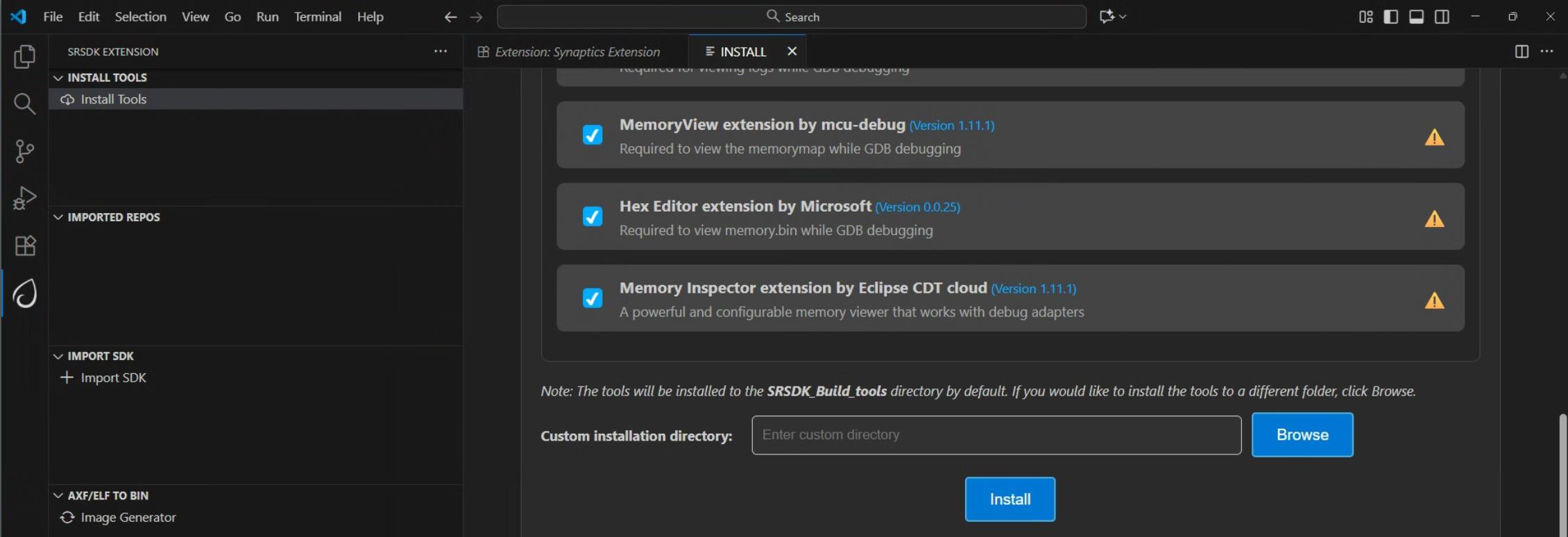

2. 執行安裝

    滾動到頁面最下方，確認所需的工具（例如 MemoryView extension by mcu-debug、Hex Editor extension by Microsoft 等）已勾選，然後點擊 Install。工具將預設安裝到 SRSDK_build_tools 目錄。

3. 處理額外設定

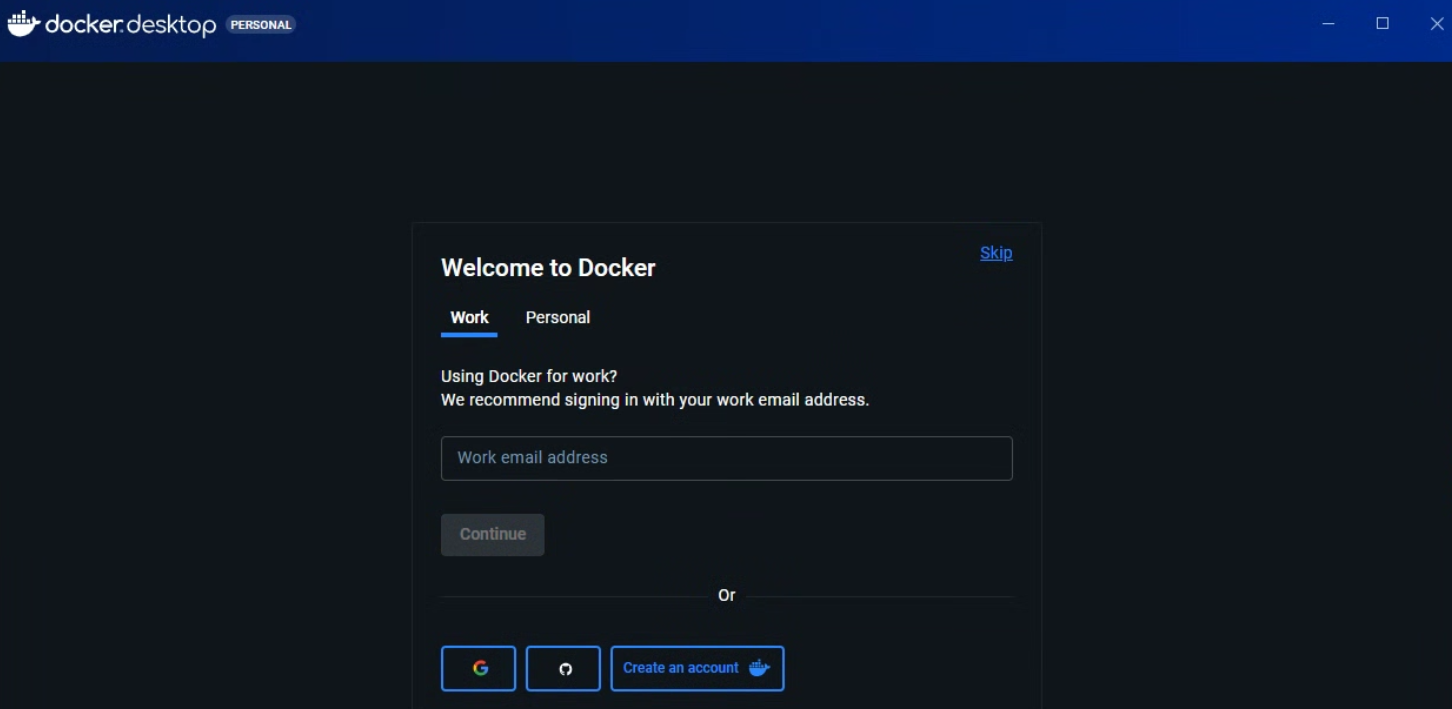

    在安裝過程中，可能會彈出一些對話視窗，例如 Docker Desktop 的設定視窗。請依照指示完成必要的配置（例如登入或建立帳戶）。

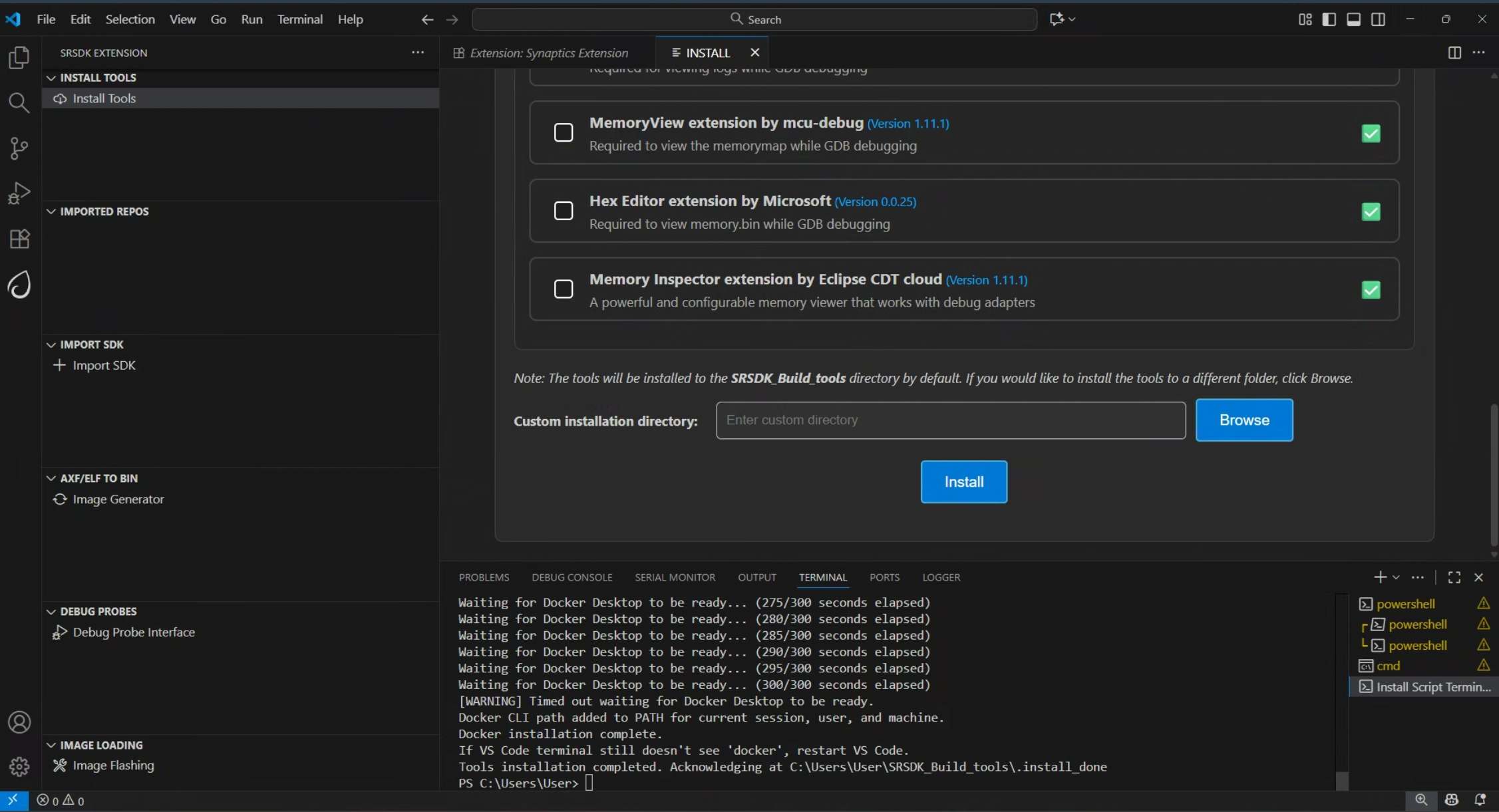

4. 確認工具安裝完成

    安裝進行時，您可以在終端機看到進度。當所有工具都安裝完成後，每個工具項目旁會出現綠色的勾選符號，並且終端機會提示「Tools installation completed」。

步驟三：匯入 SDK (Import SDK)

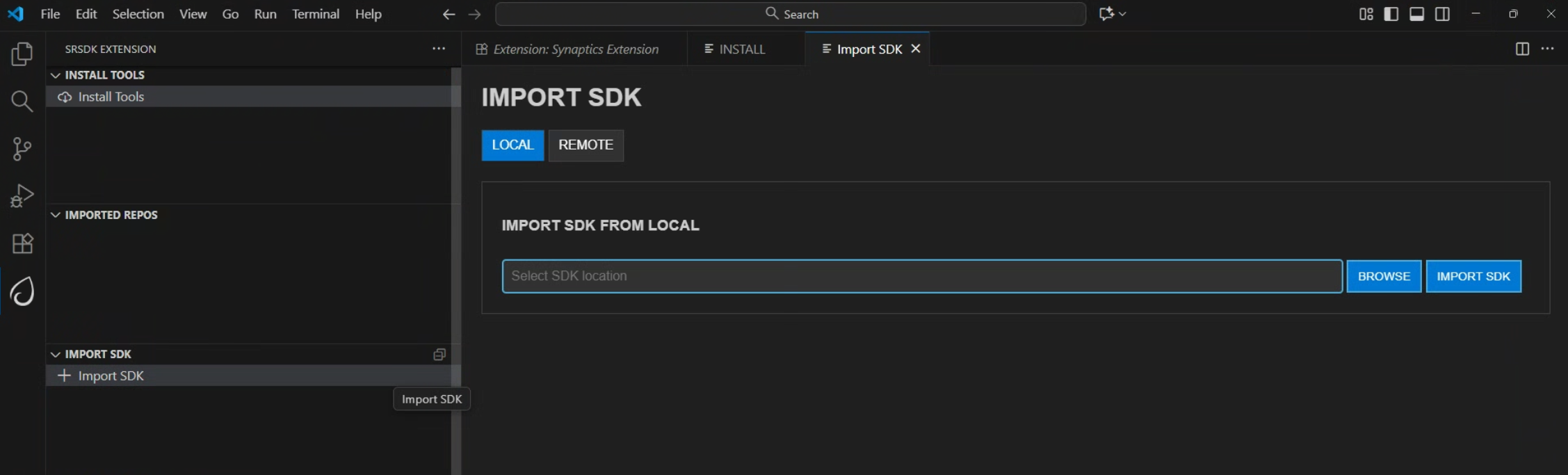

1. 選擇本地 SDK 檔案夾

    在左側欄位中找到 IMPORT SDK 區塊，點擊 + Import SDK。選擇 LOCAL 標籤，點擊 BROWSE 選擇您的 SDK 檔案夾位置，然後點擊 IMPORT SDK。

2.  確認匯入

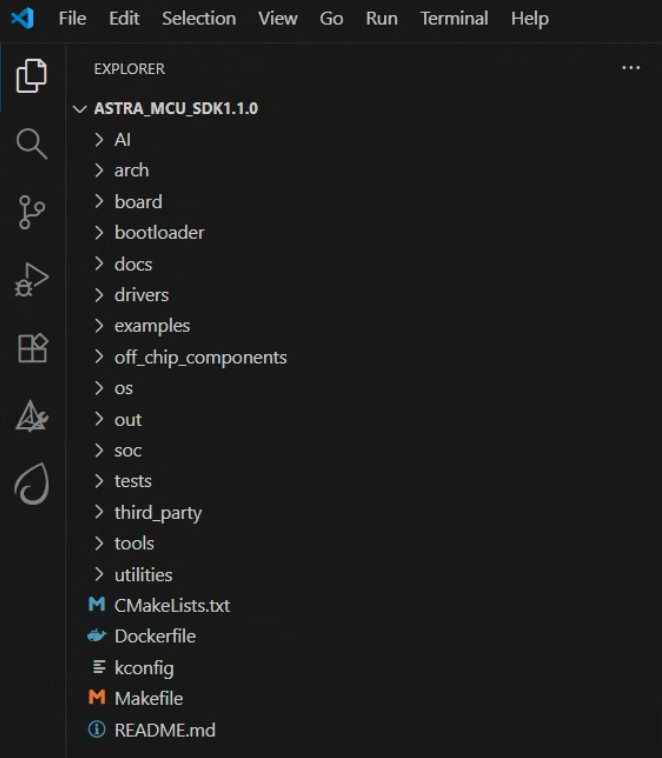

    匯入成功後，在檔案總管 (EXPLORER) 中，您將會看到 SDK 的目錄結構，例如 ASTRA_MCU_SDK1.1.0，包含 AI、board、examples 等子目錄。

步驟四：編譯 SDK (Build)

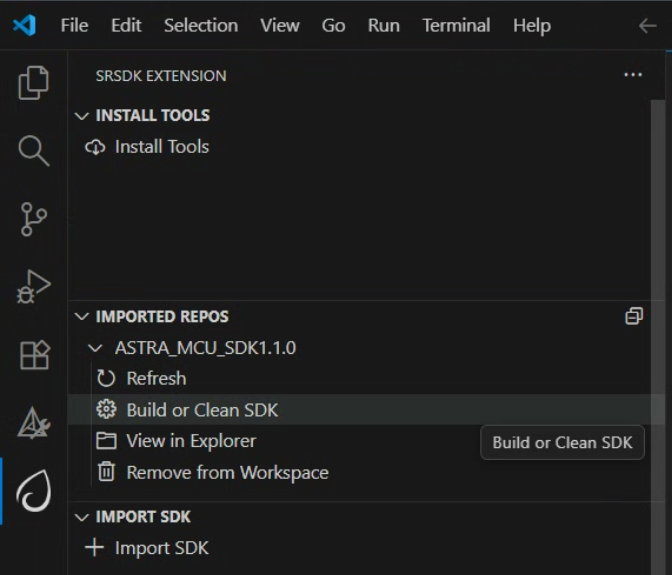

1. 選擇編譯功能

    在 IMPORTED REPOS 下的 ASTRA_MCU_SDK1.1.0 項目中，選擇 Build or Clean SDK。

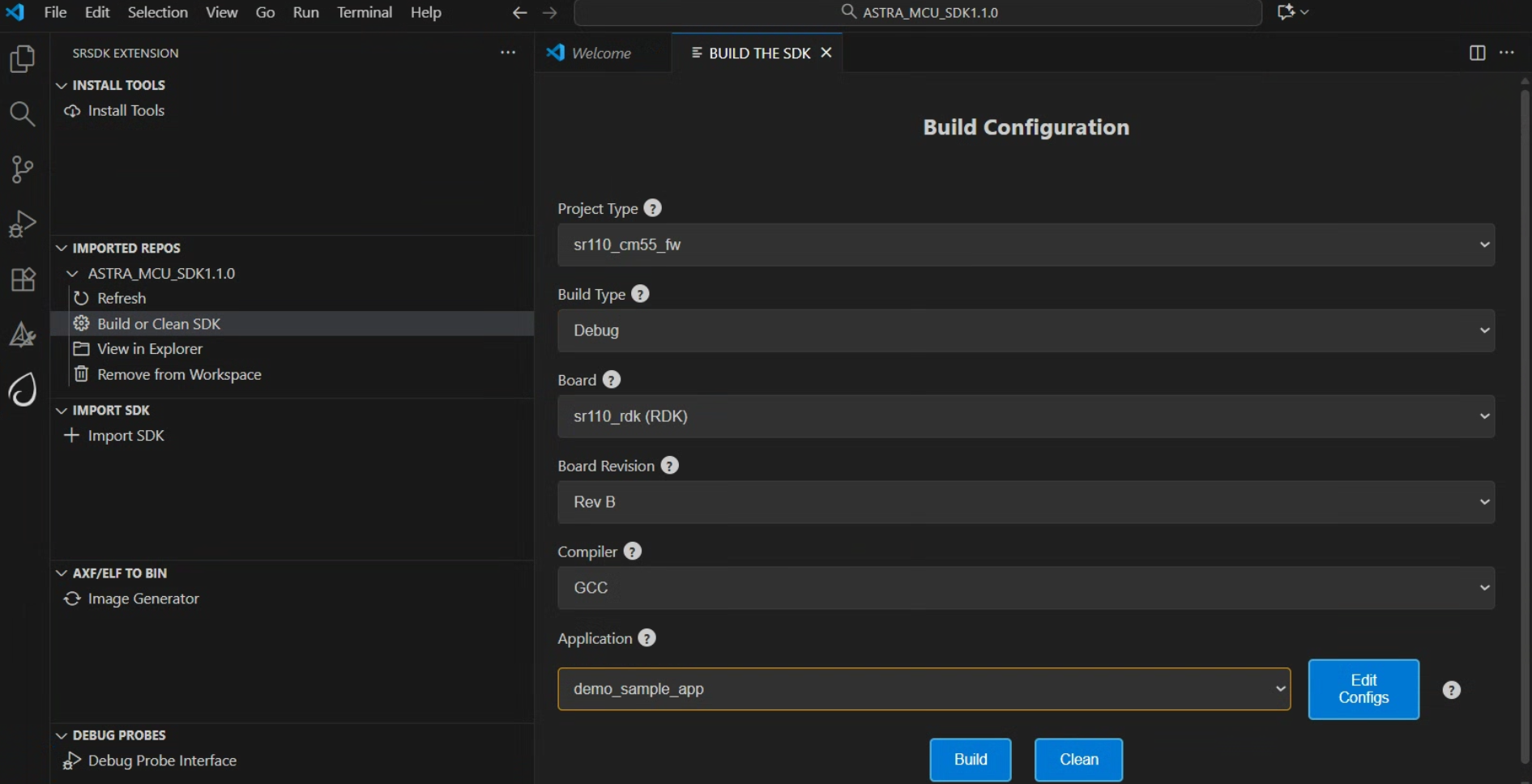

2. 配置編譯參數

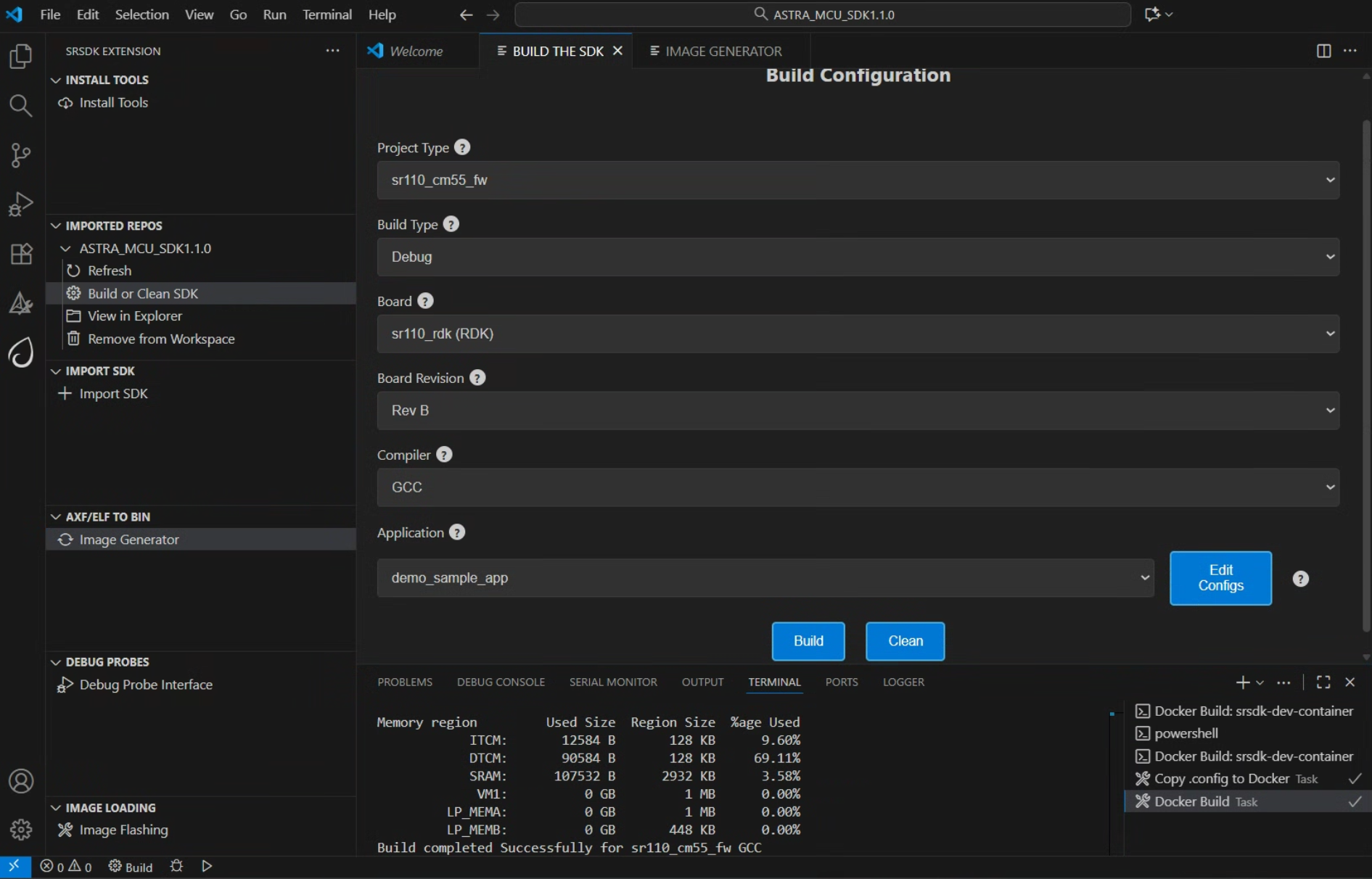

    在開啟的 Build Configuration 頁面中，設定您的專案參數：

    Project Type : sr110_cm55_fw

    Build Type : Debug

    Board : sr110_rdk (RDK)

    Board Revision : Rev B

    Compiler : GCC

    Application : demo_sample_app

    確認無誤後，點擊下方的 Build 按鈕。

3. 處理 Docker 錯誤

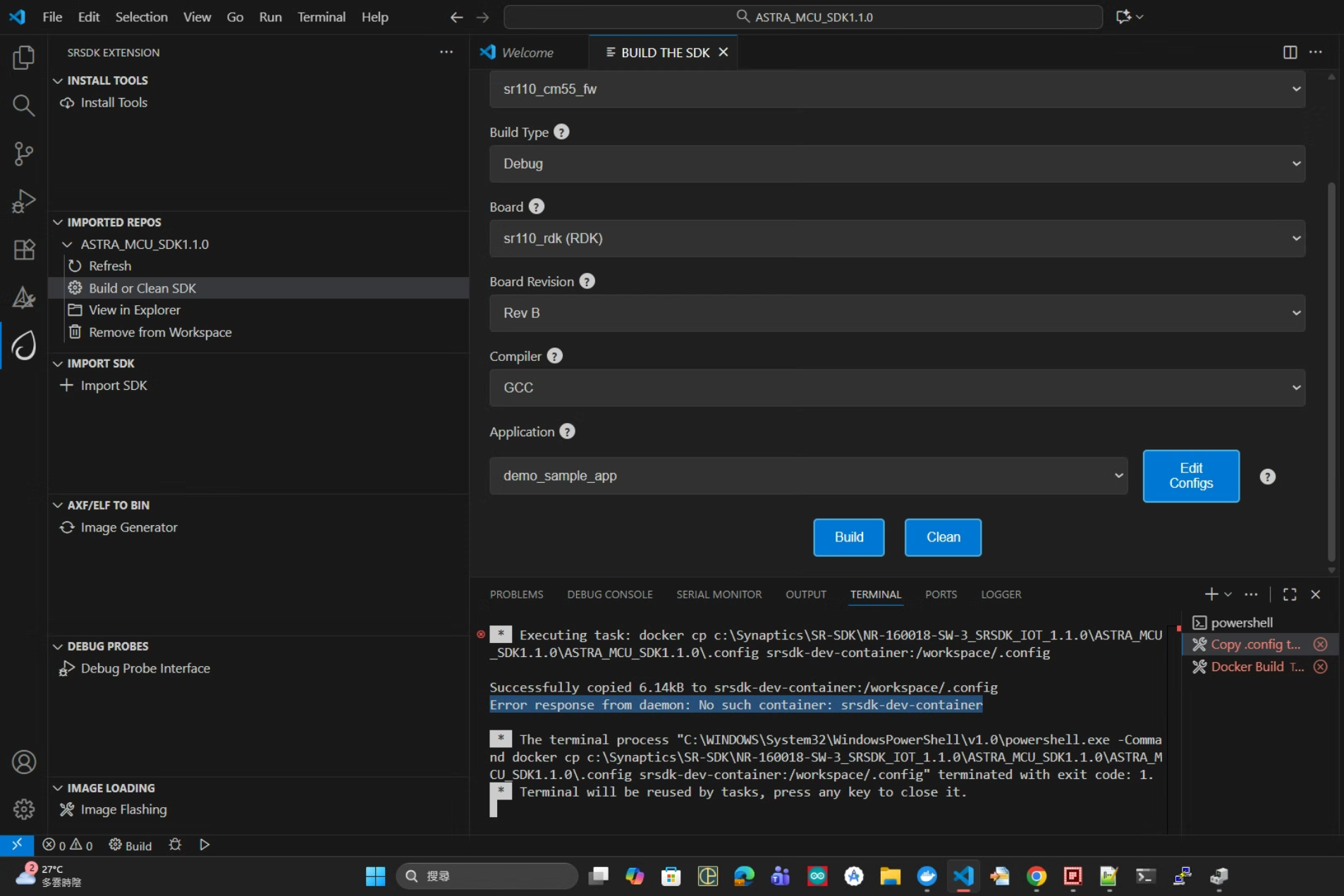

    首次執行編譯時，您可能會在終端機中遇到 Docker 相關錯誤，例如：「Error response from daemon: No such container: srsdk-dev-container」。

    解決方法：重新在左側點選 Refresh，然後再次點選 Build or Clean SDK，系統會自動開始重新編譯。

4.  確認編譯完成

    成功編譯後，終端機會顯示各記憶體區域的使用情況，例如 ITCM、DTCM、SRAM 等，並提示「Build completed Successfully」。

步驟五：生成燒錄映象檔 (Image Generation)

1. 進入 Image Generator，上傳 ELF 檔案

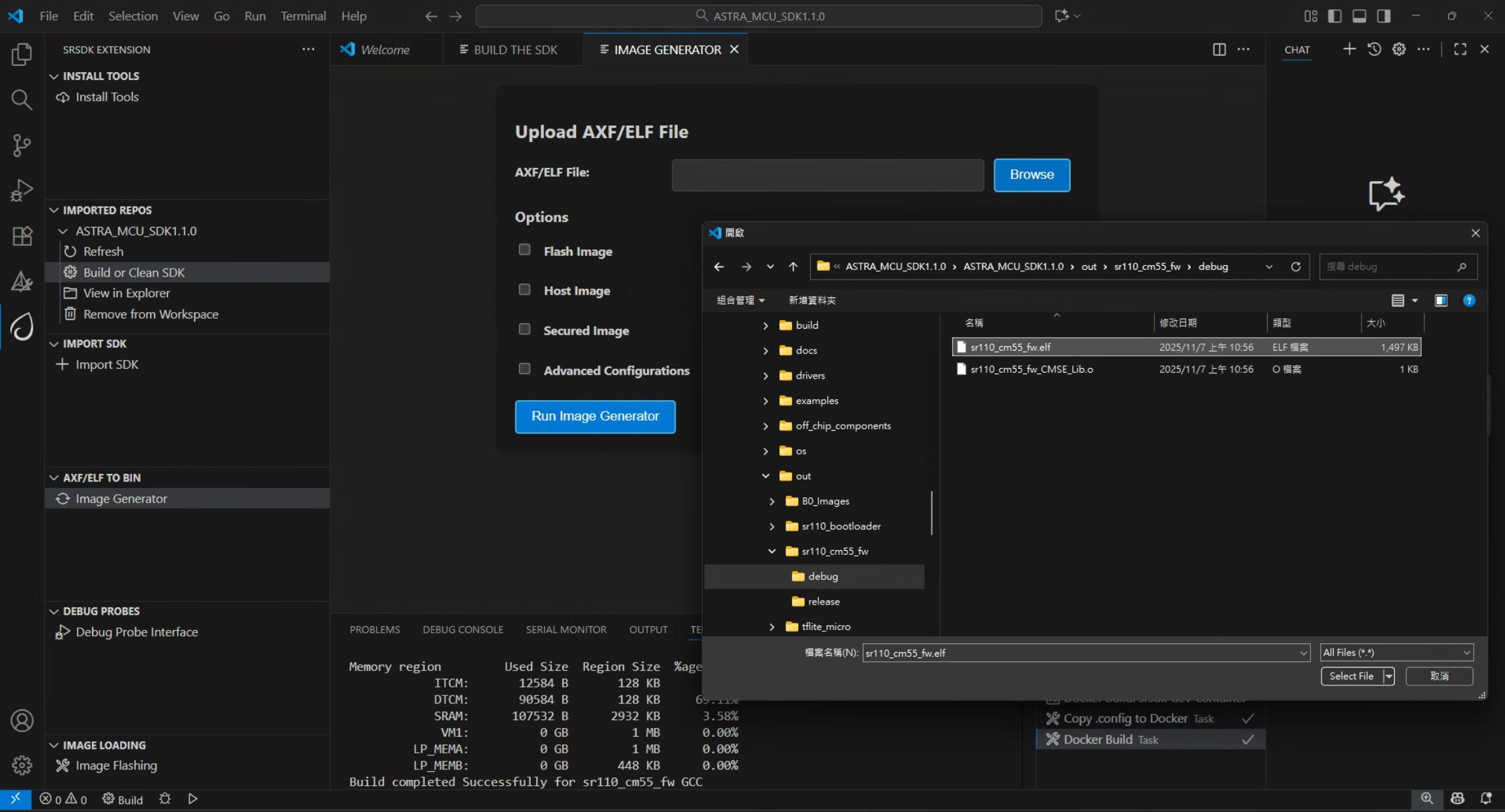

    在左側欄位找到 AXF/ELF to BIN，點選 Image Generator。點擊 Browse，選擇您在步驟四中編譯生成的 ELF 檔案。

    * 檔案路徑類似於：...\ASTRA_MCU_SDK1.1.0\out\sr110_cm55_fw\debug\sr110_cm55_fw.elf。

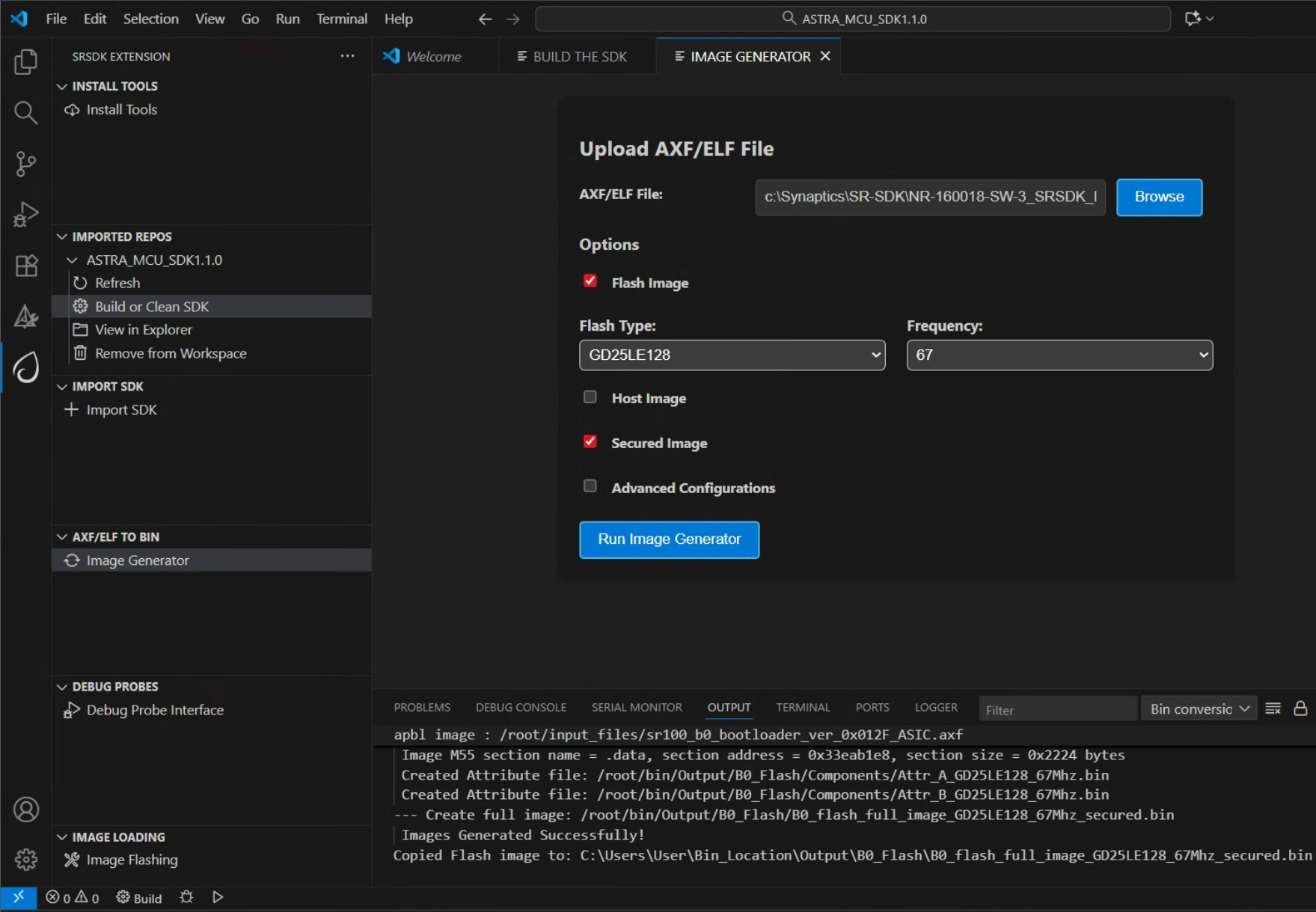

2. 配置選項與生成

    在 Options 區塊中，勾選 Flash Image。

    將 Flash Type 設定為 GD25LE128。

    勾選 Secured Image。

    點擊 Run Image Generator。

    映象檔生成成功後，終端機將顯示輸出路徑，例如：「Copied Flash image to: C:\Users\User\Bin_Location\Output\B0_Flash\B0_flash_full_image_GD25LE128_67Mhz_secured.bin」。

步驟六：燒錄映象檔 (Image Flashing)

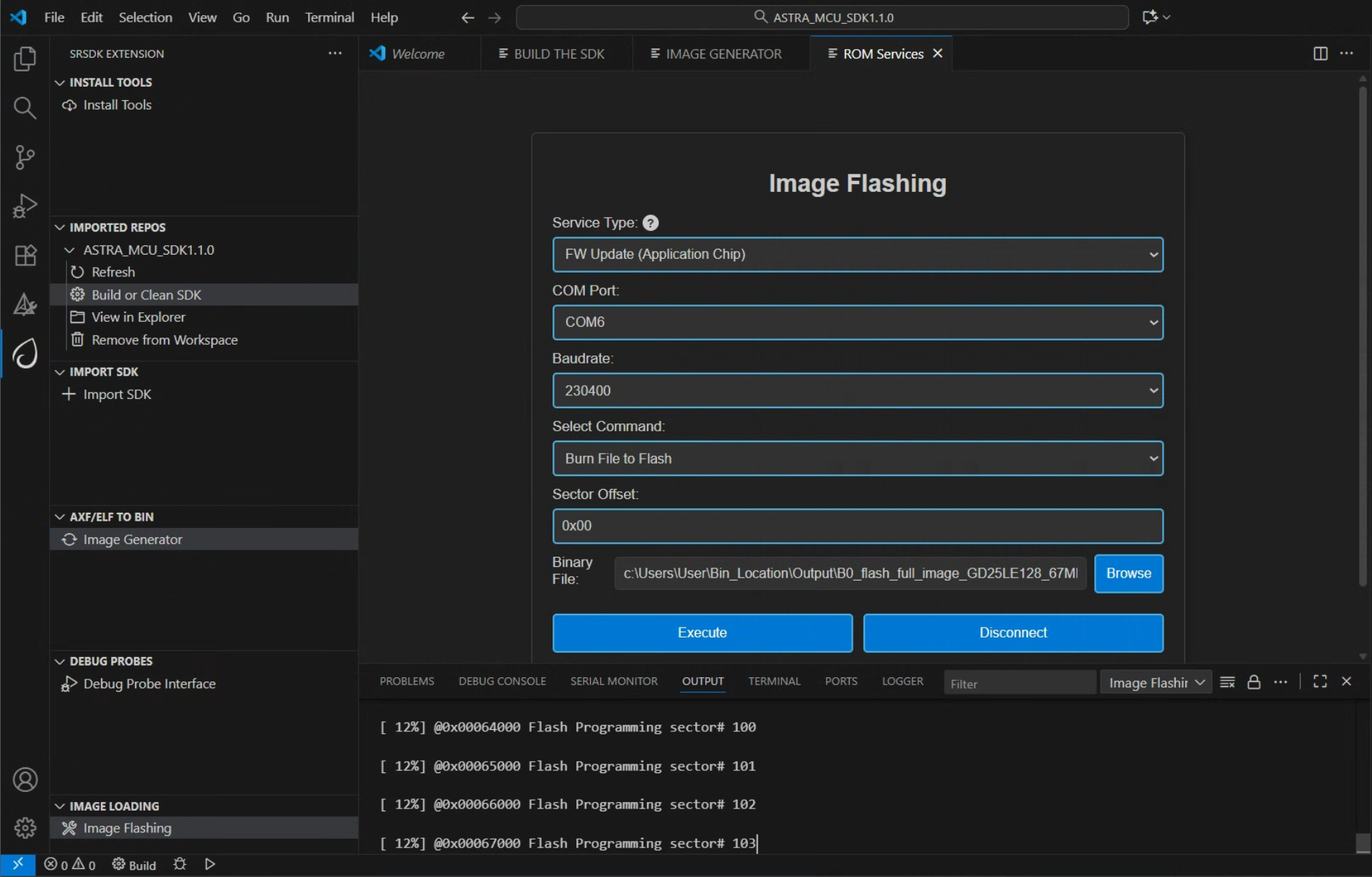

1. 應用程式晶片燒錄 (Application Chip)

    在左側欄位 IMAGE LOADING 下點選 Image Flashing。

    設定 Service Type 為 FW Update (Application Chip)。

    設定 COM Port (例如 COM6)、Baudrate (例如 230400)。

    設定 Select Command 為 Burn File to Flash。

    設定 Sector Offset 為 0x00。

    選擇您在步驟五中生成的 Binary File。

    點擊 Execute 開始燒錄，終端機將顯示燒錄進度。

2. 除錯韌體燒錄（非必要!!）

    除了應用程式晶片的燒錄外，您也可以選擇用於除錯的燒錄方式。

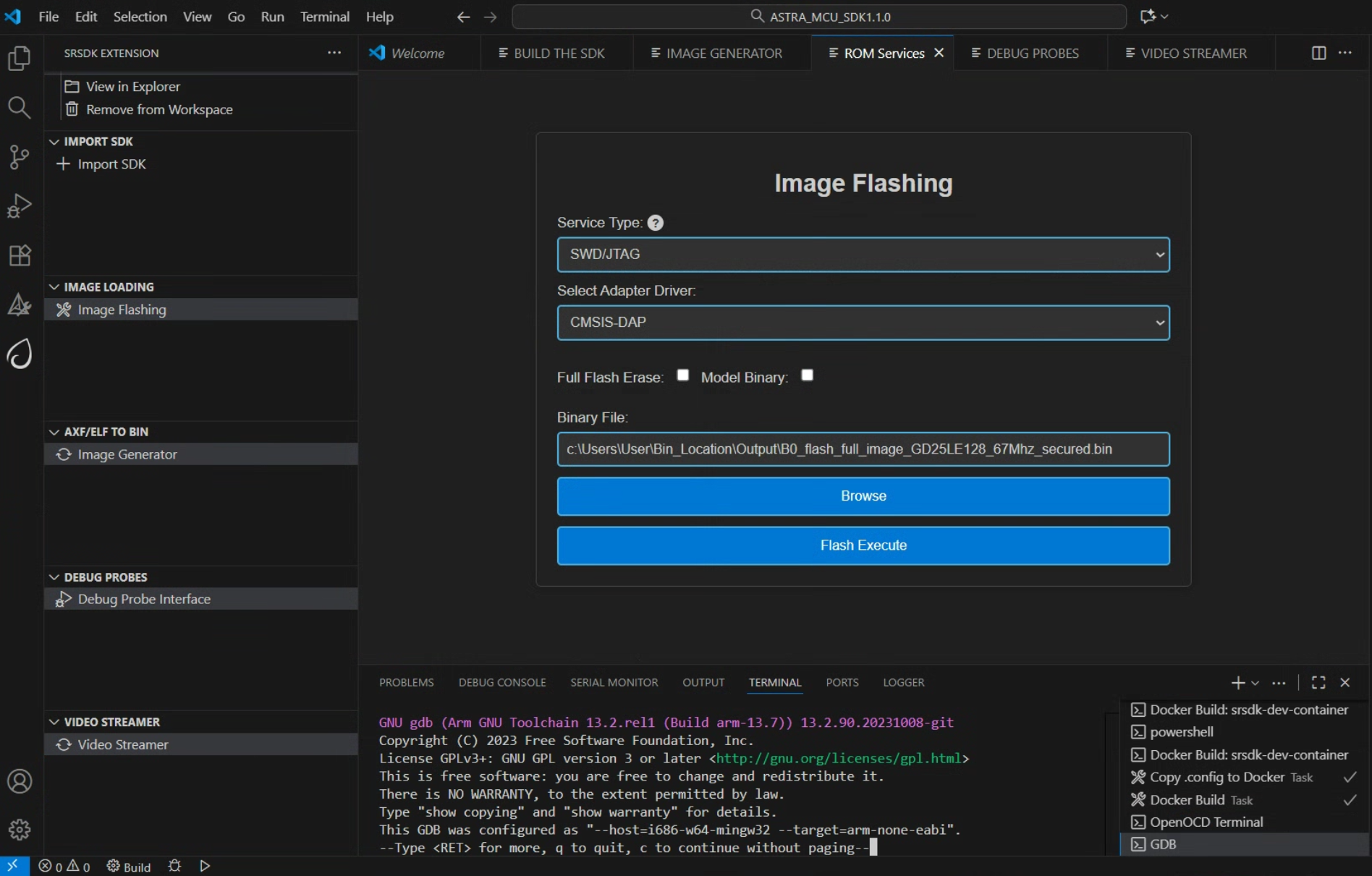

    設定 Service Type 為 SWD/JTAG，並選擇 Select Adapter Driver: CMSIS-DAP。

    *請注意：此功能通常需要連接板子上角落的 Type-C 連接埠才可使用。

~enjoy~
