超完整！安森美機器視覺技術亮點及產品系列

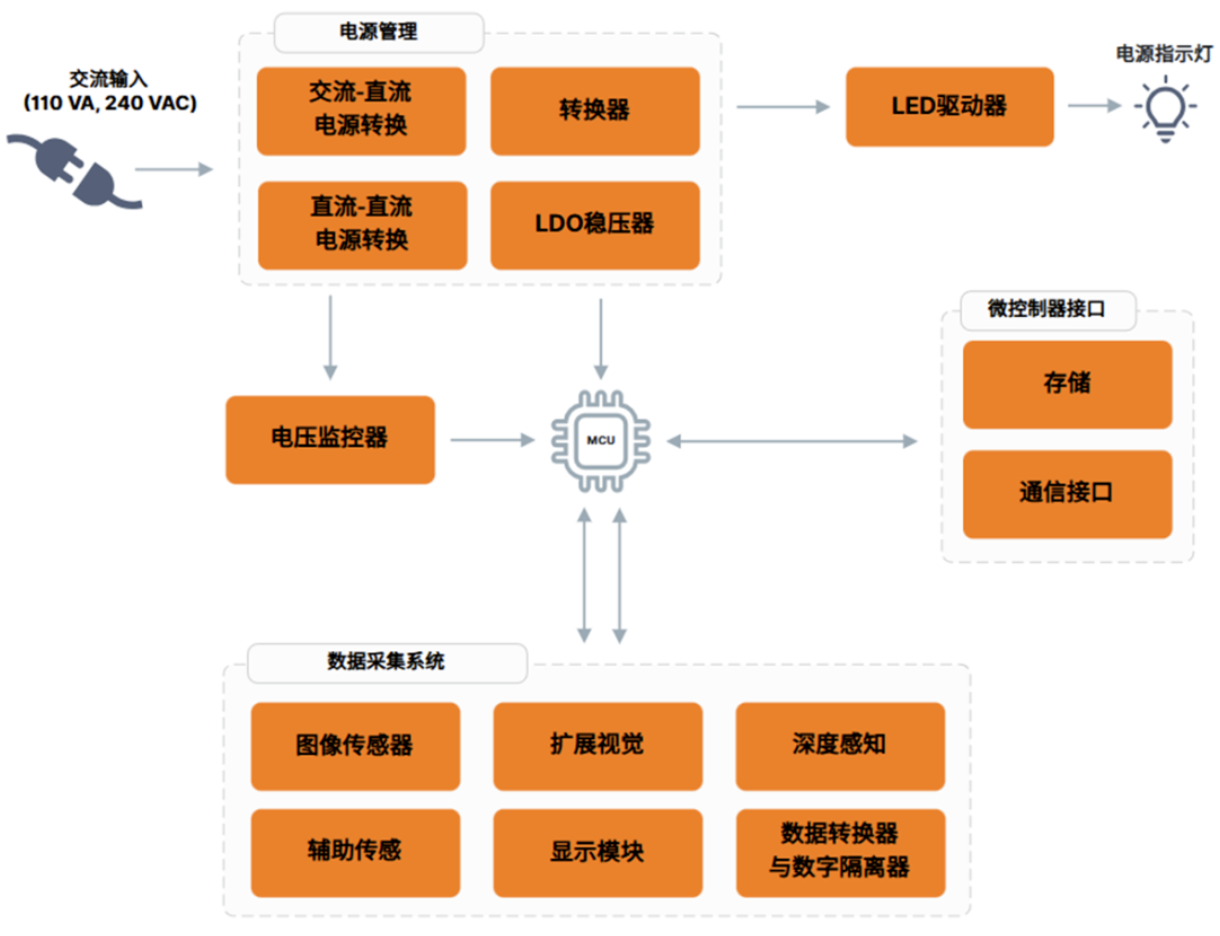

下面的框圖展示了採用安森美 (onsemi)推薦產品的機器視覺方案，該方案整合了多種影像感知和深度感知技術，運用了安森美的全域快門和卷簾快門感測器系列產品。電源管理、通訊等大多數功能模組元件均可從安森美的完整方案中獲取。

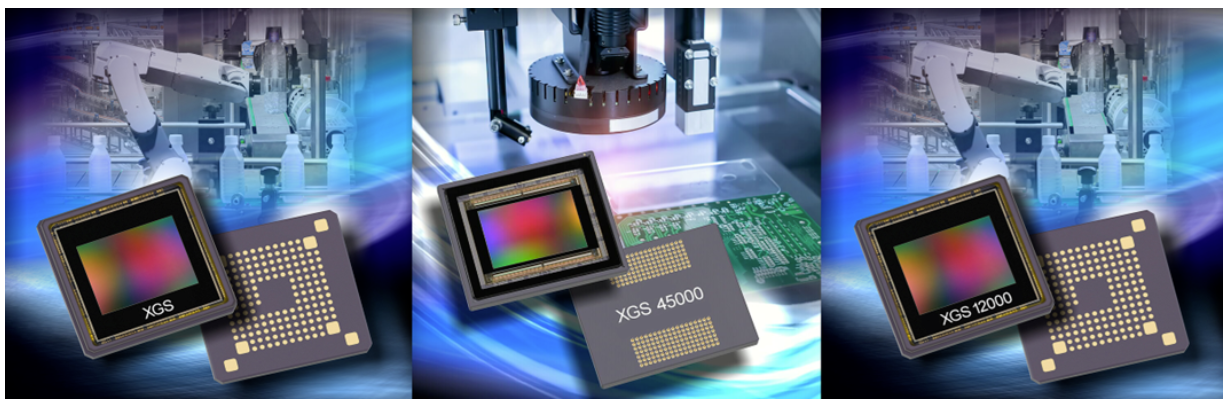

XGS 全域快門影像感測器系列

安森美 XGS 影像感測器系列旨在為包括機器視覺系統在內的各類成像應用提供高效能與靈活性。該系列感測器採用 3.2 μm 全域快門 CMOS 設計，能在低噪聲水平下實現高效能表現。該系列涵蓋 530 萬像素至 4500 萬像素的解析度範圍，可靈活滿足不同場景需求。該系列結構緊湊，相容於 29x29 mm² 的相機尺寸規格，為小型化相機設計提供了便利。此外，這種架構在支援高頻寬的同時，可實現低功耗運行，對於機器視覺系統的高效穩定運作至關重要。而全域快門技術透過確保所有像素同步曝光，能夠精準捕捉快速移動的物體並避免失真，堪稱核心優勢所在。

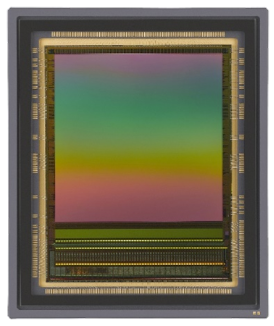

PYTHON 全域快門影像感測器系列

PYTHON系列全域快門影像感測器專為典型機器視覺應用優化設計，涵蓋精密檢測、高速追蹤、測量等多種場景。該系列提供基於4.5um或4.8um像素的8種解析度，從VGA開始，最高可達2500萬像素解析度。影格率範圍為80 fps至815 fps，具體取決於解析度。PYTHON有黑白、彩色和近紅外增強三種版本，同時針對選定的解析度提供多種速度和品質等級選項。

二次方增長特性

所有 PYTHON 器件都有獨特的「二次方增速」特性，也就是說，幀率的增加取決於所讀取的感興趣區域的垂直和水平尺寸。全系列影像感測器均支援對多個感興趣區域 (ROI) 進行讀取，其中 PYTHON 25K 型號最多可處理多達 32 個可能重疊的 ROI。然而，所有基於列 ADC 讀取架構的感測器，其幀率提升僅與垂直高度（y 方向）的縮減成比例。由於受限於 ADC 轉換時間，縮減窗口讀取的寬度（x 方向）對幀率並無影響。PYTHON CMOS 影像感測器系列是目前商用領域唯一搭載多組獨立高速 ADC 的全域快門 (GS) 影像感測器系列，通過同時縮減 ROI 的寬度和高度，能夠有效提升幀率。

Hyperlux SG - 全域快門影像感測器系列

安森美的 Hyperlux SG 影像感測器系列憑藉先進的成像能力，為眾多應用場景量身打造，正引領機器視覺技術的革新。在機器視覺系統中整合安森美 Hyperlux SG 影像感測器，可帶來諸多優勢。該系列感測器具備業界領先的全域快門效率，能捕捉快速移動的物體並生成清晰無失真的影像，特別適用於條碼掃描、機器人技術等應用場景。其運行幀率高達 120 fps，可實現高速影像採集，為動態工業流程的即時監控提供核心支撐。此外，Hyperlux SG 感測器擁有高動態範圍和優異的低光性能，即使在複雜光照條件下，也能保證卓越的影像品質。該系列採用緊湊設計，能夠適應多種應用場景，包括自主移動機器人及其他空間受限的環境。Hyperlux SG 系列涵蓋從 VGA 到 230 萬像素的多種解析度，可根據具體應用需求靈活擴展。

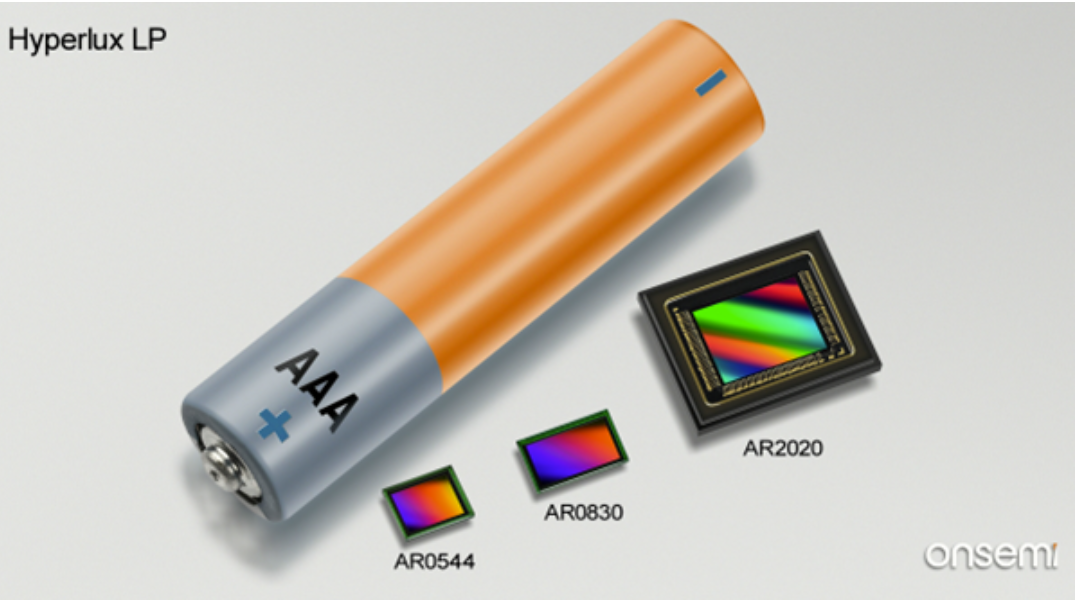

Hyperlux LP 影像感測器系列

安森美 Hyperlux LP 影像感測器系列產品適用於多種應用，包括 AR2020、AR0544 和 AR0830。該系列感測器功耗極低，可確保設備運行時間更長、效率更高。藉助創新的運動喚醒功能，裝置在未檢測到運動時，可一直保持低功耗狀態，進一步實現節能。此外，該系列感測器在低光和近紅外 (NIR) 波長環境下，性能表現也非常出色。AR2020 感測器還具備智慧感興趣區域 (ROI) 功能，可智慧聚焦特定區域，從而提升性能和精準度。

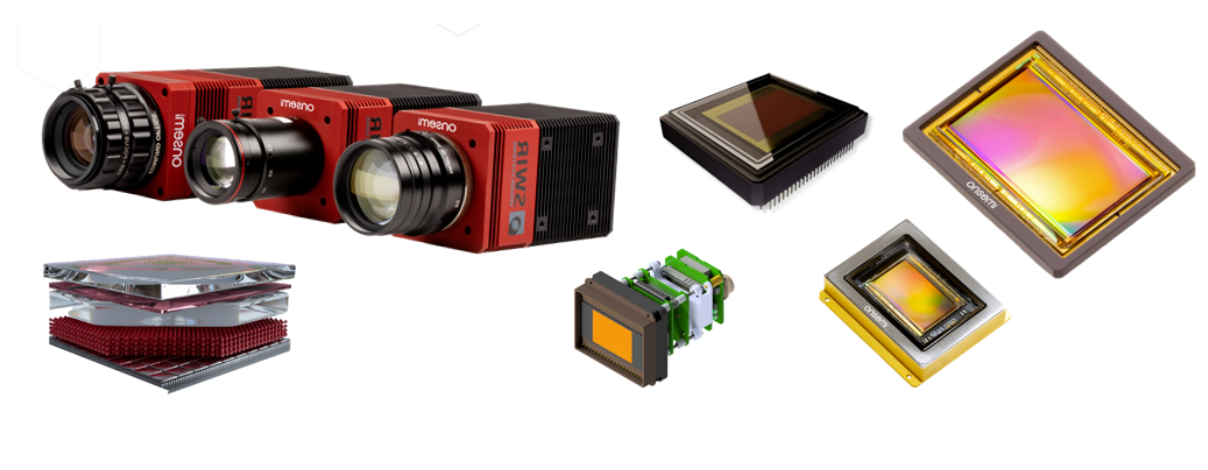

SWIR - 擴展視圖

安森美 SWIR ACUROS 系列是尖端的短波紅外 (SWIR) 相機和影像感測器，專為高效能影像應用精心設計。該系列感測器的光譜範圍表現出色，SWIR 波段涵蓋 400 nm 至 1700 nm，eSWIR 波段涵蓋 400 nm 至 2100 nm，確保在各種照明條件下都能呈現出色的深度與清晰度。ACUROS 相機配備全域快門，像素尺寸為 15μm，影像解析度高、動態範圍大，且噪音極低，非常適合捕捉精確且細節豐富的影像。

憑藉這些先進的能力，ACUROS 相機特別適用於以下場景：穿透塑膠等不透明材料進行成像、材料分揀與回收、水分含量分析（在 1450nm 波長處進行水吸收檢測）等。CQD SWIR 的優勢使該系列相機能夠“透視”多種不透明材料，為大面積檢測區域提供高解析度感測器，並支援動態成像任務所需的高幀率。

這種高靈敏度、可靠性能與出色畫質的結合，使 ACUROS 系列成為各種嚴苛應用領域中，專業人士尋求高級成像解決方案的可靠之選。

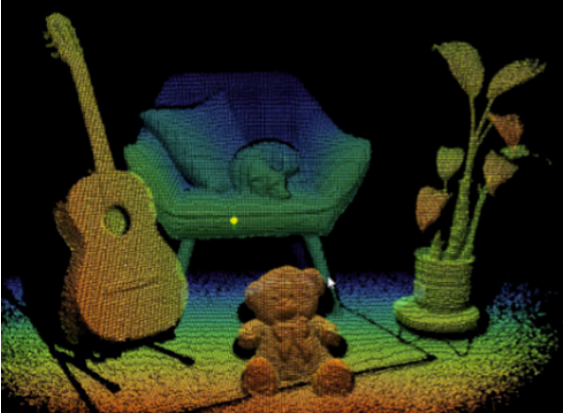

智慧型 iToF 全域快門深度感測器 - AF0130 和 AF0131

安森美 AF0130 和 AF0131 智慧間接飛行時間 (iToF) 120 萬像素 CMOS 感測器專為深度感知與成像應用而設計。這些感測器具備 1/3.2 英吋光學規格和背照式 (BSI) CMOS 全域快門技術，具體特性包括：120 萬像素 CMOS 智慧間接飛行時間 (iToF) 感測器，搭載先進的 3.5 µm 像素堆疊 BSI 技術；出色的低光與環境光性能；在 850 nm 和 940 nm 波長下增強近紅外 (NIR) 響應 (QE > 40%)；支援雙雷射工作模式以擴大深度檢測範圍；雷射人眼安全監測功能。

Hyperlux ID 深度 iToF 感測器的主要特點包括：

• 高精度深度測量：提供精確的測距能力，對需要高精度3D建模和目標檢測的任務至關重要。

• 高幀率：可捕捉快速移動的物體（60–100 fps），確保在動態環境中保持可靠表現。

• 低功耗：針對能效進行了優化，在模式 2.2 (100 MHz)、30 fps 幀率和 0.35 ms 曝光時間條件下，功耗為 400 mW；在模式 3.2 (100+120 MHz)、相同幀率與曝光時間條件下，功耗為 600 mW。高能效特性使其適用於電池供電設備及多傳感器系統。
