HDMI 接頭規格簡介

HDMI接頭

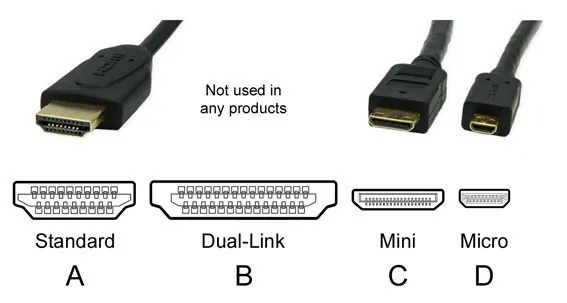

　　看起來都是 HDMI，規格卻差很多！挑選 HDMI 前，一定要先確認手邊的輸入和輸出裝置的 HDMI 接頭種類，不然很容易搞混。HDMI 協會一共制定了五種接口的類型，分為 A、B、C、D、E 型。尺寸、外型不同之外，其中頻寬還有用途也不一樣。

HDMI A Type

　　應用於HDMI1.0版本，總共有19pin，規格為4.45 mm×13.9 mm，為最常見的HDMI接頭規格，相對等於DVI Single-Link傳輸。被廣泛使用在筆電、電視、電腦螢幕、DVD 播放器等設備上。

HDMI B Type

　　應用於HDMI1.0版本，規格為4.45 mm×21.2 mm，總共有29pin,可傳輸HDMI A type兩倍的TMDS資料量，相對等於DVI Dual-Link傳輸，用於傳輸高解析度（WQXGA 2560×1600以上）。因為HDMI A type只有Single-Link的TMDS傳輸，如果要傳輸成HDMI B type的訊號，則必須要兩倍的傳輸效率，會造成TMDS的Tx、Rx的工作頻率必須提高至270MHz以上。而在HDMI 1.3 IC出現之前，市面上大部分的TMDS Tx、Rx只能穩定在165MHz以下工作。此類介面未應用在任何產品中。

HDMI C Type

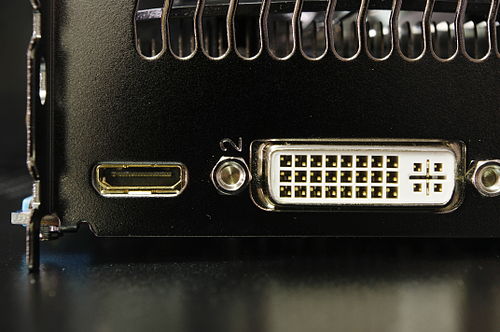

　　俗稱mini-HDMI，應用於HDMI1.3版本，總共有19pin，接口處比 A 更扁平，是單排接口，可以說是縮小版的HDMI A type，規格為2.42 mm×10.42 mm，但腳位定義有所改變。主要是用在攜帶型裝置上，例如DV、數位相機、攜帶型多媒體播放機等。由於大小所限，一些顯示卡會使用mini-HDMI，用家須使用轉接頭轉成標準大小的Type A再連接顯示器。

HDMI D Type

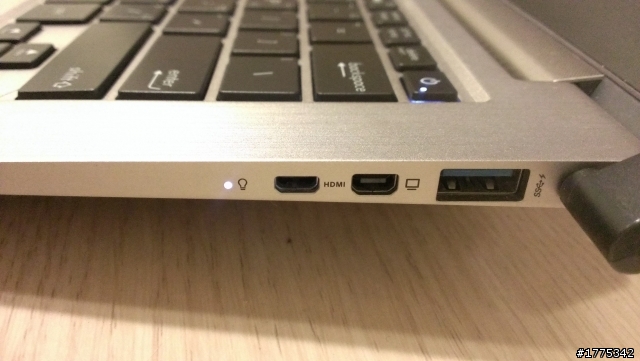

　　俗稱Micro HDMI，應用於HDMI1.4版本，總共有19pin，規格為2.8 mm×6.4 mm，但腳位定義有所改變。新的介面將比現在19針MINI HDMI版介面小50％左右，可為相機、手機、筆記型電腦等可攜式裝置帶來最高1080p的解析度支援及最快5GB的傳輸速度。

【以上資訊來源轉貼於維基百科】
