基於ST GANSPIN611 高壓氮化鎵無刷電機的電機控制參考設計

GANSPIN611 是一顆650 V增強型氮化鎵高功率密度半橋晶片，整合高壓驅動器；EVLGANSPIN1-3PH旨在展示GANSPIN611的性能，該開發板支援無感測器向量控制 (FOC)，可驅動永磁同步馬達 (PMSM) 和無刷直流馬達 (BLDC)，適用於冰箱壓縮機、泵、風扇及工業設備等廣泛應用場景。

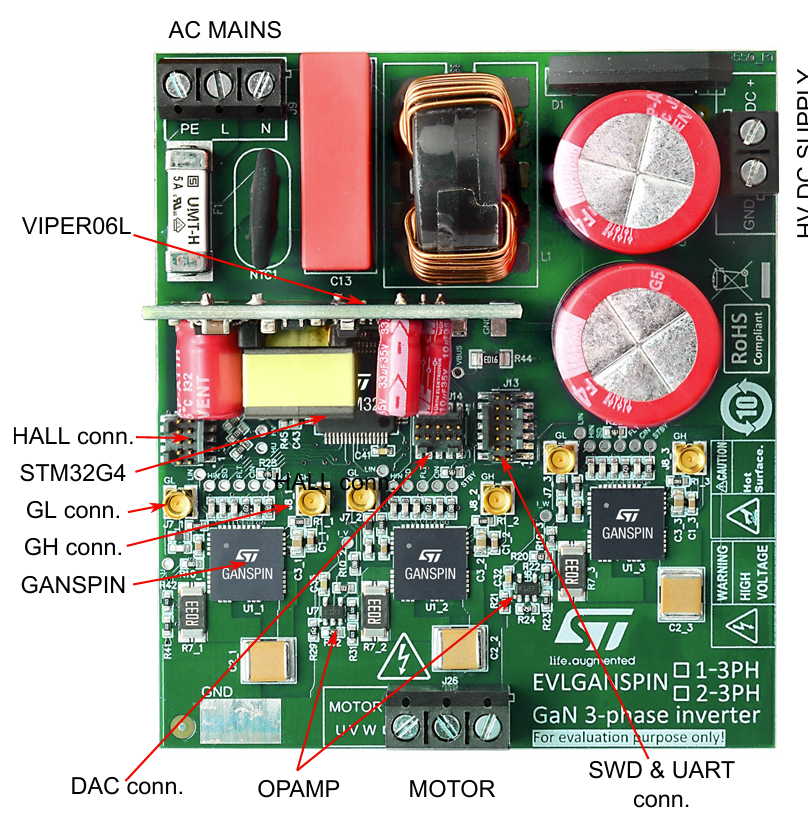

單板使用一顆Cortex-M4 170MHz主頻的MCU STM32G431RB，三顆GANSPIN611，設計緊湊，單板尺寸為77 x 88 mm，可以作為小尺寸逆變器產品的設計參考；板載230V AC輸入濾波器與整流器，額定功率可達400W，頻率可達16KHz。
