WiFi | 軟體：Synaptics _WiFi_SAR參數配置檔案解析

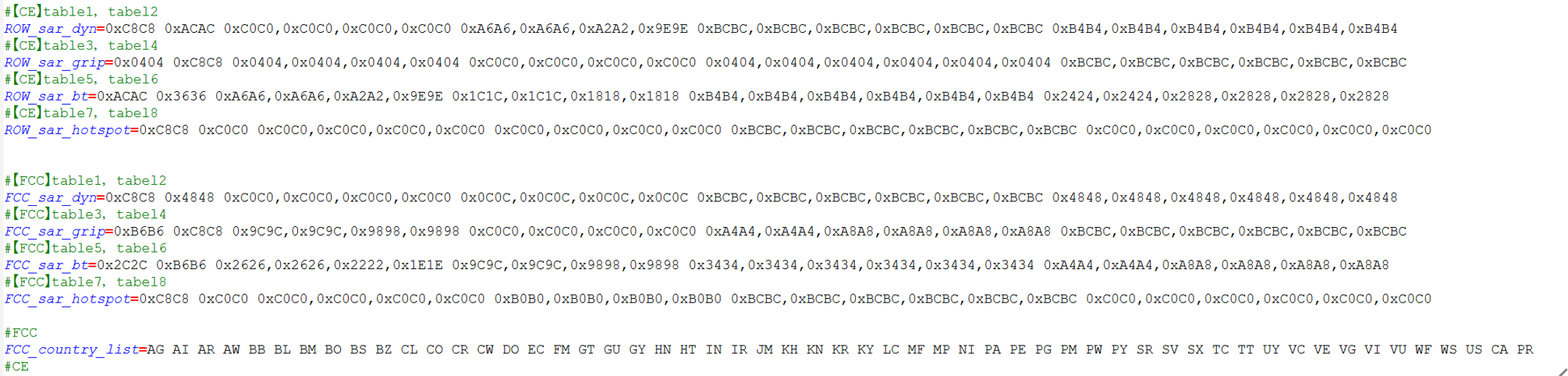

以下是基於SYN43756E的客戶提供的sar_config.ini配置檔案：

其中FCC_country_list和row_country_list分別代表FCC（美國聯邦通信委員會制定的電磁輻射安全標準）和CE（除美國外其他國家/地區制定的電磁輻射標準）國家碼的列表。

其中的sar_dyn、sar_grip、sar_bt、sar_hotspot 分別表示 HEAD、GPIP、BT、HOTSPOT 模式，每個模式下都包含 Normal 和 Airplane 的兩種場景。

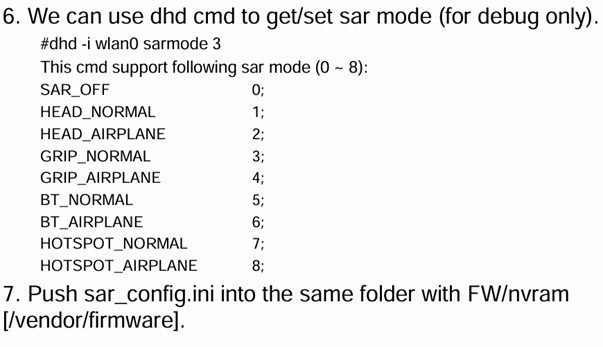

我們可以透過 dhd 指令來 get/set sar 的模式。

dhd -i wlan0 sarmode <0~8>

以下來解析SAR配置數據的真正意義。

舉例解析：

FCC_sar_dyn=0x00C8 0x00BE 0x00B2,0x00B2,0x00AC,0x00AE0x00A8,0x00A8,0x00A2,0x00A40xBCBC,0xBCBC,0xBCBC,0xBCBC,0xBCBC,0xBCBC 0xB4B4,0xB4B4,0xB4B4,0xB4B4,0xB4B4,0xB4B4

0x00C8：代表HEAD_NORMAL 2.4G頻段降低SAR值；

---------------------------------------------------------------------------

0x00c8中的000000 0000) 表示天線1功率配置，這個區間 SAR 功率不啟用 (flag=0)，data=0dB。

c8(11001000) 表示天線 0 功率配置，這個區間 SAR 功率啟用 (flag=1)，data=0x48/4 dB

---------------------------------------------------------------------------

0x00BE：代表HEAD_AIRPLANE 2.4G頻段降低SAR值。

0x00B2,0x00B2,0x00AC,0x00AE:表示HEAD_NORMAL 5G的4個頻段降低SAR值。

0x00A8,0x00A8,0x00A2,0x00A4：表示 HEAD_AIRPLANE 5G 的4個頻段降低 SAR 值。

0xBCBC,0xBCBC,0xBCBC,0xBCBC,0xBCBC,0xBCBC表示HEAD_NORMAL 6G的6個頻段降低SAR值。

0xB4B4,0xB4B4,0xB4B4,0xB4B4,0xB4B4,0xB4B4表示HEAD_AIRPLANE 6G的6個頻段降低SAR值。

FAQ1：對於 dhd 的版本有要求嗎？

確保dhd版本>=101.10.361.110

FAQ2：驅動上需要如何開啟SAR的功能？

定義如下宏 SYNA_SAR_CUSTOMER_PARAMETER WL_SAR_TX_POWER_CONFIG WL_SAR_TX_POWER

FAQ3：如何驗證目前的fw是否支援SAR？

在sar_config.ini讀取後，執行dhd sarmode 3不報錯即可。

FAQ4：有SAR的配置相關文件嗎？

在sar_config.ini中配置SAR功率的方法，請參考new_SAR_Implement_6g_202309.pdf

FAQ5：為什麼有時在nvram裡配置sar，有時在sar_config.ini裡配置？

在nvram裡配置是舊的做法，現在已經摒棄。現在只使用sar_config.ini。
