ST21NFCL是一款基於Arm®核心的非接觸式前端（CLF），專為集成到移動設備和符合NFC規範的產品中而設計。
ST21NFCL在三種操作模式下執行近場通信（NFC）功能：卡模擬、讀寫器和點對點通信。它基於先進的Arm® Cortex®-M3 32位微控制器。ST21NFCL旨在增加射頻通信距離，簡化NFC技術集成，並在高效低功耗模式下運行。
在射頻輸出功率方面，ST21NFCL處於同類最佳水平，最高可達2W。由於動態控制，可以安全地使用最大功率進行通信：當卡片靠近時，電源會自動降低以確保互操作性和標準合規性。為了配合這一出色的輸出功率，解調靈敏度得到提高，以最大化與所有類型卡片的通信距離。
ST21NFCL的卡模擬模式不需要任何外部振盪器或參考時鐘源。得益於主動負載調製和基於場強度的自動調整，通信距離得以最大化，並確保互操作性。
ST21NFCL可以在檢測時以非常低的功耗模式運行，這要歸功於改進的場檢測靈敏度和穩定高效的低功耗卡片檢測機制，即使在其額定通信距離之外也能檢測到閱讀器、卡片或標籤的存在。
ST21NFCL通過NCI 2.1邏輯接口與設備應用處理器交換數據，該接口位於I2C連接之上。它具有三個外部SWP主接口。
在手機或平板產品上，之前NFC一直設計用的是ST21NFCD，這已經得到市場的認可，終端客戶已經大批量，不管在國內還是國外市場，也都取得行業標準認證。

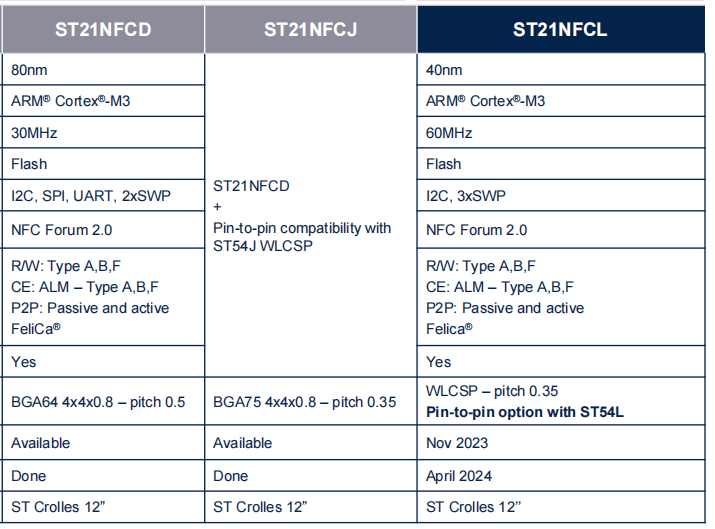

ST21NFCD和ST21NFCL對比：
ST21NFCL對比ST21NFCD主要在以下方面有很大的提升：
讀卡模式：
- 可以在更低的功耗下進行檢卡。
- 輸出功率的增加，可以使讀卡距離增加7%。
- 動態功率控制和靈敏度提高可以讓通信距離增加30%。
卡摸擬模式：
- 場檢電壓由之前25mV調整為12mV，喚醒距離增加25%。
- 根據場強自動調整接收和發射參數，使通信距離最大化。
集成和調試：
- 高Q值天線，更好支持波形整形控制。
- 直接和反向環回測試，有利匹配電路元件。
- 在天線諧振頻率，10ms快速測量。
射頻通信：
- 點對點：
-ISO/IEC18092-NFCIP-1。
- 讀寫模式：
– NFC Forum™ Type 1/2/3/4/5 tags
– FeliCa™
– ISO/IEC 15693
– MIFARE®(1)
- 卡摸擬：
– ISO/IEC 14443 Type A & B
– FeliCa™
– Intelligent card switching
– MIFARE®
ST21NFCL採用符合ECOPACK標準的封裝製造，目前主要有兩種封裝：
- 475 × 3.667 x 0.511毫米，90球晶圓級晶片尺寸封裝（WLCSP），0.35毫米間距
- 559 x 2.581 x 0.455毫米，49球晶圓級晶片尺寸封裝（WLCSP），0.35毫米間距。
需說明的是，90球晶圓級晶片尺寸封裝可以管腳兼容ST54L（CLF+ESE+eSIM）,方便在不改硬體條件下可以選擇是否需要增加ESE或eSIM功能。
為了滿足環保要求，ST提供ECOPACK封裝的ST21NFCL設備。ECOPACK規格、等級定義和產品狀態可在www.st.com上獲取。ECOPACK是ST的商標。
主要應用：
- 移動設備，手機，平板等。
- 可穿戴設備。
- 智能手錶。
