電機控制的抉擇常常讓人陷入兩難境地——高可靠性與緊湊型設計似乎難以兼得。幸運的是，科技的進步賦予了我們新的可能。現今的步進電機驅動IC以小型化、多功能集成見長，正逐步化解這一矛盾。這樣的產品能夠完美契合現代電子設備在空間、成本及性能上的嚴苛要求，引領電機控制技術在消費電子、工業自動化等多個領域邁向更廣泛的應用與創新。
東芝全新推出的TB67S580FNG、TB67S581FNG就是兩款集高度先進性與高效能於一身的2相雙極步進電機驅動IC。該IC採用創新的BiCD（雙極CMOS-DMOS）工藝設計，展現了無與倫比的性能優勢，無疑是工程師們想要的兼具可靠性與多功能性的電機控制解決方案的理想選擇。
(作者：東芝半導體，來源：https://mp.weixin.qq.com/s/e3hxFyY-9k6ac1mZe9HwmQ
步進電機驅動IC功能特性分析
東芝TB67S580FNG/581FNG具備多重特點和優勢。在工藝集成方面，TB67S580FNG採用了先進的BiCD工藝，將雙極、CMOS和DMOS三種技術巧妙地集成在一塊晶片上。這不僅顯著提升了IC的性能，更在可靠性和穩定性上邁出了重要一步。BiCD工藝賦予了TB67S580FNG高擊穿電壓和大電流能力，使其在面對高負載和複雜工況時依然遊刃有餘。
在電機控制方面，TB67S580FNG/581FNG能夠精准控制2相雙極步進電機，支持混合衰減、慢衰減和快速衰減等多種衰減模式，以滿足不同應用場景下的性能優化需求。同時，它提供了全步、半步、四分之一步、八分之一步、十六分之一步和三十二分之一步的廣泛步進解析度，讓工程師們能夠在各種應用中實現精確的電機控制無論是高精度定位還是平滑調速，都能輕鬆應對。
為了提升整體系統效率，TB67S580FNG/581FNG內置了省電功能（睡眠模式）和3.3 V穩壓輸出。在電機不工作時，這些功能能夠顯著降低能耗，延長設備續航時間。精細的能耗管理體現了東芝對環保的追求，並為用戶提供了節能體驗。
安全始終是東芝產品設計的重中之重。TB67S580FNG/581FNG配備了熱關斷檢測（TSD）、過電流檢測（ISD）和欠壓鎖定檢測（UVLO）等多重保護功能，確保電機和驅動IC在異常情況下能夠安全關斷，避免器件損壞。此外，錯誤檢測標誌輸出功能（nFAULT）能夠即時監控系統狀態，一旦發現操作問題便立即提醒，為用戶提供額外的安全保障。
為了簡化系統設計，TB67S580FNG/581FNG內置了IC操作穩壓器，允許電機僅由一個電壓模式（VM）電源供電。這一設計不僅減少了電源設計的複雜性，還降低了對外部元件的需求，從而降低了整體系統的成本和複雜性。這種高度集成的特性，使之在集成到各種設計中時更加易用高效。
TB67S580FNG/581FNG採用P-HTSSOP28-0510-0.65-001封裝，體積小巧且緊湊。其典型重量僅為0.105 g，使之在集成到各種設備中時更加輕鬆自如。這種緊湊且輕便的設計，不僅滿足了現代電子設備對空間利用的高要求，還為用戶帶來了更加便捷的使用體驗。
主要特性
（1）BiCD工藝集成單片結構：採用垂直雙擴散MOSFET（DMOSFET）結構輸出功率電晶體
（2）多種電流衰減模式可選：混合衰變、慢衰變、快衰變
（3）低導通電阻：Rds(on)(H+L)=0.4 Ω（典型值）
（4）省電功能：睡眠模式
（4）時鐘輸入：CLK-IN控制
（5）輸出：3.3 V穩壓器輸出
（6）高擊穿電壓和大電流：TB67S580FNG為50 V/1.6 A（絕對最大額定值）；TB67S581FNG為50 V/2.5 A（絕對最大額定值）
（7）多種保護檢測：IC內置堵轉保護，內置熱關斷檢測（TSD）、過電流檢測（ISD）和欠壓鎖定檢測（UVLO）
（8）雙極步進電機步進解析度：可選全步、半步、1/4步、1/8步、1/16步、1/32步操作，控制雙極步進電機
（9）錯誤檢測標誌輸出功能：nFAULT故障檢測模式
（10）電荷泵無外置電容：減少外部組件數量
（11）封裝：採用P-HTSSOP28-0510-0.65-001封裝

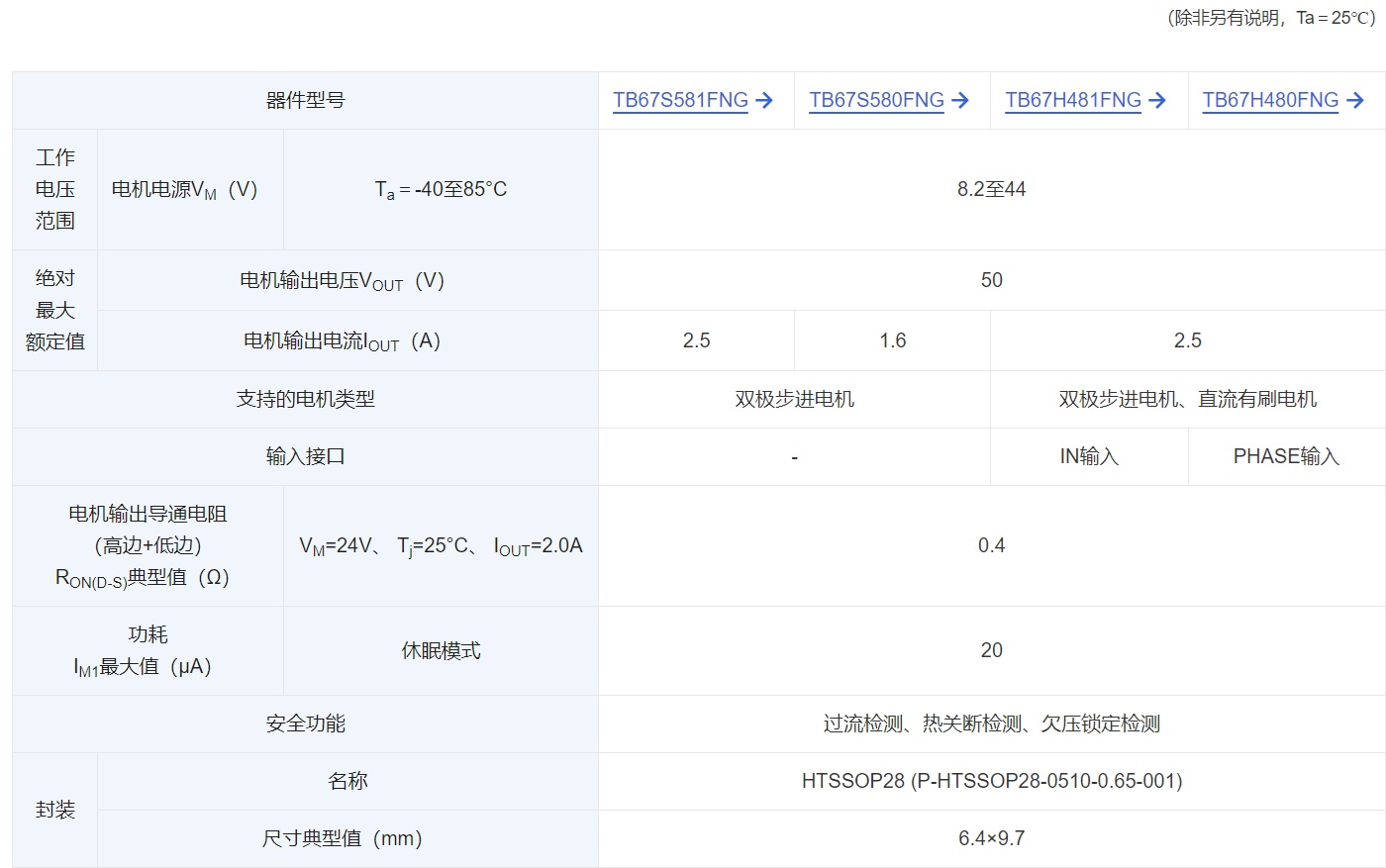

TB67S580FNG/581FNG的規格 (作者：東芝半導體，來源：https://mp.weixin.qq.com/s/e3hxFyY-9k6ac1mZe9HwmQ)
產品亮點及應用方向
TB67S580FNG/581FNG是功能強大的兩相雙極步進電機驅動器IC，採用先進的BiCD工藝製造，額定電壓高達50 V，電機輸出電流分別為1.6 A和2.5 A。憑藉其與THSSOP28封裝及管腳完全相容的卓越特性，TB67S580FNG/581FNG在工業自動化、辦公設備以及消費電子等多個領域展現出廣泛的應用潛力。
在自動化設備、CNC機床、機器人系統中，TB67S580FNG/581FNG能夠實現精確可靠的電機控制，提升設備的運行效率與可靠性。同時，其內置的PWM斬波器與穩壓功能，使得電機可以由單個VM電源驅動，進一步簡化了系統設計，並有助於降低成本。
以上是本篇簡單快速的分享東芝新技術高集成性的步進馬達方案，有興趣的朋友歡迎聯繫東芝正式代理商世平興業來為您服務！
