NXP NFC chip - PN7220 issue分享

問題描述：

為了讓device可以更省電，客戶藉由調整參數"NXP_ENABLE_DISABLE_STANBY = 0x01"，讓NFC在standby時可以更為省電。

客戶確認修改NXP_ENABLE_DISABLE_STANBY後，對於耗電狀況是有幫助的(30mA → 71uA)：

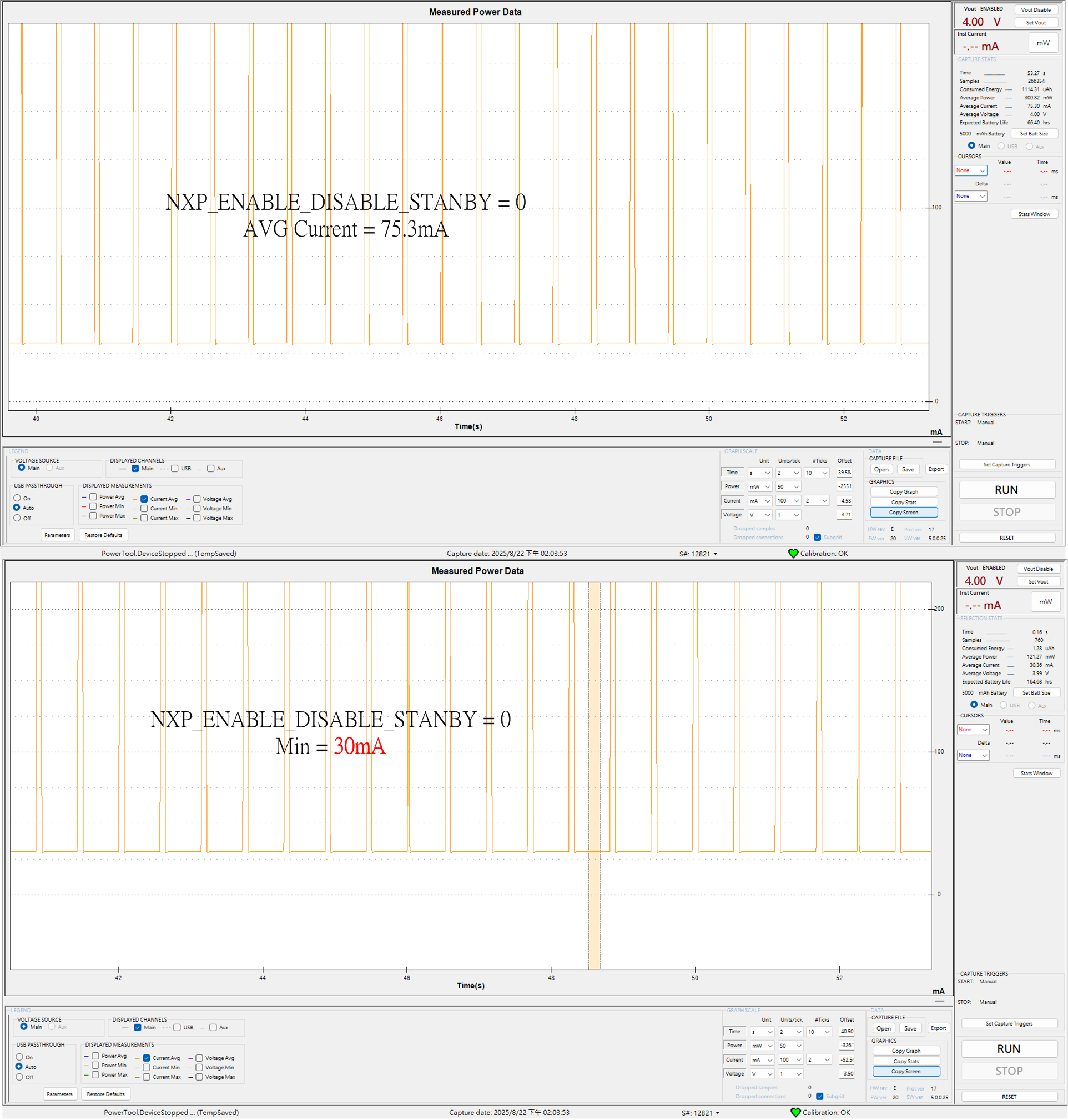

NXP_ENABLE_DISABLE_STANBY = 0

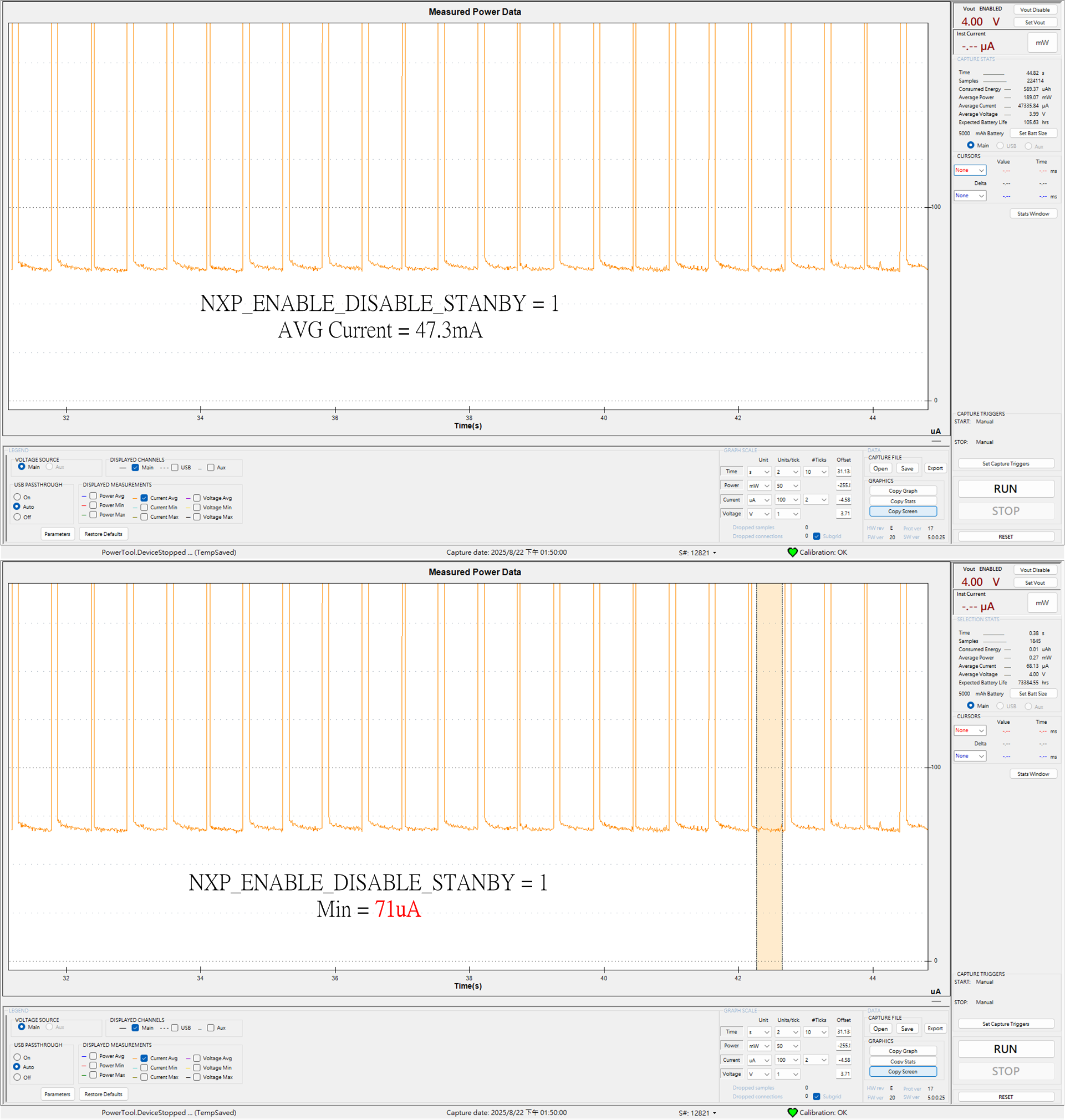

NXP_ENABLE_DISABLE_STANBY = 1

但修改後發現NFC會莫名停止發射信號，無法進行讀卡；若是NXP_ENABLE_DISABLE_STANBY = 0x0的狀況下，則沒有異常。

問題分析：

1. 由log確認，問題發生前，

RF_DISCOVER_CMD指令發送與回覆都正常:

NxpNciX : len =  14 > 21030B0500010101020180010601

NxpNciR : len =   4 > 41030100

問題發生當下沒有其他i2c溝通的log。

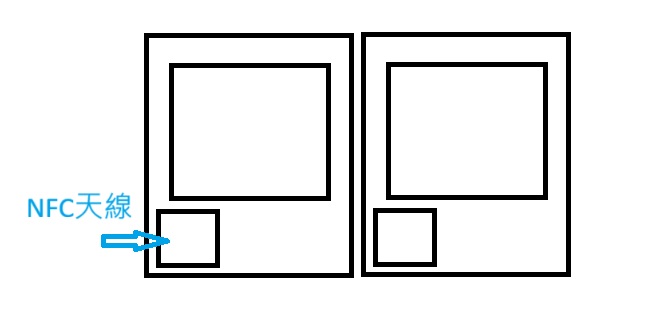

2. 客戶後續發現，兩台device互相靠近，可100%複製出問題.

3. 由客戶描述問題複製手法，推測可能是device進入card mode程序時發生問題。

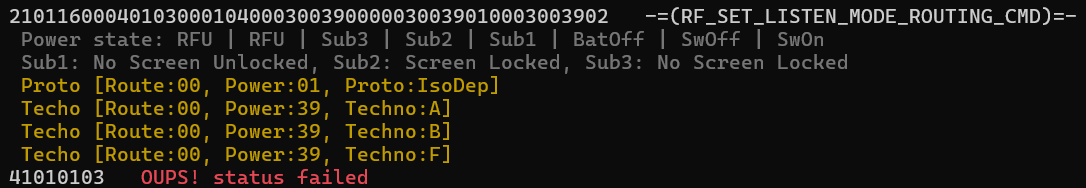

重新檢視device開機log, 發現在設置RF_SET_LISTEN_MODE_ROUTING_CMD階段的RSP是有問題的：

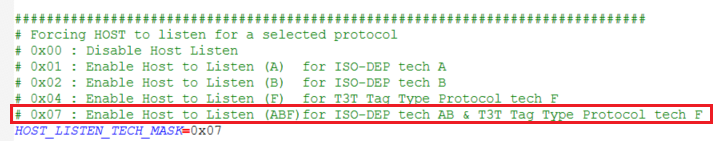

另外在客戶提供的libnfc-nci.conf裡，HOST_LISTEN_TECH_MASK的設定值是0x7，這部分與PN7220支援並不符合。

問題解決：

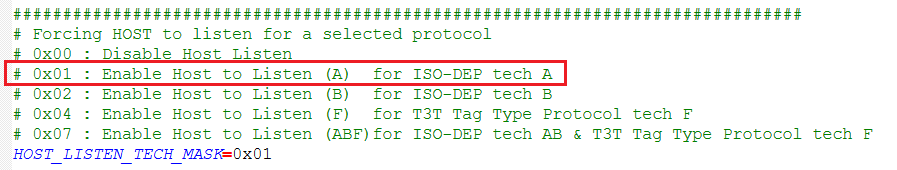

由PN7220文件可知，在card mode的部分只支援ISO-DEP tech A

客戶在libnfc-nci.conf使用錯誤的定義，導致在開機過中設定程序並不完整。

在修改過後，device已可正常使用。

問題學習：

後續在分析問題時除了要看問題當下的log狀況，也要注意在初始化階段是否有其他問題。同時也要確認客戶在設定值的部分是否有照著default設定，或是用錯其他檔案。
