Layerscape SerDes Configuration and Validation Tool Companion for Tx Equalization

此使用者指南文件是 SerDes 設定和驗證工具，主要是協助那些希望使用 QCVS SerDesTx Equalization，Built-In Self Test (BIST) 及 Jitter Scope test features 使用者使用。

10 G SerDes 模組是描述技術主題的基礎。 10 G SerDes 適用於 T4240、B4860、T2080、P5040 和 T1xx QorIQ 多核心處理器系列。此份文件針對使用 QCVS SerDesTx Equalization做細部說明。

Transmit equalization(傳輸均衡)

10 G SerDes 配備傳輸均衡功能，可依協定規範的要求進行配置和調試。 傳輸均衡功能會預先調節訊號，以補償任何頻道損耗。

10 G SerDes 發射機提供前饋均衡 (FFE) 方案，包括2-tap equalization(2 階均衡) 跟 3-tap equalization(3 階均衡)。

• Transmit feedforward equalization

  如上述，FFE 方案採用 2-tap equalization 跟 3-tap equalization的方式。階是指對每個遊標施加權重的點。
  2 階均衡在主位元之後的第一個位元上增加/減少能量。
  3 階均衡在主位元之前和之後的位元上增加能量。


  在 SerDes 設定和驗證工具的「Lane (n) 配置」標籤中，在「Type」選項中選擇階均衡，其中的選項包括：
  1. 無傳輸均衡
  2. 2 級（ 2-tap equalization/2 階均衡）
  3. 3 級（ 3-tap equalization/3 階均衡）

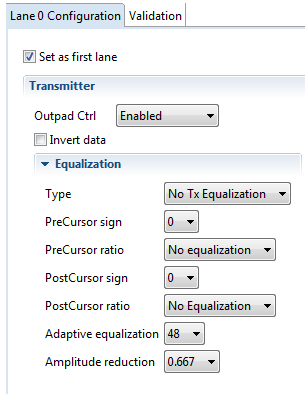

   SerDes 配置和驗證工具允許在 Lane(n) Configuration 標籤上進行PreCursor siign和PostCursor siign調整，如下圖所示。







  10 G SerDes 由 48 個均衡單元構成，可應用於Transmit equalization taps。
  透過調整單元數量，可以增加或減少輸出電壓擺幅。為了進行均衡控制，
  這 48 個相同的均衡單元的貢獻被引導至以下任一位置：
  • Main Cursor（20 個專用單元）
  • PreCursor    （12 個專用單元）
  • PostCursor  （16 個專用單元）

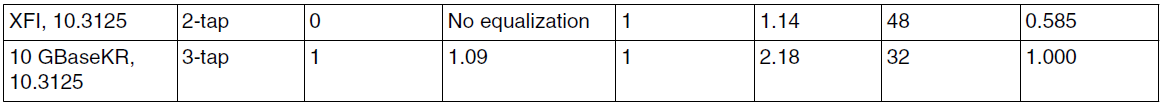

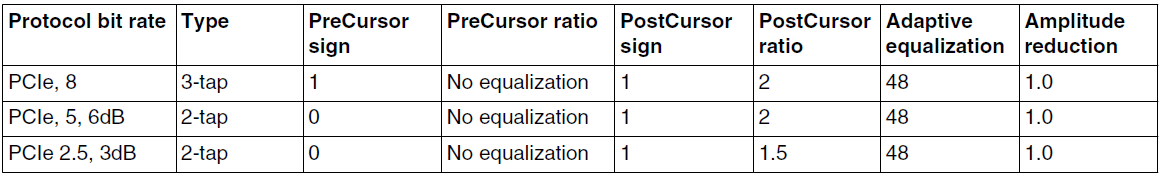

  下表顯示了 PCIe、XFI 和 10GBaseKR 的預設傳輸均衡設定範例。預設傳輸均衡設定因裝置而異。在建立專案時，SerDes 驗證工具會初始上傳目前的均衡設定。









• 2-tap equalization
  Lane(n) 配置標籤上的“類型”欄位中選擇“2 Levels”，可以將 SerDes 區塊配置為 2-tap equalization。

          2-tap equalization由一個Main Cursor和第一個PostCursor組成。在雙階均衡中，轉換位會擺動整個編程幅度，而非轉換位則會被去加重，並且只會擺動整個
          程式幅度的一部分。

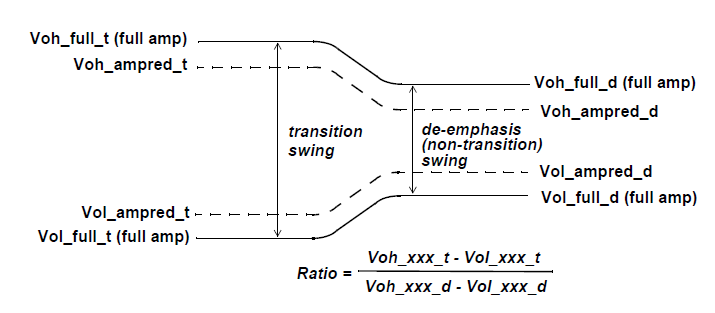

          此圖顯示了幅度降低的雙階均衡。

         整體振幅可透過「Lane(n) Configuration」標籤上的「Amplitude Reduction(振幅降低)」選項進行設定。下拉式選單顯示相對振幅降低值。

      相對去加重等級可以透過PostCursor ratio 進行調整，該比率控制應用於PostCursor的 16 個均衡單元的數量。其餘PostCursor均衡單元應用於Main Cursor。此圖顯示了第一個PostCursor每個值的全擺幅轉換位       與非轉換位的後遊標比率。

• 3-tap equalization

     Lane(n) 配置標籤上的“類型”欄位中選擇“3 Levels”，可以將 SerDes 區塊配置為 3-tap equalization。

      PreCursor有 12 個均衡單元可用。任何未使用的PreCursor平衡單元都會移至Main Cursor。與2-tap equalization一樣，PostCursor有 16 個均衡單元，Main Cursor有 20 個均衡單元，       共 48 個均衡單元。任何未使用的PostCursor均衡單元也將移至MainCursor。均衡單元總數始終為 48 個。PostCursor符號和PreCursor符號方向取決於該位元是邏輯「1」還是邏輯              「0」。將符號位元設為「1」會將跳變位相對於非跳變位的高度依所選比率增加。將符號位元設為「0」會將跳變位相對於非跳變位的高度依所選比率減少。

     下列是 3-tap equalization 的範例:
      • Type = 3 Levels (3-tap equalization)
      • Amplitude reduction = 1.0 (full amplitude swing)
      • Adaptive equalization = 48 (all 48 equalization units in operation)
      • PreCursor sign = 1 (open the eye with the pre-cursor)
      • PostCursor sign = 1(open the eye with the post-cursor)
      • PreCursor ratio = 1.09 (use 3 of the 12 equalization units for the pre-cursor)
      • PostCursor ratio = 1.71 (use 10 of the 16 equalization units for the pre-cursor)

     最後，10 G SerDes 模組的一項功能是自適應均衡。建議使用每種協定的預設設定。

     註: 此文件主要參考 “SerDes Configuration and Validation Tool Companion”
