支持Type-C EPR 3.1 240W功率的高性能保护开关解决方案

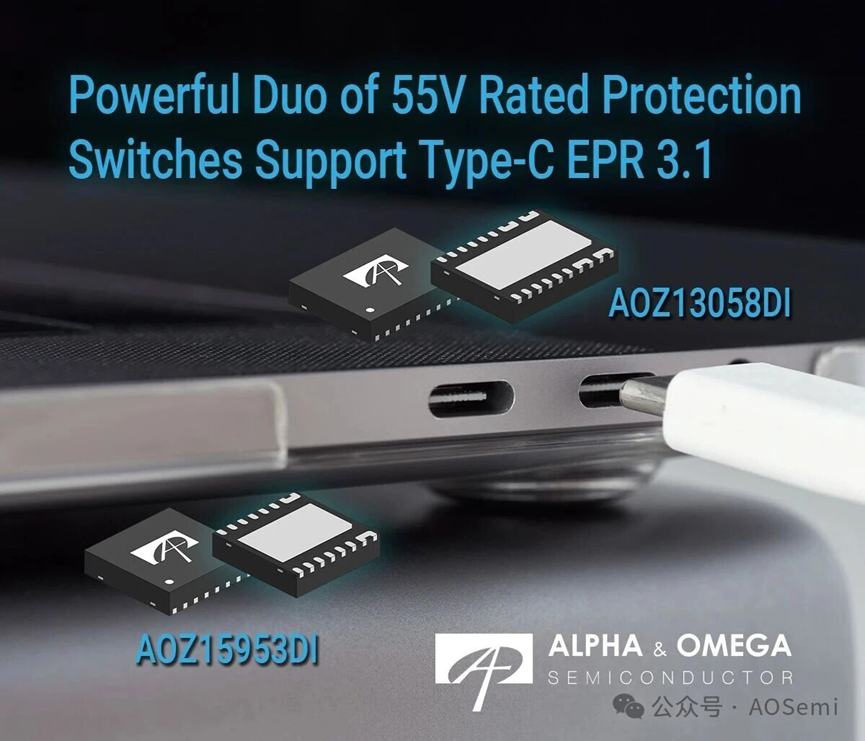

AOZ13058DI Type-C 灌电流（sink）与 AOZ15953DI Type-C拉电流（source）保护开关有效克服了短路风险，助力实现功率高达240W、高效可靠且完全符合 Type-C EPR 3.1 标准的安全设计。
日前，集设计研发、生产和全球销售一体的著名功率半导体及芯片供应商Alpha and Omega Semiconductor Limited （AOS, 纳斯达克代码:AOSL)推出两款高性能Type-C接口保护开关——AOZ13058DI与AOZ15953DI。这些开关旨在将USB Type-C端口的供电能力提升至240W，为Type-C扩展功率范围（EPR）的应用奠定基础。其中，AOZ13058DI为48V Type-C灌电流（sink） 应用提供过压/过流保护，而AOZ15953DI则为Type-C拉电流（source）应用提供额外保护功能。新型保护开关可协助设计人员有效支持48V Type-C EPR功能的实现，进一步提升高性能笔记本电脑、游戏本、台式机、显示器、扩展坞及其他高功率便携式设备的可靠性和功能完整性。
AOZ13058DI具备20毫欧的超低导通电阻，集成了可编程软启动、过压保护、理想二极管反向电流阻断、短路保护、过流保护、过热保护以及ESD保护等一系列全面功能。这些特性有效隔离并保护下游组件，避免异常VBUS电压和有害电流状况的损害。其理想二极管快速反向电流保护功能支持多个电源路径并联运行而互不干扰。该开关还在VIN端集成了正负双向瞬态电压抑制，增强了对电压尖峰的抵抗能力，符合IEC61000-4-2（接触放电±8kV，空气放电±15kV）和IEC61000-4-5（VIN与VOUT端20A，8/20µs波形）安全标准。此外，AOZ13058DI的可编程电流限制功能使其能够作为拉电流开关，适用于EPR 3.1扩展坞系统。
AOZ15953DI 能够在5V电压下输出3.5A电流，并具备高达48V的电压阻断能力。这款限流开关已通过UL 2367及IEC 62368-1:2018（第三版）认证，并针对Type-C拉电流（source）应用进行了专门优化。该器件提供全面的故障保护功能，包括输入过压保护（OVP）、启动短路保护（SCP）、过温保护（OTP），并支持通过可编程ILIMIT引脚设定电流限制。
技术亮点
AOZ15953DI
48V Type-C EPR拉电流
- 工作电压范围：2.7V 至 5.5V，VOUT = 60V 时绝对最大值
- 3.5A 电流容量
- DFN4x4-16L 封装，导通电阻：35 毫欧
- 理想二极管，真正反向电流阻断 (IDTRCB)
- 支持快速角色切换 (FRS)，助力设备实现无缝、快速、不间断的供电角色切换
- VIN 过压保护 (OVP)、启动短路保护 (SCP)、过温保护 (OTP)
- 可编程的电流限制，实现产品多样化和优化系统设计
AOZ13058DI
48V Type-C EPR 灌电流（及大功率拉电流）
- 工作电压范围：3.3V 至 55V，绝对最大值 = 60V
- 导通电阻20毫欧
- 7A 持续电流能力，2%占空比下10ms峰值电流 20A
- 理想二极管，真正反向电流阻断
- 可编程软启动
- VIN 过压保护 (OVP)、启动短路保护 (SCP)、过温保护 (OTP)
- 可编程的电流限制，适用于大功率拉电流应用
- 符合IPC-2221A标准
- DFN5.2x4-20L 封装
Q&A:
· Q1. AOZ15953DI工作电压范围？
· A1.VIN=2.7V 至 5.5V，VOUT = 60V 时绝对最大值
· Q2. AOZ13058DI工作电压范围？
· A2. VIN=3.3 至 5.5V，绝对最大值 = 60V
· Q3. AOZ15953DI导通电阻 ?
· A3. 导通电阻35 毫欧
· Q4. AOZ13058DI导通电阻 ?
· A4. 导通电阻20毫欧
· Q5. AOZ13058DI Package？
· A5. DFN5.2x4-20L 封装
