一, 主旨
MOTORCOMM(裕太微電子) YT9218MB乙太網路二層交換器方案
二, YT9218MB 產品簡介
YT9218MB是一款高效能8+2埠千兆乙太網路交換器。它整合8個PHY支援1000Base-T/100Base-TX/10Base-Te，並支援2個額外適用於支援 MII/RMII/RGMII/SGMII/1000Base- 的特定應用的 MAC 端口X/100Base-FX/2500 Base-X。 YT9218MB也嵌入了RISC-V微處理器。
整合的 GIGA-PHY 符合 10BASE-Te、100BASE-TX 和 1000BASE-TIEEE 標準 802.3，也支援 Motorcomm 專有的 LRE100-4 功能，此功能使設備能夠自動協商並與符合 LRE100-4 標準的連結夥伴進行連線。LRE100-4 適用於延長電纜長度應用，在 CAT5E 上以 100Mbps 的速度傳輸長達 400 米電纜。YT9218MB的擴充GMAC1和擴充GMAC2支援xMII或SerDes用於連接特定的外部 PHY、MAC、外部 CPU 或 RISC 的介面應用程序，還支援透過SerDes直接提供光口。 xMII 指的是簡化千兆位元媒體獨立介面 (RGMII)、媒體獨立介面 (MII)、和簡化媒體獨立介面（RMII）。 SerDes 支援 IEEE 100Base-FX，IEEE 1000Base-X 和 IEEE 2500Base-X。

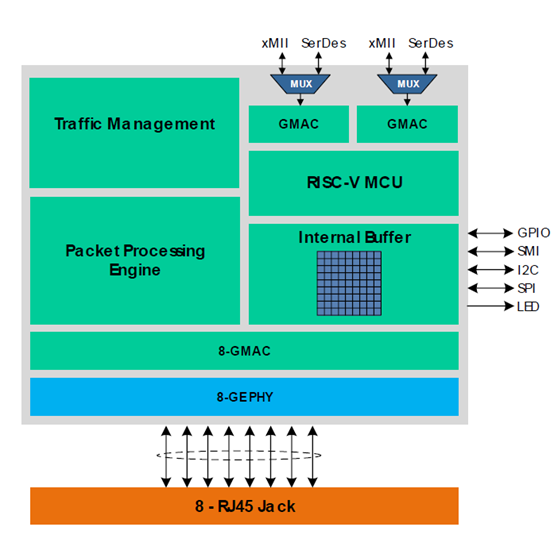

三, YT9218MB 產品框圖以及功能列表
**MOTORCOMM**
- 集成8口千兆PHY
- 内置高性能RISC-V 核心CPU
- 支持2组RGMII 接口扩展丰富应用
- 支持2路 Serdes ，支持100base-FX/1000base-X/ 2500base-X
- Serdes 兼容SGMII和2.5G SGMII Plus
- 支持简单网管
- 支持环路检测
- 支持STP、IGMP、VLAN、802.1X
- 支持 ACL IVL，SVL,IVL/SVL，QOS
- 支持MDC/MDIO, I2C,SPI slave 管理接口
四, YT9218MB 主要應用
1. 傻瓜交換機/簡單網管交換機:
**MOTORCOMM**
2. 路由器:
**MOTORCOMM** 3. NVR:
**MOTORCOMM**

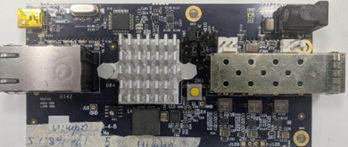

4. 光纖收發器:
**自行拍攝**

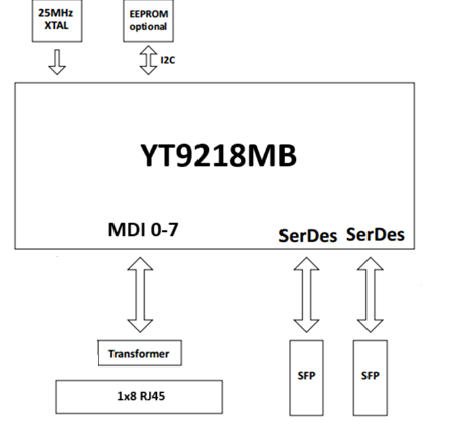

五, EVB架構方塊圖
**自行繪製**
六, YT9218MB 設計資訊及相關測試報告
HDK:
- Demo board schematic diagram
- Demo board
- Part, Sample, lib
- Ibis AMI model
Test Report:
- Template
- ESD/TVS
- Throughput
- Power Consumption
七, 參考來源
MOTORCOMM 首页-裕太微电子股份有限公司 (motor-comm.com)MOTORCOMM相關文件***如有產品設計需求與問題，請洽PML產品線相關人員***
