【 MaxLinear G.hn WAVE-2 】 DMI920 EVK 在 Win11 環境建立 SCT ( Spirit Config Tool ) 連線與驗證

一. 說明

SCT（Spirit Config Tool）是 MaxLinear 提供的一款 Java-based 應用程式，也是開發 G.hn WAVE-2 應用工具
和輔助診斷工具。 SCT 功能重點項目包含了：
1. 掃描同一 G.hn 網路上的所有節點（如 DPU、CPE、或中繼裝置）
2. 讀取與修改各節點的組態參數設定（例如 PHY、MAC、Link 層設定）
3. 模式切換（PLC / Coax / MIMO）
4. 執行診斷操作與評估測試（如 SNR、吞吐量、BER、RSSI 等）
5. 節點裝置軟體更新

接下來我們用 Windows 11 的環境搭配 MaxLinear DMI920 EVK 啟動 SCT（Spirit Config Tool）應用程式，
進行 G.hn 節點的開發與功能驗證。

二. 硬體準備與系統安裝


1. 硬體準備
    1.1 MaxLinear DMI920 EVK
           a. Mickey mouse electrical cable
           b. USB cable
           c. RJ 45 cable
    1.2 Ethernet Hub

2. Windows 11 系統套件與工具安裝
    2.1 Java SE Development Kit(JDK) 21.0.8 LTS
    2.2 Wireshark ( include Npcap )
    2.3 Spirit Config Tool 4.1.15 (o180)

三.DMI920連線和驗證


1. SCT 連線

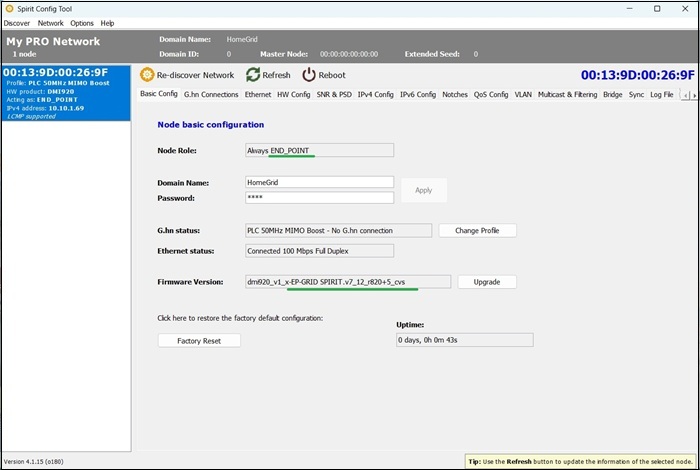

SCT 連線成功，Basic Config 頁簽內容與 Fixed IP / MAC 設定..等資訊

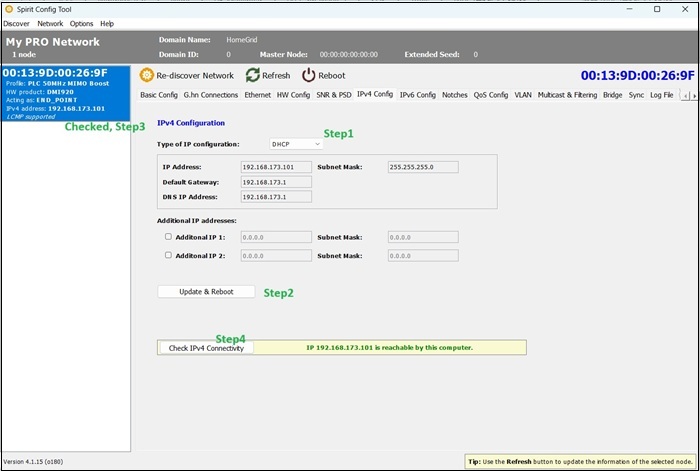

點選至 IPV4 Config 頁簽，修改設定為 DHCP，重置設定與更新狀態

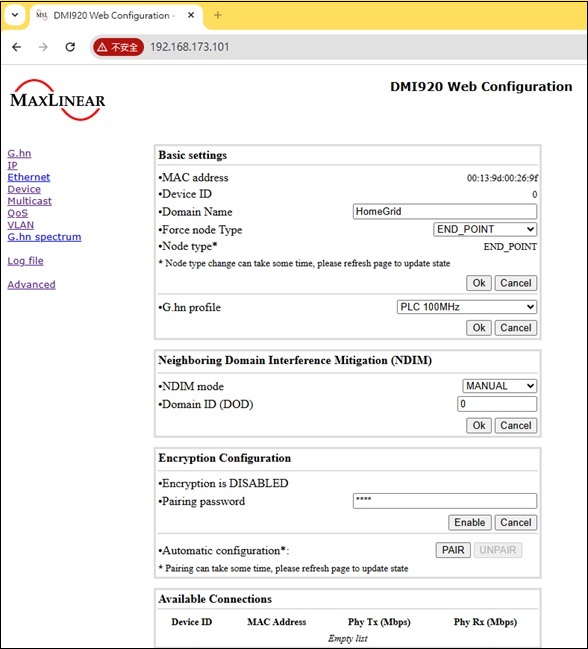

允許進入 Modem Web Server 與修改設定

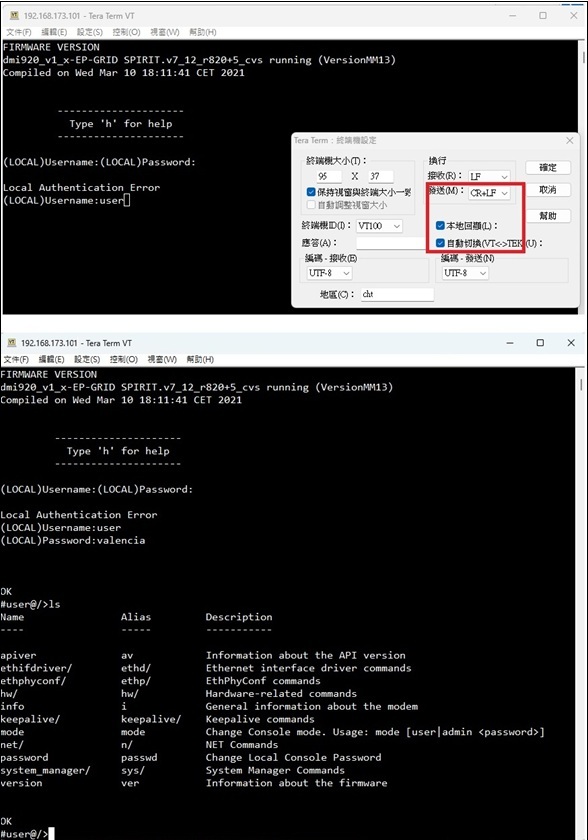

3. TFTP Debug via Telnet console

允許進入 Debug 確認

如果有需要更詳盡的操作和資訊說明，請與 WPI 聯絡～

四.參考文件

1. Spirit Configuration Tool User Guide.pdf
