FEM 的英文全稱為 front-end module，又名射頻前端模組，WiFi-FEM指的是用於WiFi通訊將一系列射頻前端電路，例如功率放大器（PA）、射頻開關（switch）、低噪聲放大器（LNA）、濾波器和雙工器整合在一起的模組。而目前，整合功率放大器、射頻開關以及低噪聲放大器的形式，是WiFi-FEM產品主流的產品整合方式。
既然FEM是放大器，如果我們要了解這個晶片的實際放大倍數，也就是增益，那麼要怎麼測試呢？下面以VC5871-11 6G頻段的FEM晶片，Agilent Technologies E5071C為例，介紹測試方法步驟。

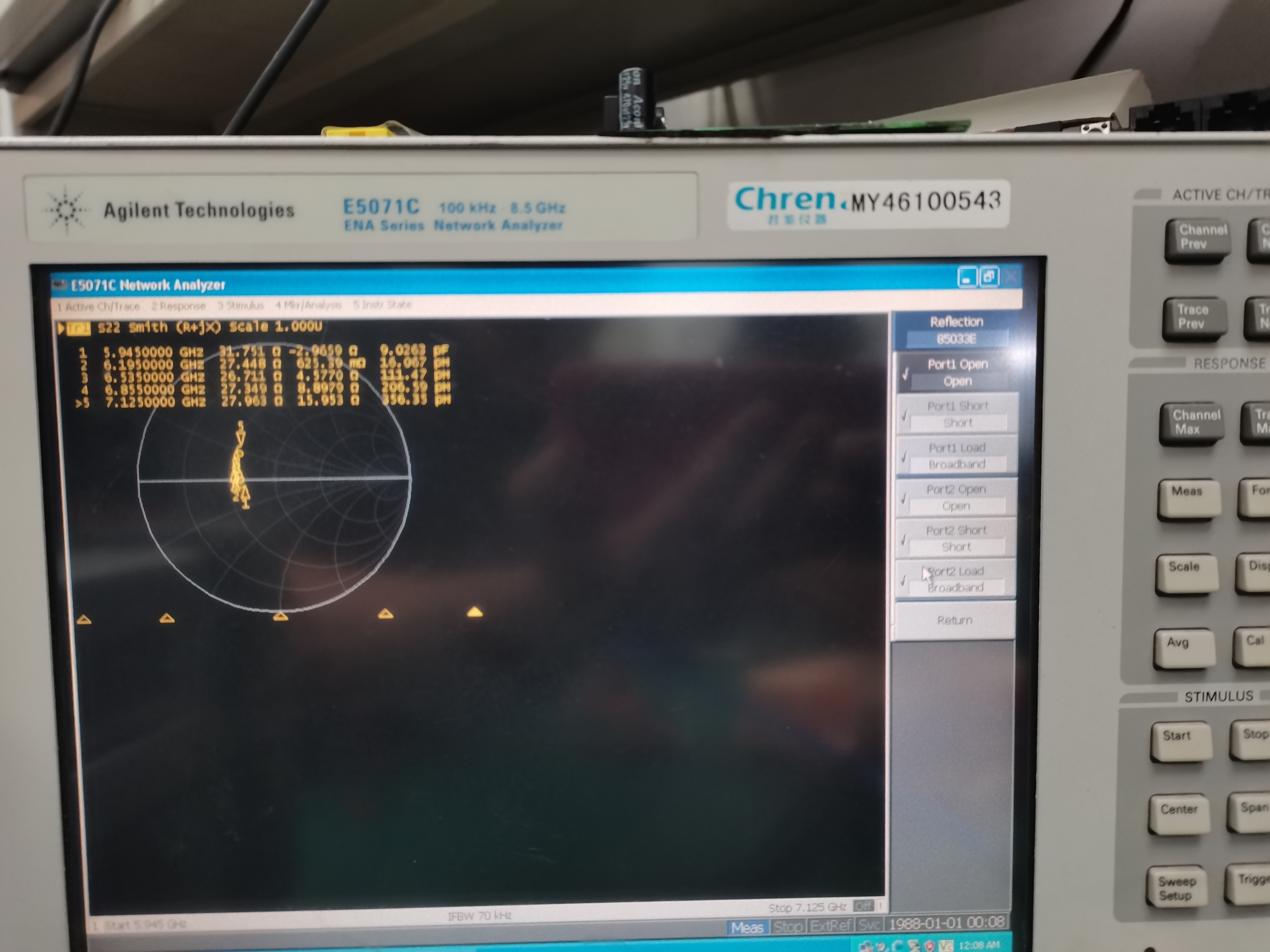

一般測試增益為了防止輸出功率過大，會加上10dB以上的衰減器，並校準端口1和端口2。

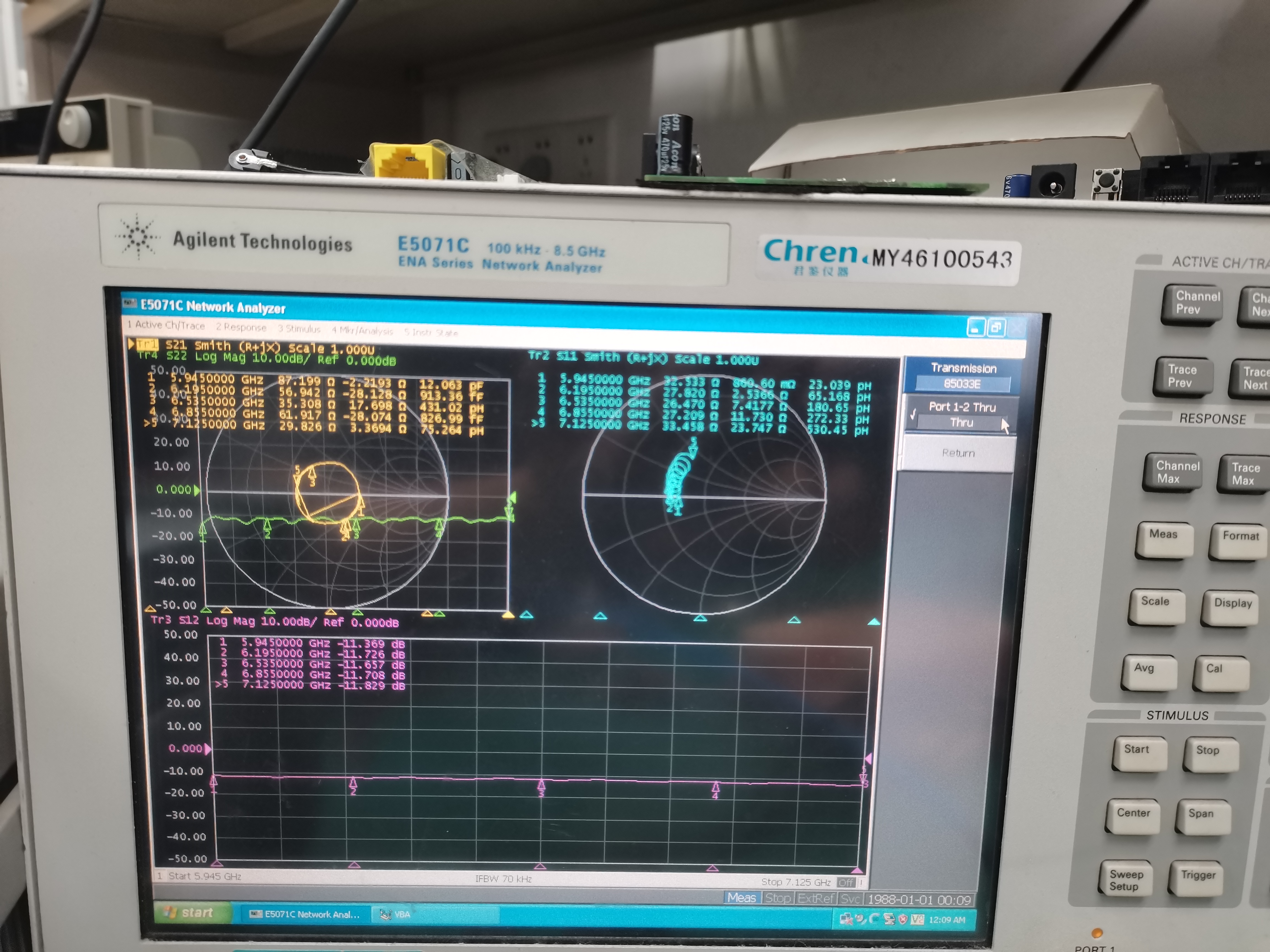

同時校準直通：

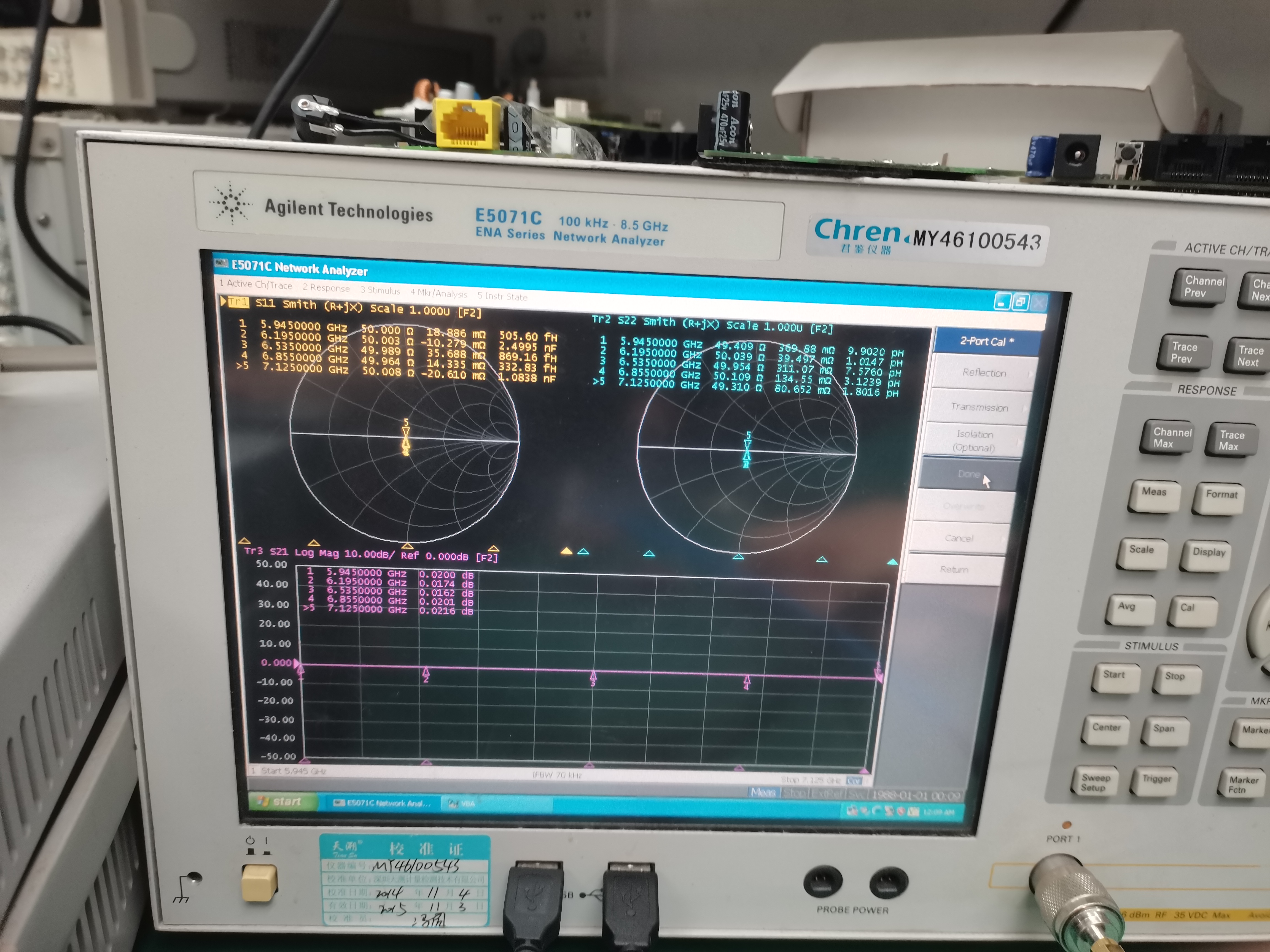

- 最後點擊完成，保存測試工程；

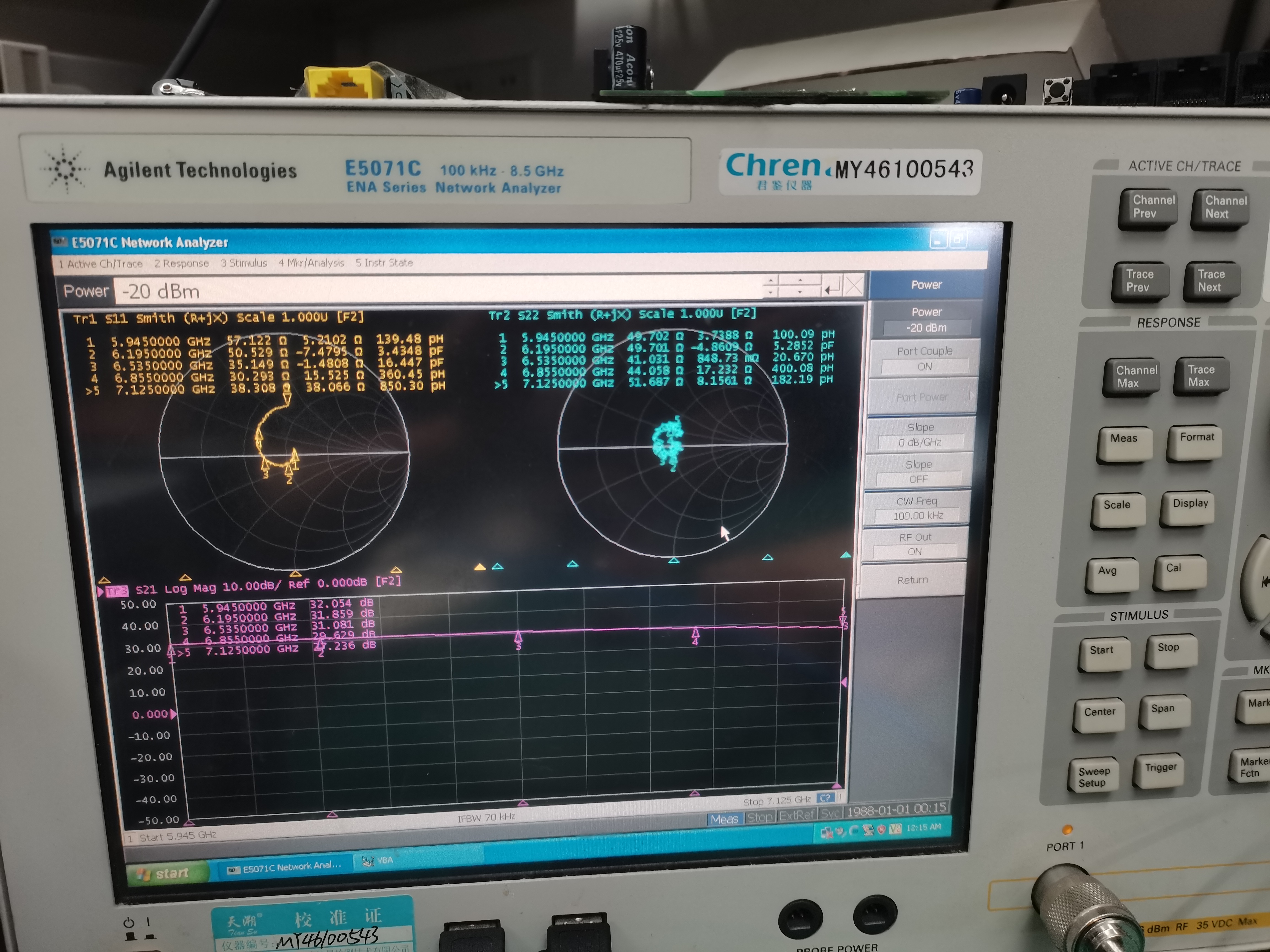

4. 點擊power，設定輸入功率不要過大，-20dBm，RF out射頻口打開；

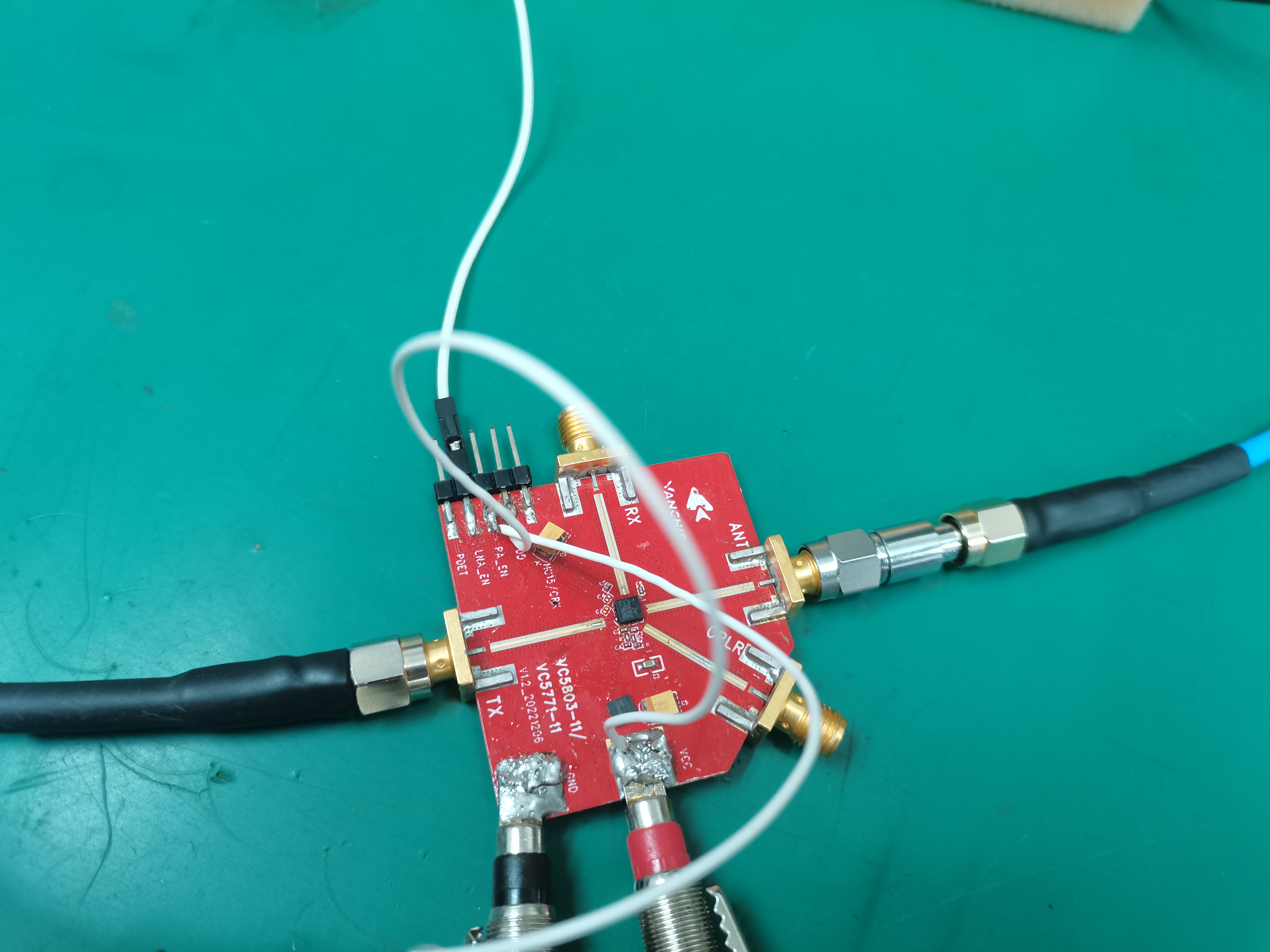

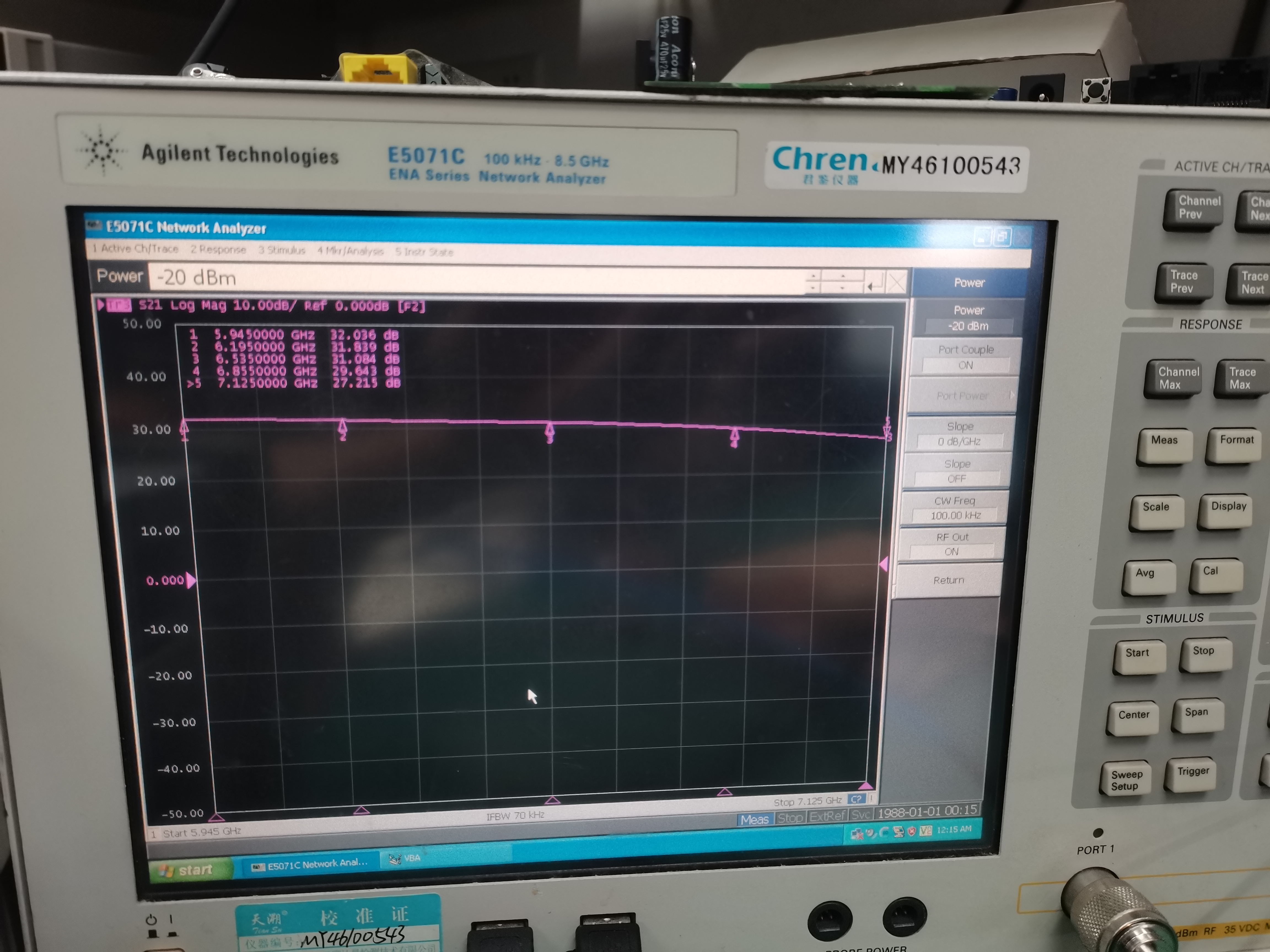

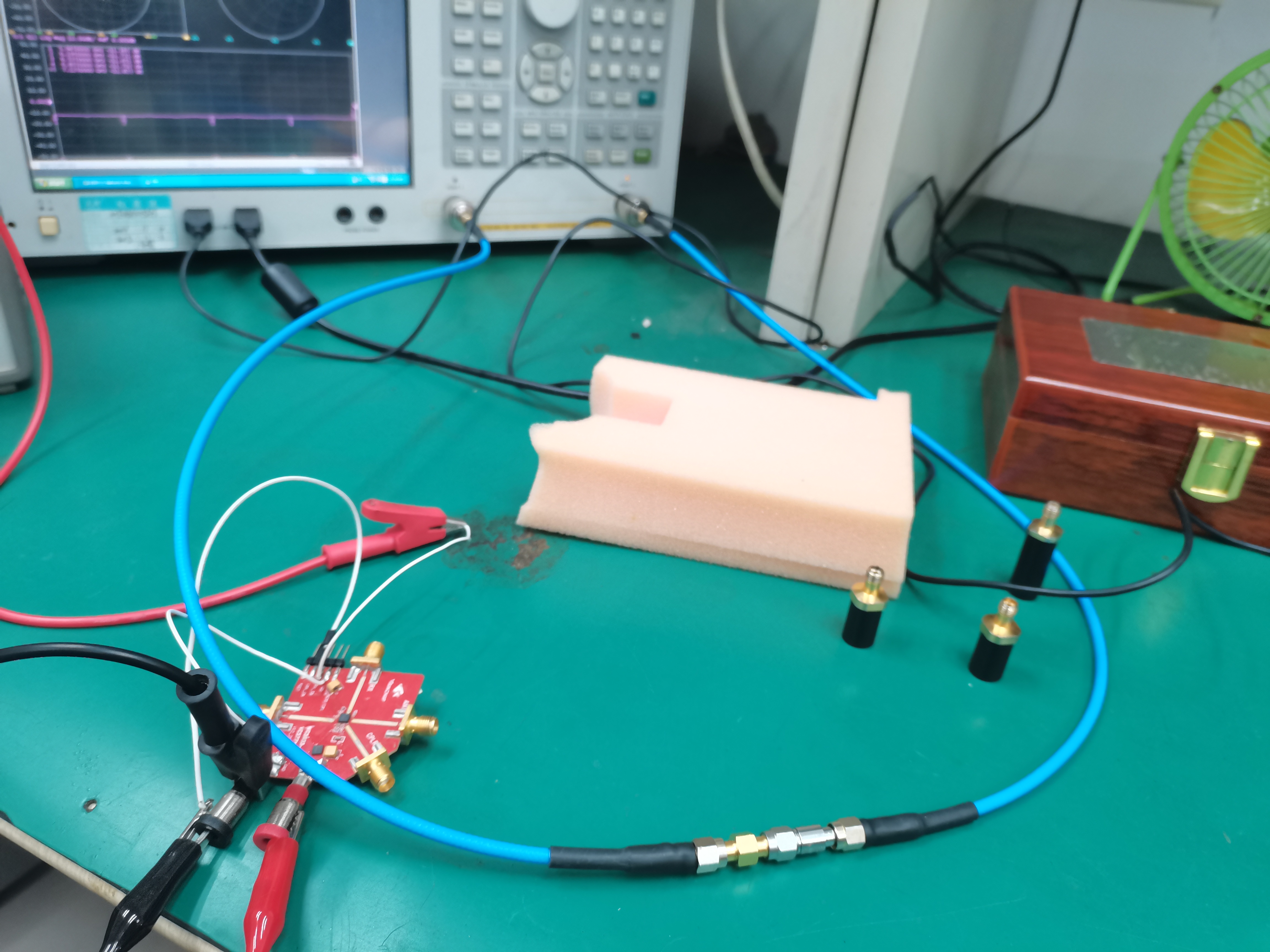

5. 端口1接到TX，端口2接到ANT，模組接上電源，FEM工作，啟用TX，測試TX的增益；
測試多個偏點的增益是否和規格書上面的標準一致。

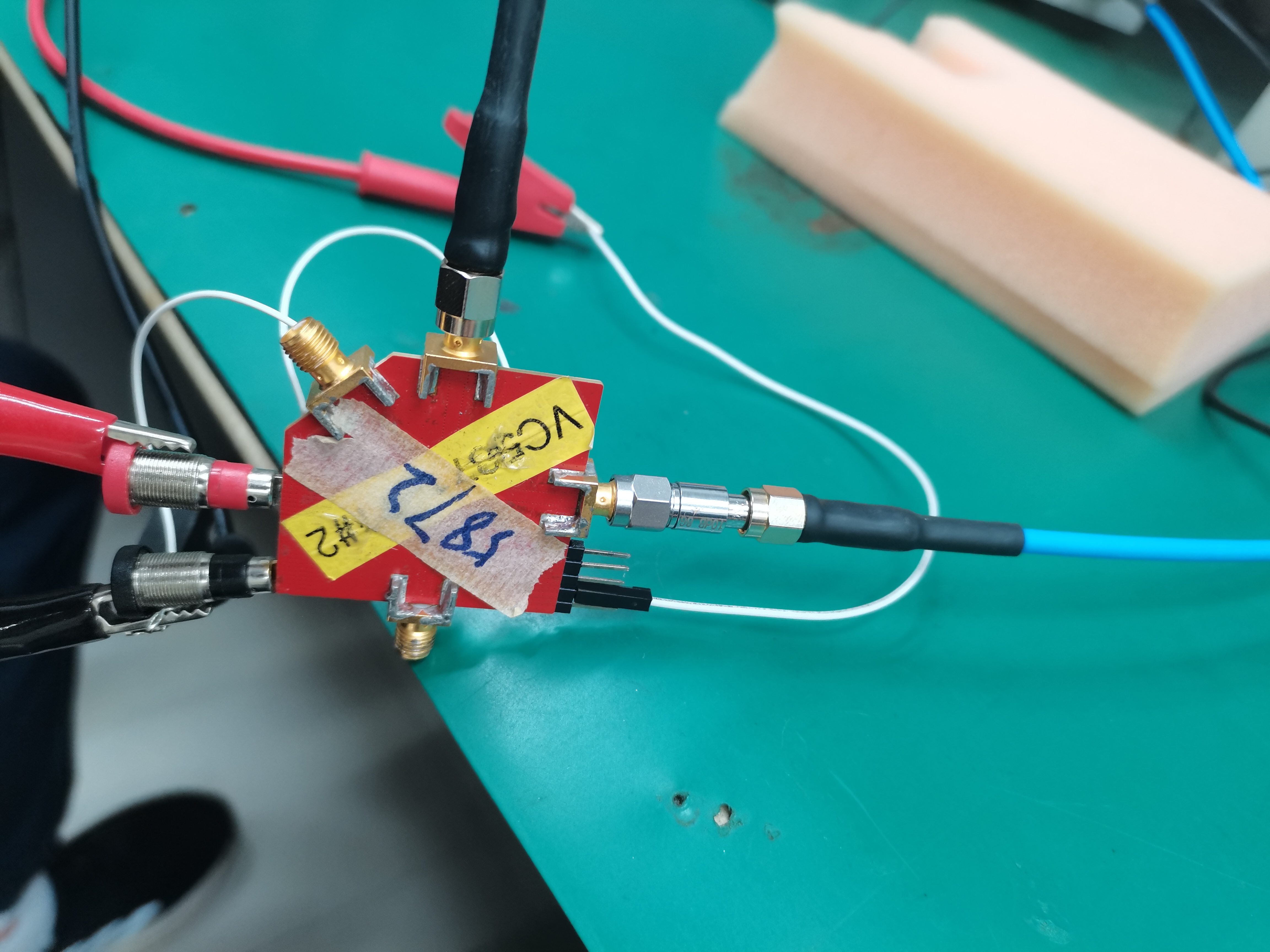

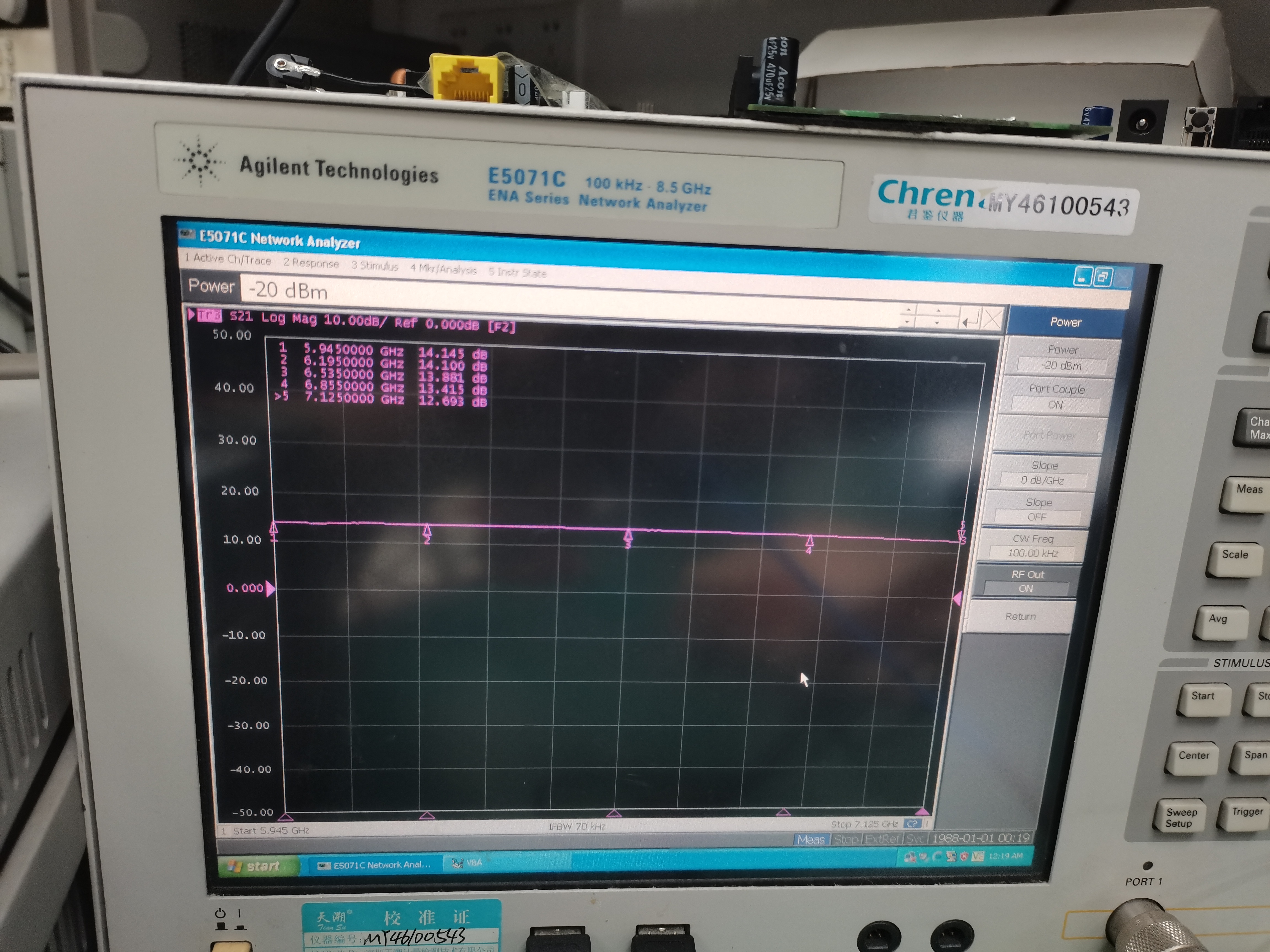

6. 測試RX的增益，端口1接到ANT，端口2接到RX，啟用RX;

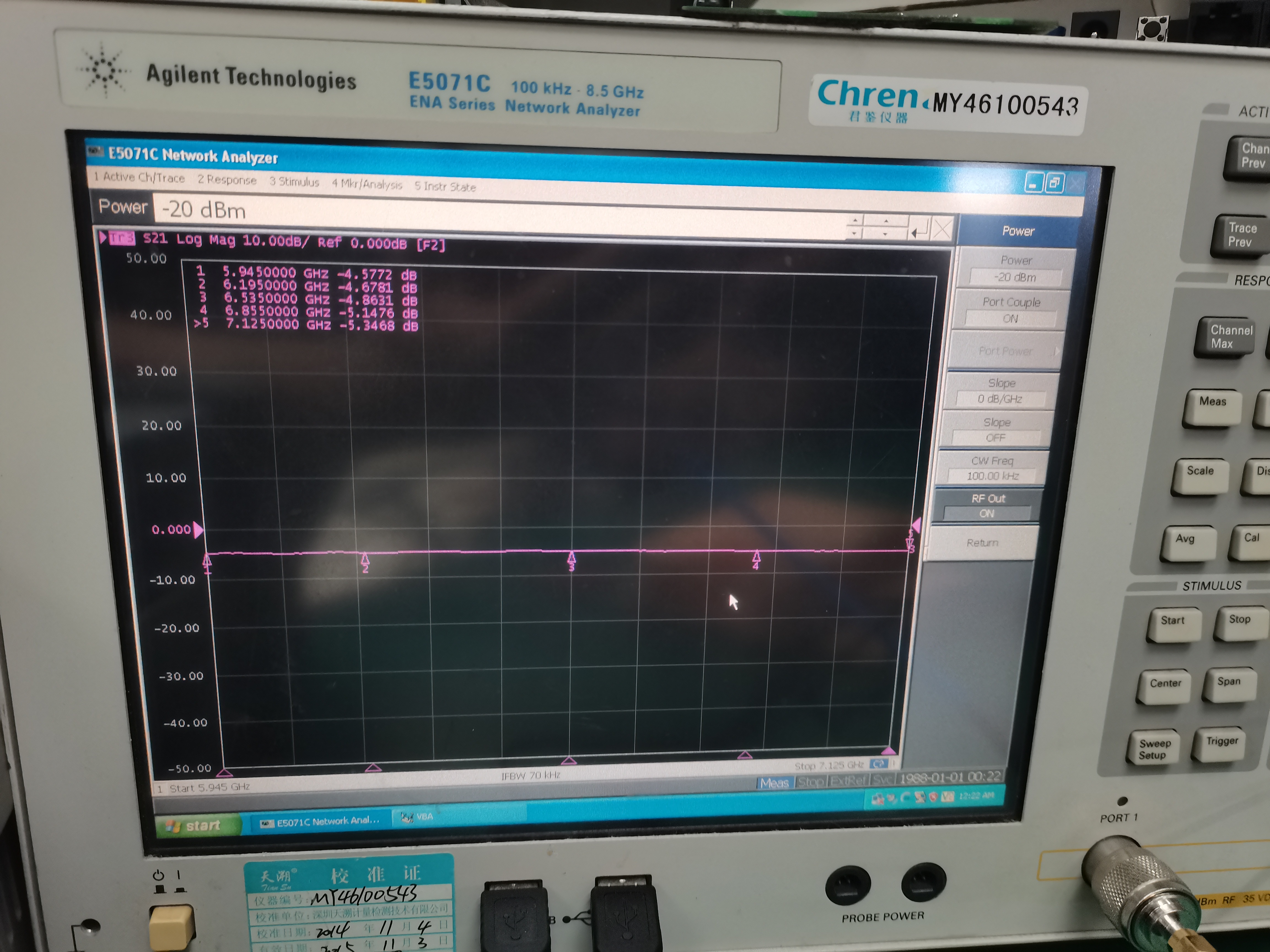

7. 測試LNA的增益，由於LNA模式也是RX模式的一種，因此端口1接到ANT，端口2接到RX，啟用LNA即可；
Q1：這個方法能測試其他頻段的增益嗎？
A1: 不管是2.4G/5G/6G的FEM，步驟都一樣，只是在前面校準的時候，測試頻點和頻段需要調整。
Q2: 上電後，網分測試不到數據？
A2: 需要檢測模組的通電，fem的啟用是否都接正確了。
Q3: 測試出來的結果和規格書有差距怎麼辦？
A3: 也有可能是板子與板子之間有差距，或者上面的電容不太一樣，一般在0.5dbm-1dbm之間都是正常的。
Q4：RX的測試端口為什麼和TX不一樣？
A4：應為1端口一直都是作為發射端，2端口作為接收端，所以測試RX剛好和TX相反，需要調換一下；
Q5: 校準時可以不加衰減器嗎？
A5: 可以不加，但是為了防止操作和設定不當，輸出功率過大，容易損壞設備，一般都會加上。
