在三相圖騰柱PFC為了獲得更好的控制效果,電壓感測器迴路不僅設計了外部硬體濾波器,還增加了軟體的數位濾波器來實現。公式如下所示:

GAF(s)代表硬體濾波器的傳遞函數。GDF(s)可根據BUS電壓採樣的電路參數計算得出,公式如下:

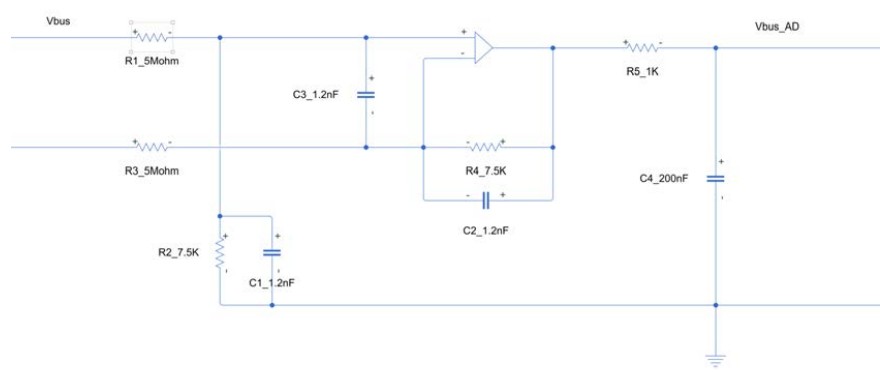

下圖為BUS電壓採樣電路的設計:

GDF(s)代表數位濾波器的傳遞函數, 需結合測試的實際狀況來做設計,本例設計數位陷波濾波器來對BUS電壓來進行濾波,以下為數位陷波濾波器計算式。

𝑓 代表需要抑制的頻率; 𝑄 可調節衰減強度。

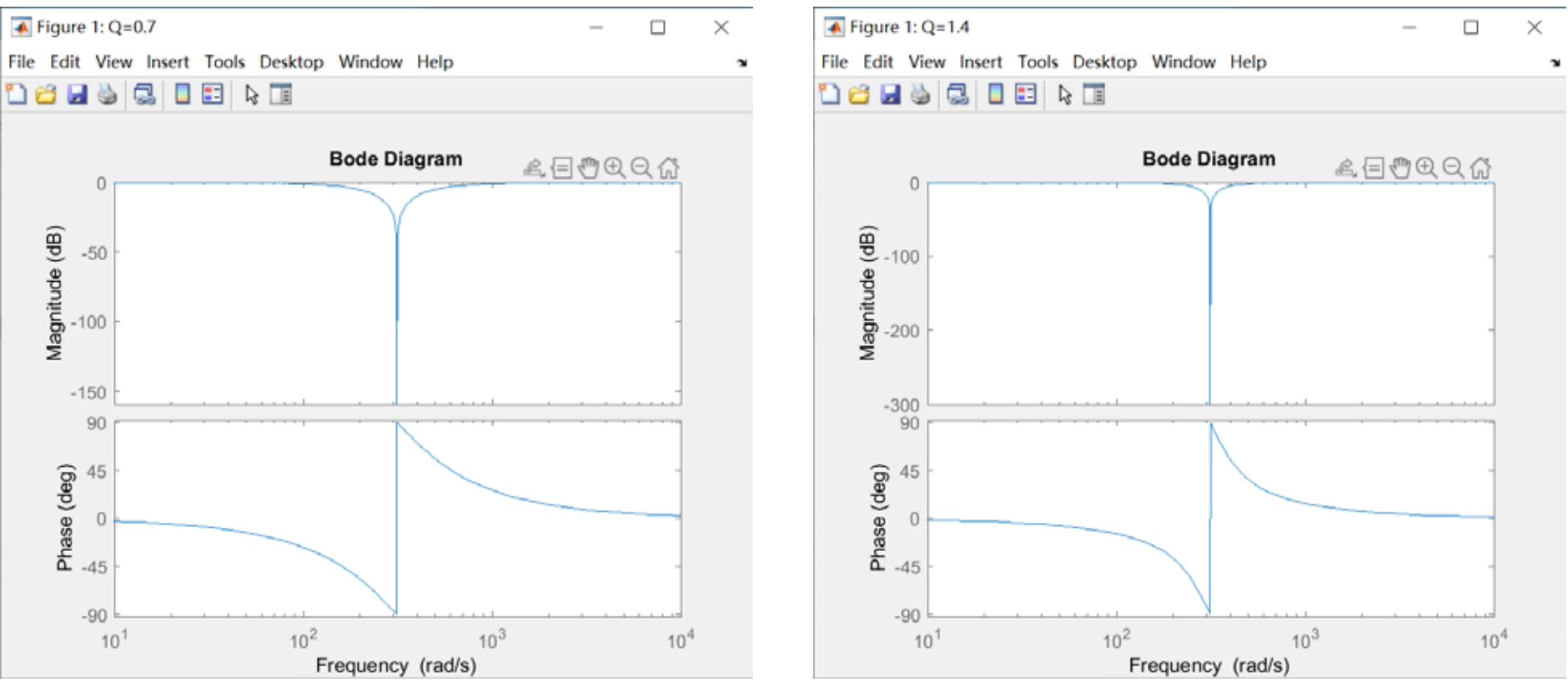

下兩圖為𝑄 = 0.7 和𝑄 = 1.4 的波德圖, 可看出其衰減強度的差異。

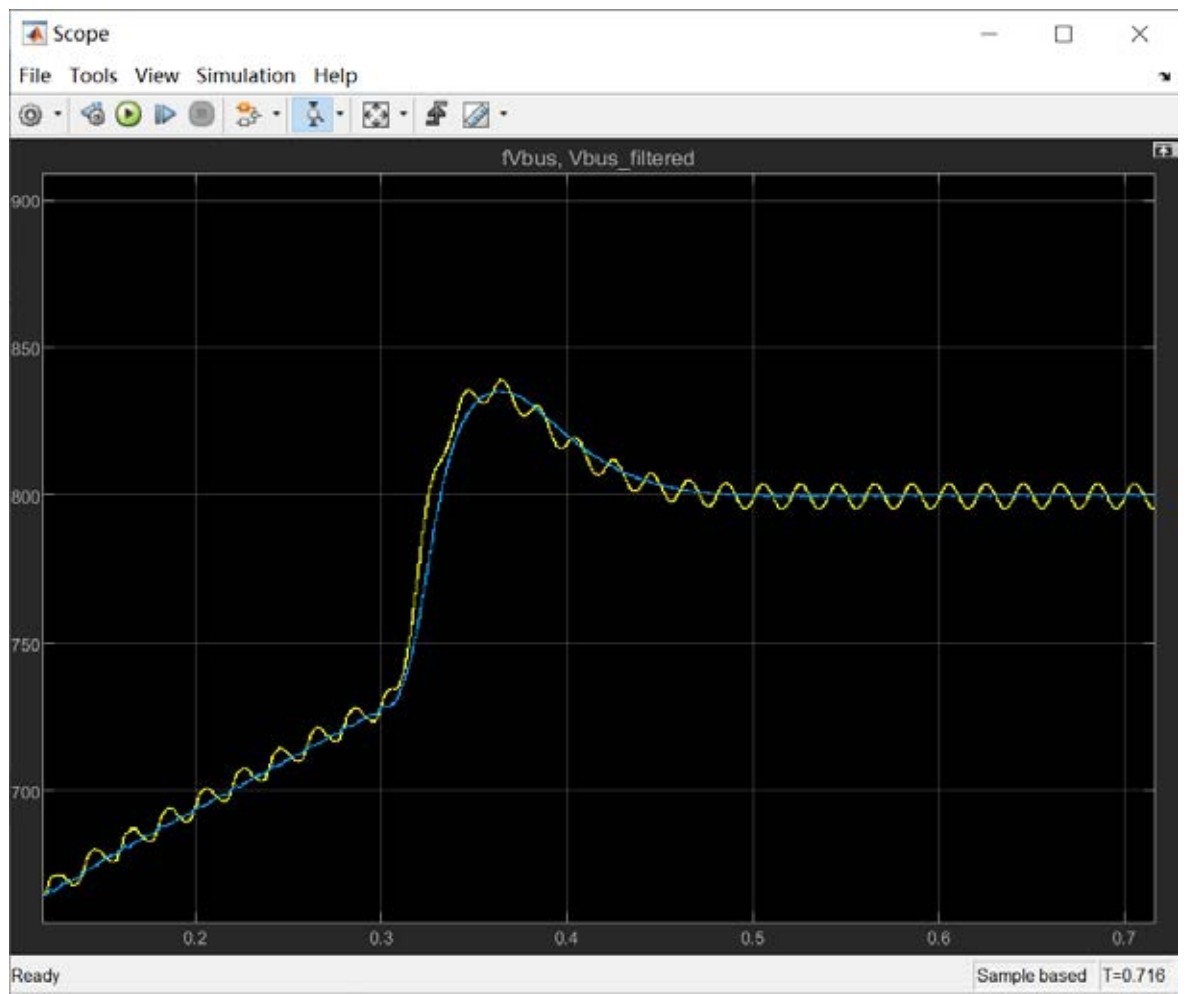

總結,如圖「帶陷波濾波器的BUS電壓模擬」所示,黃色曲線為模擬不穩定狀態的BUS電壓,藍色曲線為濾波後的BUS電壓。

若BUS電壓採樣不穩定,三相電流可能會失衡並增加總諧波失真(THD)。

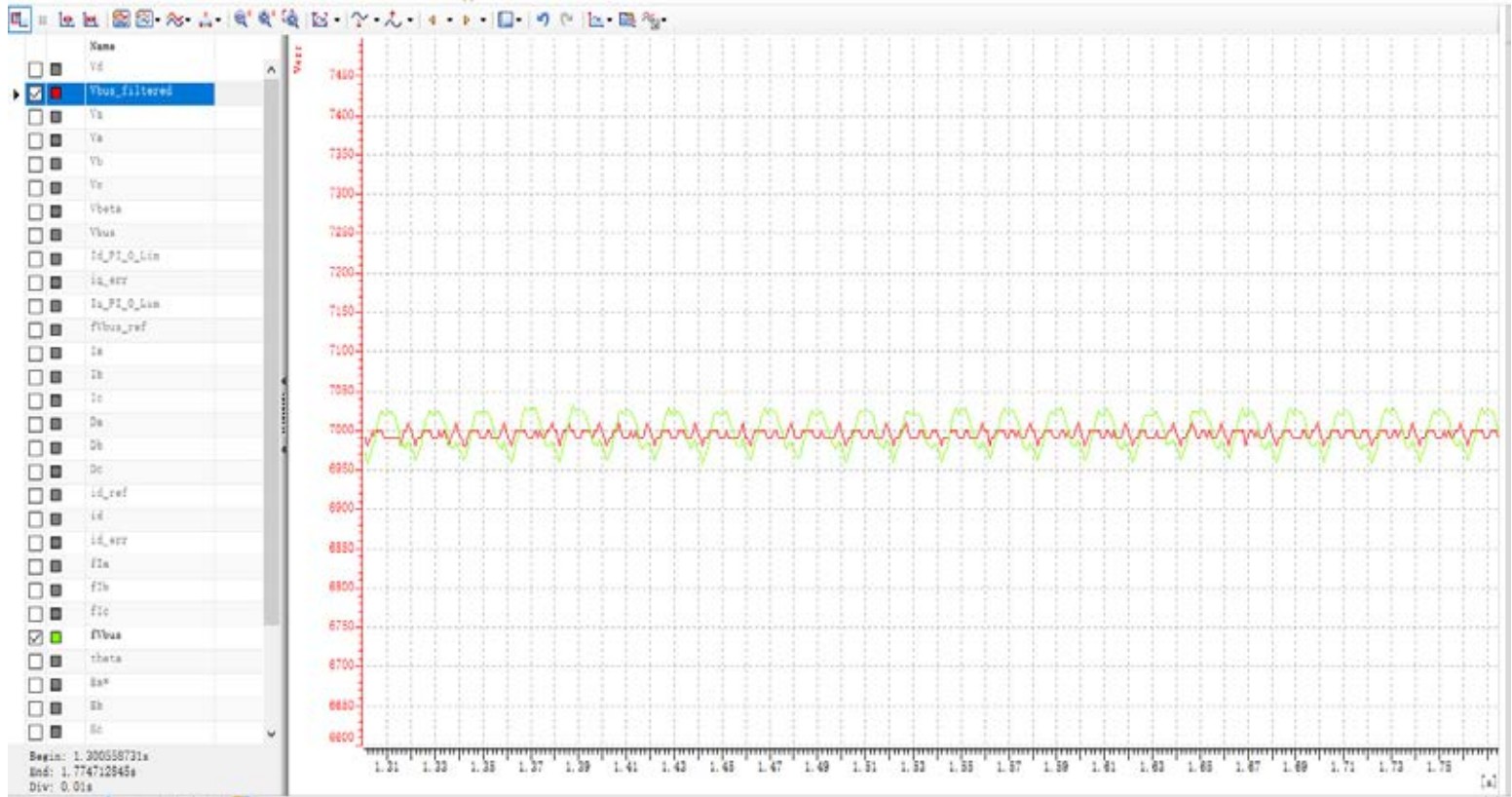

實際電路是存在著50Hz 波動,如圖「實測BUS電壓與濾波後BUS電壓」所示,紅色曲線為濾波後的BUS電壓。
