<本文章部分圖片與開發板照片均來自意法半導體原廠>
（截至2025年4月）

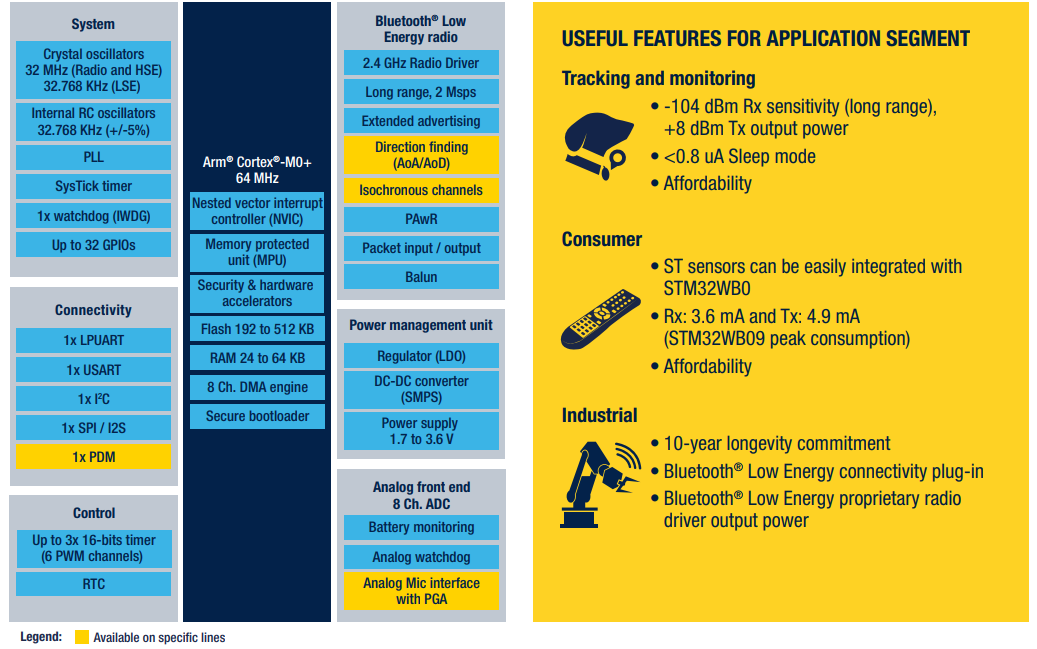

1. 核心架構與無線性能
- 內核：基於 Arm Cortex-M0+ 內核，主頻最高 64 MHz，動態電流 15.5 μA/MHz。
- 無線協議：通過 Bluetooth® 低功耗 5.4 認證，支持 2 Mbps 高速率、1.3 km 長距離通信（編碼 PHY）及 廣播擴展（PAwR）。
- 射頻性能：接收靈敏度 -104 dBm（長距離），發射功率 +8 dBm，集成巴倫和 IPD 濾波器，簡化天線設計。
2. 功耗與電源管理
- 超低功耗模式：
- 睡眠模式：電流 <0.8 μA（保留 RAM）。
- 深度睡眠模式：電流 0.9–1.2 μA（支持無線電喚醒）。
- 收發功耗：接收峰值 3.6 mA，發射峰值 4.9 mA（0 dBm）。
- 供電優化：支持 1.7–3.6 V 寬電壓，內置 SMPS 降壓轉換器，提升能效。
3. 存儲與封裝
- 存儲配置：
- STM32WB05xZ：192 KB Flash + 24 KB RAM，適用資產跟蹤等精簡場景。
- STM32WB09：512 KB Flash + 64 KB RAM，滿足工業應用複雜需求。
- 封裝：支持 32 引腳 VFQFPN 和 36 引腳 WLCSP 等小型封裝。
4. 應用場景
- 工業領域：支持 AoA/AoD 定位（資產跟蹤）、Bluetooth® 私有協議及 10 年長期供貨計劃。
- 消費電子：適用於電子貨架標籤（ESL）、可穿戴設備等，受益於低時延與高性價比。
- 物聯網（IoT）：通過 Bluetooth Mesh 和 Thread 協議支持多節點組網。
5. 開發支持與生態
- 工具鏈：全面兼容 STM32Cube 生態系統，提供協議棧、驅動庫及參考設計。

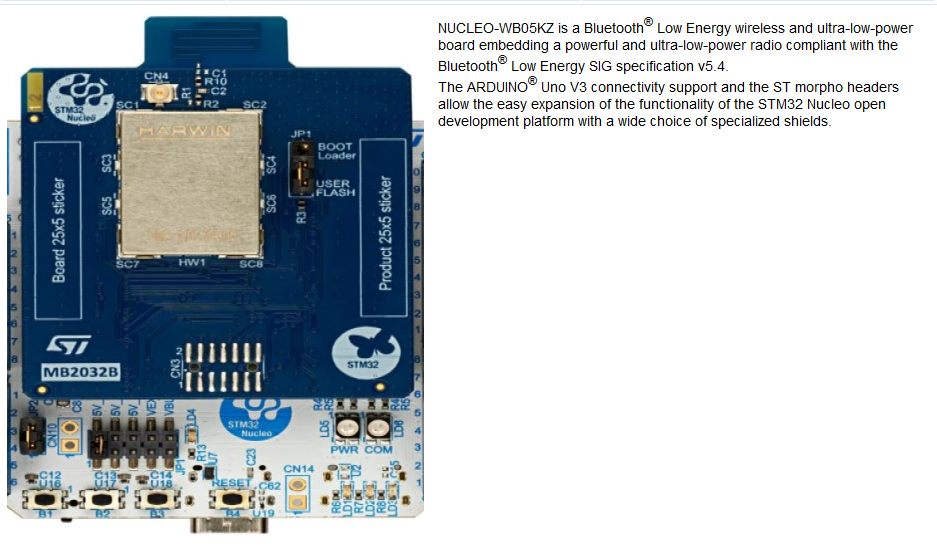

- 開發板與示例：如 STM32WB09KE 提供 I2C 外設接口，可快速驅動傳感器（如 AHT30）。
- 射頻設計簡化：復用 BlueNRG-LPS PCB 參考設計，降低開發門檻。
6. 性價比優勢
- 成本控制：STM32WB05 建議零售價低至 $0.79（10k 批量），支持雙層 PCB 設計降低物料成本。
- 長期供貨：工業級產品提供 10 年供貨保障，適合長期項目部署。

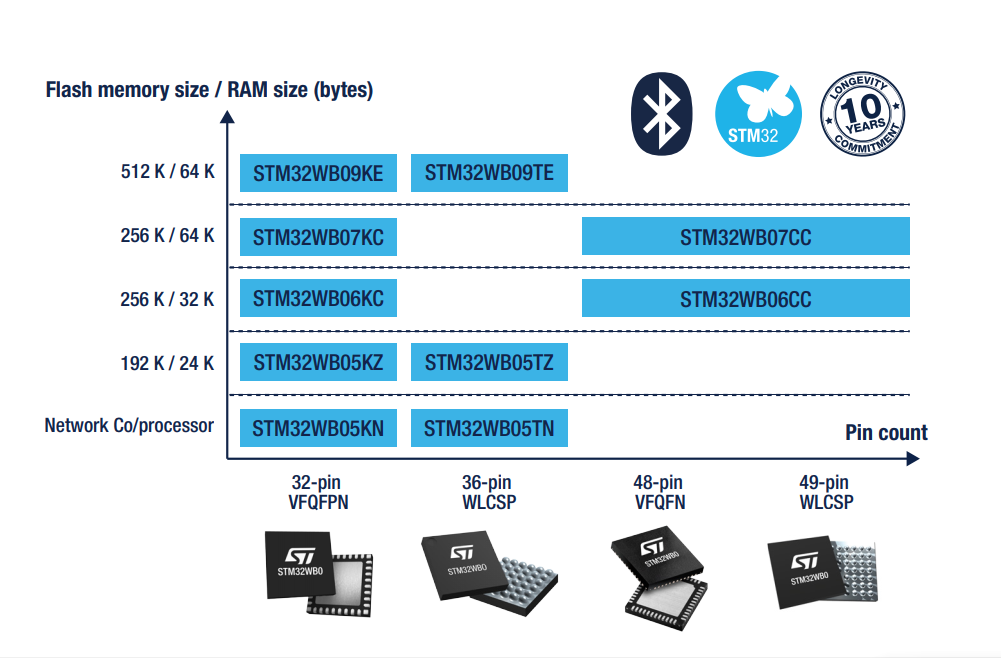

STM32WB0 系列選型指南
（截至2025年4月）
1. 型號分類與存儲配置
- STM32WB05：入門型號，支持 192 KB Flash + 24 KB RAM，適用於低成本藍牙應用（如電子標籤、簡單傳感器節點）。
- STM32WB06/07：中端型號，存儲容量介於 WB05 與 WB09 之間，支持更複雜協議棧和物聯網場景（如智能家居控制節點）。
- STM32WB09：旗艦型號，提供 512 KB Flash + 64 KB RAM，滿足工業級應用需求（如資產追蹤、多協議網關）。
2. 關鍵差異與適用場景
- 性能定位：
- WB05：主打成本敏感型市場，支持雙層 PCB 設計以降低硬體成本。
- WB06/07：平衡性能與成本，支持藍牙 5.4 和私有協議，適用於中等複雜度物聯網設備。
- WB09：面向高性能場景，支持 Bluetooth Mesh 和 AoA/AoD 定位，滿足工業級長期穩定性要求。
- 開發支持：
- WB09 提供 STM32WB09KE 開發板，集成 I2C 等外設接口，可快速驅動傳感器（如 AHT30 溫濕度傳感器）。
3. 型號演進與擴展
- 產品線擴展：
- WB09 作為首批發布型號，於 2024 年推出；後續新增 WB05 和 WB06/07，進一步覆蓋不同市場需求。
- 長期供貨保障：工業級型號（如 WB09）提供 10 年供貨承諾，適配長期項目部署。
如何選擇合適的STM32WB0型號？
（截至2025年4月）
一、核心參數對比
| 型號 | 存儲容量 | 適用場景 | 關鍵特性 |
|---|---|---|---|
| STM32WB05 | 192 KB Flash 24 KB RAM |
低成本藍牙標籤、傳感器節點 | 支持藍牙5.4、AoA/AoD定位、雙層PCB設計降低成本，單價低至$0.79（10k批量） |
| STM32WB06/07 | 256–384 KB Flash 32–48 KB RAM |
中等複雜度物聯網設備 | 擴展外設接口（如I2C/SPI）、支持私有協議和藍牙Mesh組網 |
| STM32WB09 | 512 KB Flash 64 KB RAM |
工業級資產跟蹤、多協議網關 | 支持1.3 km長距離通信、PAwR廣播擴展、工業級10年供貨保障 |
二、選型步驟
-
明確性能需求
- 簡單控制任務（如電子標籤）：選擇 WB05，其M0+內核和192 KB Flash可滿足基礎藍牙功能。
- 中等數據處理（如智能家居節點）：選擇 WB06/07，平衡協議棧複雜度和外設擴展能力。
- 高並發或長距離通信（如工廠設備監控）：選擇 WB09，其512 KB Flash支持複雜算法和多協議並行。
-
評估存儲與外設需求
- WB05：僅需24 KB RAM時適用，但需避免運行複雜協議棧（如Mesh）。
- WB09：需驅動LCD或攝像頭時，優先選擇其大內存和高速接口。
-
功耗與成本權衡
- 電池供電設備：優先 WB05（睡眠模式電流<0.8 μA）。
- 成本敏感型項目：採用 WB05 + 雙層PCB方案，可降低30%物料成本。
-
長期穩定性驗證
- 工業場景：選擇 WB09，其通過SESIP3安全認證並提供10年供貨承諾。
三、典型應用場景
- 電子貨架標籤（ESL）：WB05的PAwR技術可同步更新數千個標籤，深度睡眠延長電池壽命至10年。
- 資產跟蹤系統：WB09支持AoA/AoD定位，誤差<1米，適用於機場/倉儲管理。
- 智能家居網關：WB06/07通過藍牙Mesh連接傳感器，並集成Zigbee/Thread多協議轉發。
四、開發支持
- 工具鏈：全系列兼容STM32CubeMX，提供協議棧和驅動庫，縮短開發周期。
- 硬體參考：復用BlueNRG-LPS的PCB設計（如天線布局），降低射頻開發難度。
通過以上維度的綜合評估，可快速定位適配項目需求的STM32WB0型號。
STM32WB06/07 藍牙 Mesh 應用支持
一、核心協議支持
- Bluetooth Mesh 標準協議：WB06/07 符合 Bluetooth SIG 核心規範 5.4，支持標準 Mesh 網絡協議，可實現多節點組網與廣播通信。
- 私有 Mesh 協議擴展：支持定製化 Mesh 協議棧，適用於需高安全性或特定通信邏輯的場景（如工業控制）。
二、典型應用場景
-
智能家居控制網絡
- 通過 Mesh 組網連接燈光、溫濕度傳感器等設備，支持 低時延控制 與 多跳通信，覆蓋範圍可擴展至整棟建築。
- 結合 PAwR（廣播擴展） 技術，實現數千節點同步更新（如智能開關狀態批量下發）。
-
工業傳感器網絡
- 支持 長距離編碼 PHY（需搭配 WB09 型號實現 1.3 km 通信），在工廠環境中構建低功耗傳感器監測網絡，實時上報設備狀態。
- 通過 AoA/AoD 定位 功能，實現資產追蹤與路徑規劃（需搭配定位算法）。
-
大規模設備組網
- 基於 Bluetooth Mesh 中繼功能，支持動態路由擴展，適用於商場電子標籤（ESL）或樓宇自動化中的多層級設備管理。
三、開發支持與優化
- 協議棧集成：通過 STM32Cube 生態系統 提供完整 Mesh 協議棧與驅動庫，支持快速開發。
- 硬體設計簡化：復用 BlueNRG-LPS 參考設計（如天線布局），降低射頻開發門檻。
- 安全增強：支持 SESIP3 安全認證，確保 Mesh 網絡數據傳輸的加密性與設備身份合法性。
四、選型建議
- 中等複雜度 Mesh 場景（如家庭自動化）：優先選擇 WB06/07，其 256–384 KB Flash 容量可滿足協議棧與用戶程序共存需求。
- 高密度節點場景：需結合 WB09 的長距離通信能力或 WB05 的低成本方案進行混合組網設計。
通過上述特性，STM32WB06/07 在藍牙 Mesh 應用中兼具靈活性與性價比，適用於從消費級到工業級的多樣化需求。
