EDSFF 與 PCIe Gen6：企業級儲存與高速互連的未來

隨著資料中心與高效能運算（HPC）需求的快速成長，傳統的儲存與互連架構正面臨前所未有的挑戰。EDSFF 與 PCIe Gen6 作為新一代的標準，正逐步改變伺服器與儲存設備的設計思維，為企業帶來更高效能、更高密度與更佳的能源效率。

一、什麼是 EDSFF？

EDSFF（Enterprise and Datacenter Storage Form Factor） 是由 SNIA（Storage Networking Industry Association）主導制定的儲存裝置外型規格，目的是取代傳統的 2.5 吋與 M.2 SSD，解決其在高密度部署與散熱上的限制。

EDSFF 的主要外型分類：

EDSFF 的優勢：

·       高效能與高功耗支援：支援高達 70W，遠高於傳統 SSD 的 25W 限制。

·       優化散熱設計：更大的表面積與氣流導向設計，提升熱管理效率。

·       高密度部署：例如在 1U 機殼中可部署多達 32 顆 E1.S SSD。

·       多功能性：支援 SSD、NIC、GPU 等多種 PCIe 裝置共用機殼。

二、PCIe Gen6：高速互連的下一步

PCIe 6.0 是由 PCI-SIG 發布的最新一代 PCI Express 標準，於 2022 年正式定案。相較於 PCIe 5.0，其頻寬翻倍，達到 64 GT/s，並引入多項關鍵技術以支援未來的高效能應用。

PCIe Gen6 的關鍵特性：

·       雙倍頻寬：x16 配置下可達 256 GB/s 雙向傳輸速率。

·       PAM4 調變技術：每個時鐘週期傳輸 2 bit，提升資料密度。

·       FLIT（Flow Control Unit）封包架構：固定 256 Byte 封包，簡化錯誤檢查與處理。

·       FEC（Forward Error Correction）：結合 CRC 提供低延遲錯誤修正。

·       向下相容性：與 PCIe 1.0~5.0 完全相容。

為什麼 PCIe 6.0 是資料中心的關鍵？

·       AI/ML 與 HPC 應用：需要極高的資料吞吐量與低延遲。

·       儲存與記憶體融合：如 CXL、NVMe over Fabrics 等新技術依賴高速互連。

·       能源效率：PAM4 與 L0p 低功耗狀態設計，兼顧效能與節能。

三、EDSFF + PCIe Gen6：完美結合

EDSFF 與 PCIe Gen6 的結合，為企業級儲存與伺服器設計帶來革命性變化：

·       高通道數支援：E3.L 可支援 PCIe x16，充分發揮 PCIe 6.0 頻寬。

·       高功耗設計：EDSFF 支援高達 70W，滿足 PCIe Gen6 裝置的功耗需求。

·       訊號完整性優化：EDSFF 接頭設計考量高頻訊號傳輸，適配 PCIe 6.0。

·       未來擴展性：支援 PCIe 5.0、6.0，甚至預留空間給未來世代。

結語

隨著資料密集型應用的普及，從 AI、雲端運算到邊緣設備，EDSFF 與 PCIe Gen6 的結合將成為企業 IT 架構升級的關鍵。它們不僅提供更高的效能與密度，也為未來的儲存與互連技術奠定了堅實基礎。

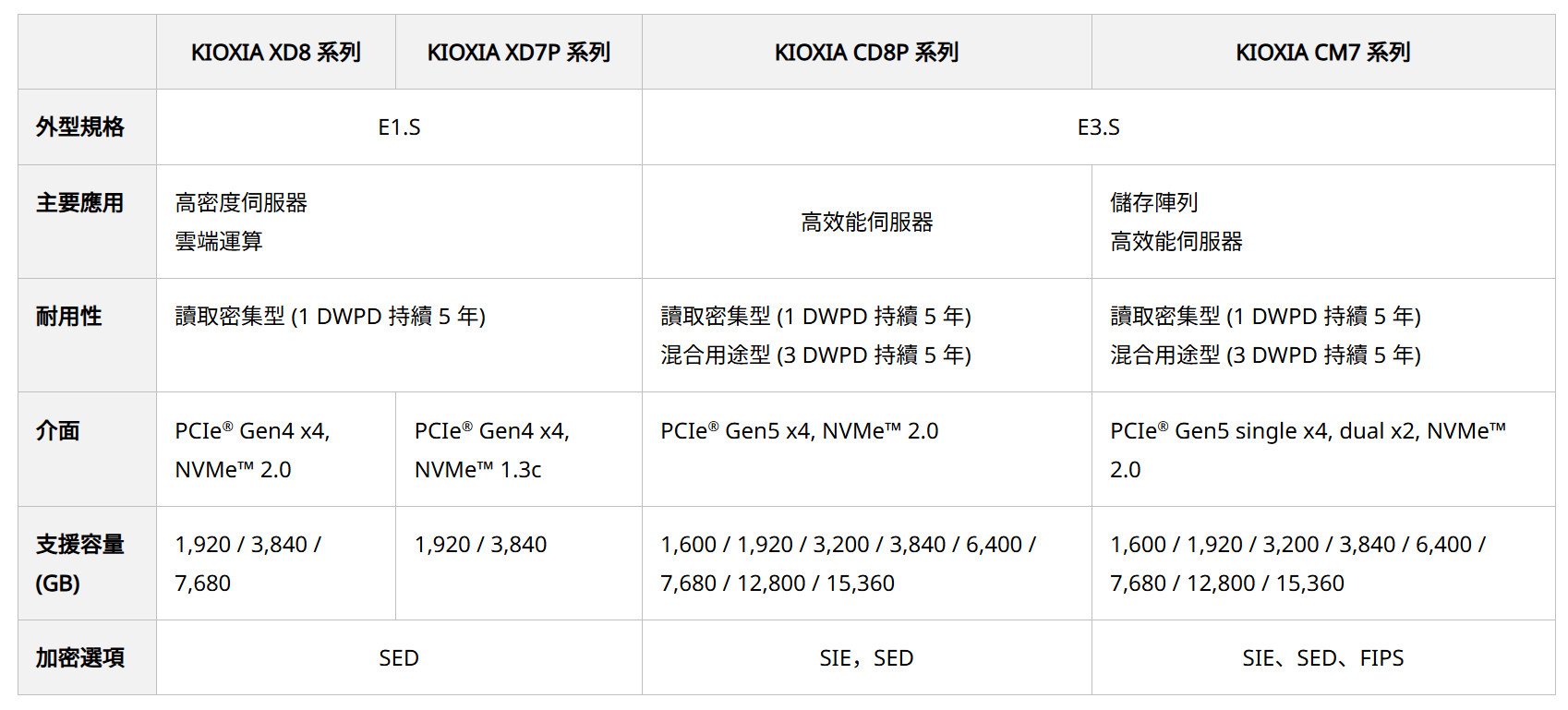

最後提供KIOXIA EDSFF介面的SSD供大家參考及選擇適合的產品,謝謝.
