基於ST STDRIVE101高電流無刷電機的圓形超緊湊型電機控制參考設計

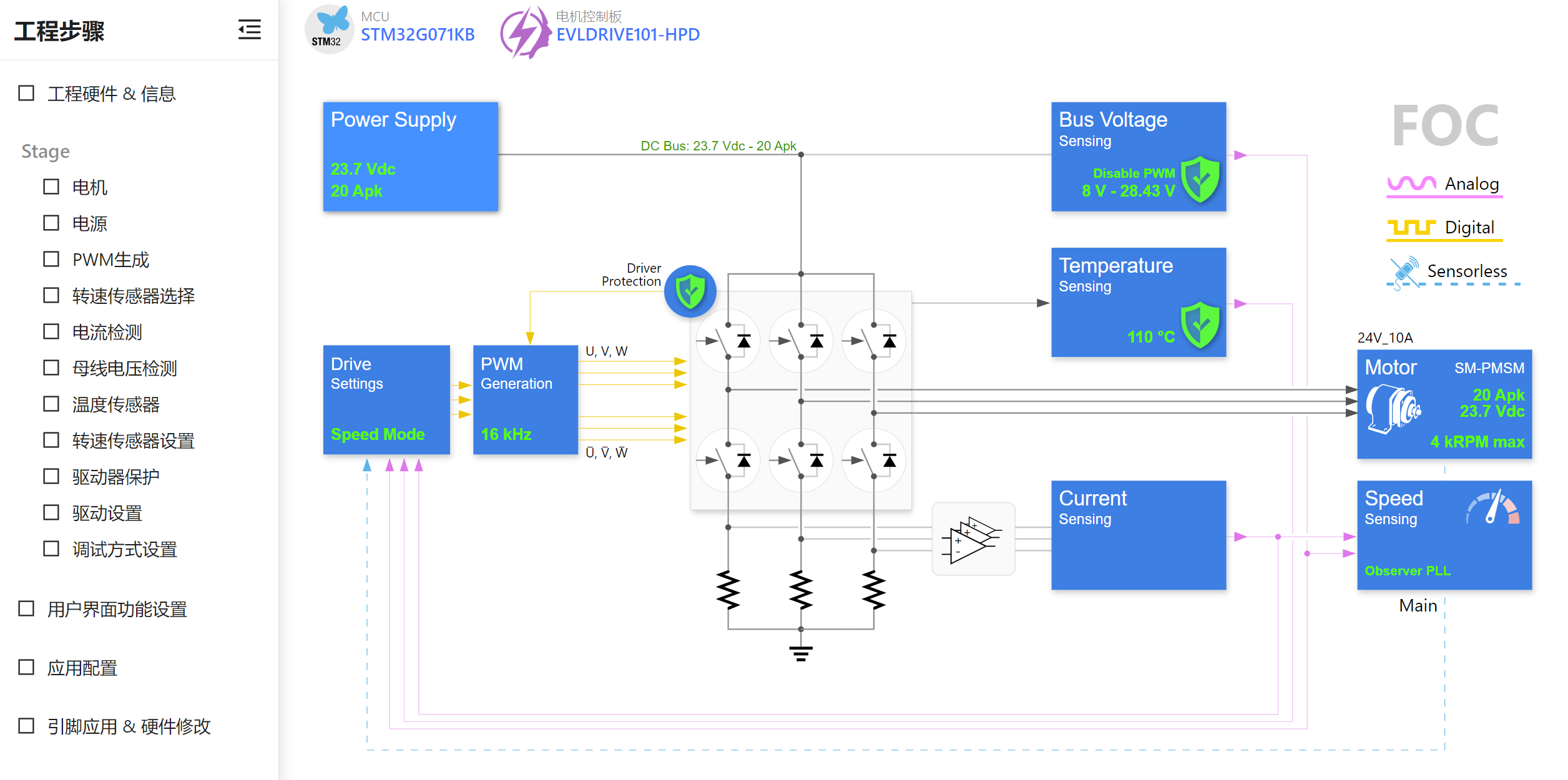

EVLDRIVE101-HPD 是一款用於無刷電機的三相超緊湊型逆變器，基於 STDRIVE101 三相半橋驅動器和 STM32G071KB 微控制器設計完成；它適用於各種驅動技術，包括 FOC 和方波控制，以及有感測器和無感測器的應用。

這款開發板是一種現成可用的靈活解決方案，非常適合需要高輸出電流的電池供電型三相應用。

EVLDRIVE101-HPD內嵌有快速通電電路，可連接/斷開電池，從而極大地延長電池的續航時間。

STL220N6F7 MOSFET擁有較低的Rds(on)，可以在高達750 W的高負載電流下運作。

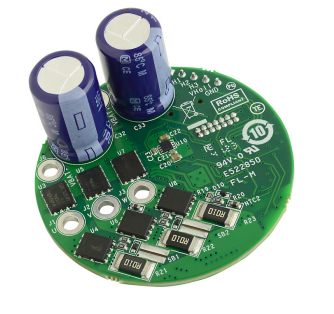

整個設計是在直徑為50 mm的緊湊圓形佈局中完成的。

由於該設計提供了SWD介面，因此支援調試和編程功能，還可以直接進行韌體更新。
