藍牙 | 軟體：QCC309X 耳機工程KSP錄音操作

1、對於QCC3095耳機工程來說，如果採用KSP錄音，其Toolkit版本只能使用Toolkit1.2.23.13，因為它支援Python 3.11。至於為什麼要使用它，後面會解析到。

該版本的Toolkit安裝只能透過Qualcomm Software Center進行安裝，其python3.11也必須安裝完成。

2、打開CMD，進入Source Code目錄裡面。

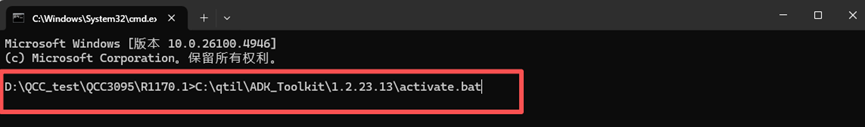

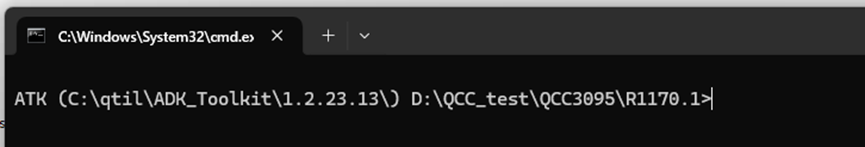

3、執行activate.bat檔案，一定要使用

成功顯示為：

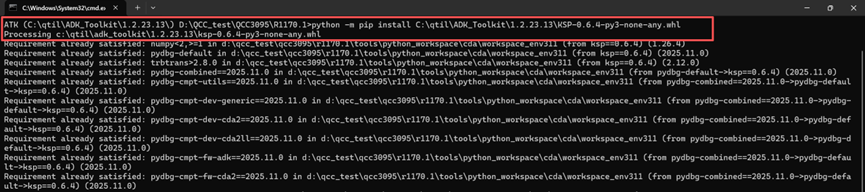

4、輸入指令安裝ksp，其中圈起來的部分對應你工程中audio資料夾的路徑

（這是已安裝的顯示）

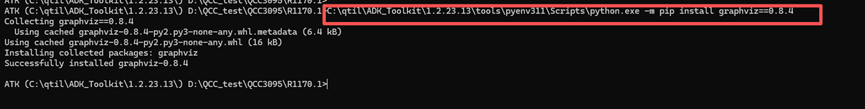

5、輸入指令安裝graphviz

（這是已安裝的顯示）

6、在電腦上安裝Graphviz軟體，然後到https://graphviz.org/download/現在相應的安裝包

7、確認環境變數已設定

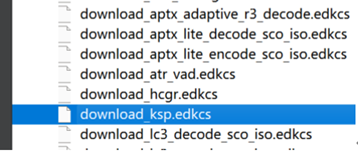

8、打開MDE連接開發板，在ro_fs文件中加入ksp的軟體，該文件可以在工程目錄下找到<ADK>\audio\qcc514x_qcc304x\kalimba_ROM_7120\kymera\prebuilt_dkcs\streplus_rom_release

9、燒錄完成後，連接手機並播放音樂

10、接下來就需要安裝ACAT：

1）、先啟動想要安裝的ADK的Python環境

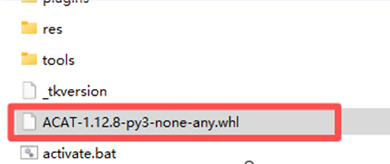

2）將ACAT-x.y.z-py3-none-any.whl複製到ADK的安裝目錄。（通常ACAT-x.y.z-py3-none-any.whl會放在Project\audio\的資料夾下。）

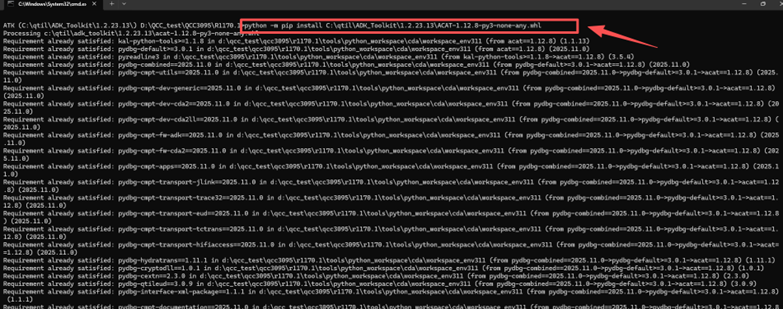

3）執行以下命令安裝ACAT。

python -m pip install ACAT-x.y.z-py3-none-any.whl

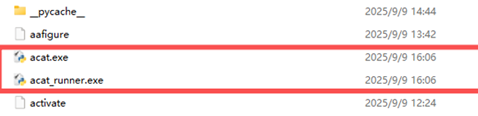

安裝完成後，會生成acat.exe和acat_runner.exe。

11、安裝所需的庫及插件

• python -m pip install -U matplotlib

•https://matplotlib.org/stable/users/installing/index.html

• Python –m pip install graphviz==0.8.4

• 安裝 graphviz for windows

• http://www.graphviz.org/download

• 修改檔案 ADK/tools/pyenv37/Lib/site-packages/graphviz/backend.py

• 如果格式不在FORMATS中：

raise ValueError('未知的格式: %r' % format)

• engine = "C:\QTIL\Graphviz\/bin/dot.exe"

• args, rendered = [engine, '-T%s' % format], None

• 如果 filepath 不為 None:

• args.extend(['-O', filepath])

• rendered = '%s.%s' % (filepath, format)

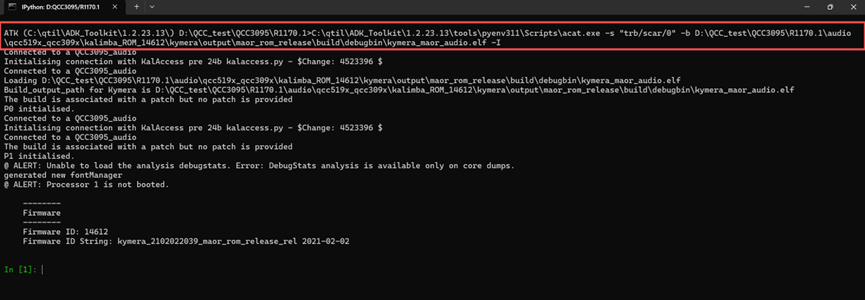

12、執行TRB連結ACAT線上調試指令：

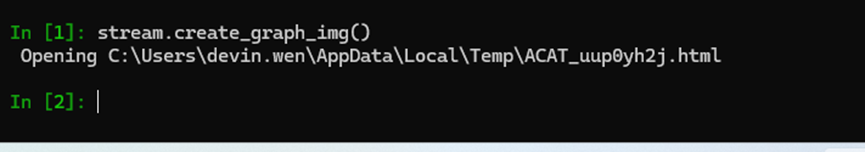

13、輸入指令stream.create_graph_img()生成chain圖

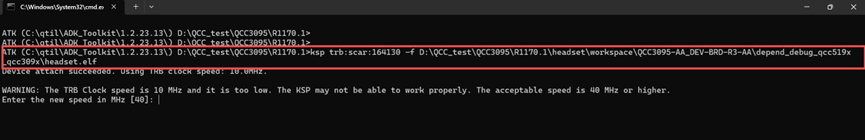

14、開啟ksp：

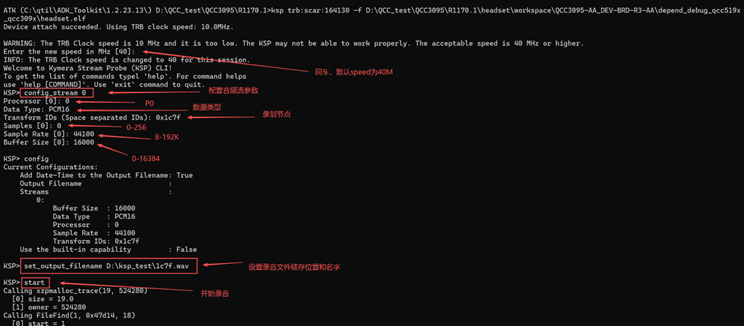

配置相關資料：

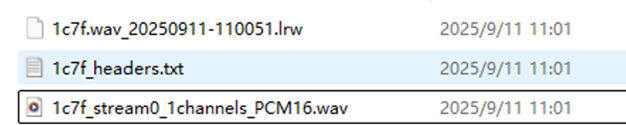

輸入start開始捕捉，按下enter停止捕捉，數據會出現在先前設定的路徑下。

FAQ1：Toolkit1.2.23.13在哪裡下載和安裝？

通過Qualcomm Package Manager 3安裝。

FAQ2: 什麼是KSP？它有什麼用途？

KSP是一種調試工具，使音訊子系統的使用者能夠從Qualcomm Kymera中運行的圖形中嗅探音訊/數據。

FAQ3：ksp錄音時有哪些需要注意的？

KSP錄音不支援USB DBG的介面，只能用TRB連接。

FAQ4: Toolkit1.2.23.13與其他的Toolkit有什麼不同？為什麼不能使用其他的Toolkit？

Toolkit1.2.23.13是該系列晶片中最後一個toolkit，也是該系列晶片中唯一一個支援python3.11的版本，剛好該KSP需要python3.11。

FAQ5: 和之前大大通上提到的KSP方法有哪些差異？

每個系列晶片的操作方法都不一樣，各自存在差異化。
