AP7372是一款由Diodes Incorporated推出的超低壓降（ULDO）線性穩壓器（LDO），其設計目標是針對高性能類比與混合訊號電路所需的低雜訊與寬輸入電壓範圍供電需求。
產品特色
AP7372支援2.7V至20V的寬輸入電壓範圍，最大輸出電流為200mA，適用於高壓至超低壓應用，包括19.5V轉1.2V等場景。其具有高電源抑制比（PSRR），在10kHz時達到90dB，100kHz時為70dB，1MHz時則為52dB，能夠有效隔絕來自電源的噪聲，特別適合敏感類比電路如ADC、DAC與VCO等應用。
AP7372的固定輸出電壓版本有1.8V、2.5V、3.3V及5.0V，輸出電壓精度優於0.8%。此外，其可利用外部分壓電阻調高輸出電壓，支援可調型態。雜訊表現固定為8μVrms，無論輸出電壓如何皆能維持極低值，進一步彰顯其應用於雜訊敏感環境的優勢。
電氣特性與安全防護
AP7372具備超低壓降特性，輸出200mA時典型壓降僅120mV。靜態電流僅66μA，待機關閉時更下降至3.1μA，有利於長時間低功耗運作。除此之外，該LDO支援可編程啟動延遲（soft-start），可藉由接上外部電容調整啟動時間，避免啟動突波對下游元件造成衝擊。此外內建過流及過溫保護，保障系統安全穩定。
典型應用與版圖建議
AP7372極適合高精度儀表、醫療電子、通訊前端及工業量測等需要優異PSRR與雜訊表現的場合。建議使用2.2μF陶瓷電容於輸入及輸出端，且盡量靠近IC擺放，以確保穩定性與訊號完整。
封裝與綠色環保規範
本產品採用U-WLB1012-6 Type A1的晶圓級封裝（WLB），體積極小，利於移動裝置與高度整合型設計需求。完全符合歐盟RoHS與環保規格，對於強調綠色製程的應用商業化具有高度吸引力。

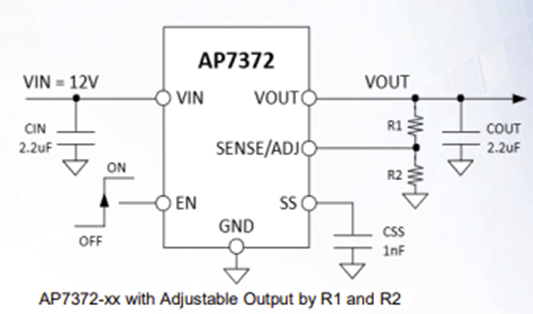

應用線路

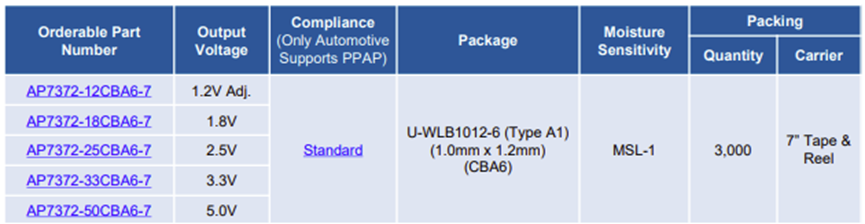

Ordering Information
