TSV772IST 是意法半導體（STMicroelectronics）推出的一款單通道、20MHz 帶寬、單位增益穩定運算放大器，適用於低側電流檢測、信號調理等應用。以下是其
關鍵特性：
主要參數
增益頻寬積（GBP）：20MHz，單位增益穩定
輸入失調電壓：50µV（典型值），200µV（最大值）
輸入偏置電流：2pA（典型值）
噪聲密度：7nV/√Hz
轉換速率（Slew Rate）：13V/µs
電源電壓範圍：2.0V 至 5.5V（單電源供電）
輸入/輸出範圍：軌到軌（Rail-to-Rail）
ESD 防護：4kV HBM
工作溫度：-40°C 至 +125°C（支援車用級版本）
典型應用
低側電流檢測
光電二極體放大器
A/D 轉換器輸入緩衝
應變計訊號調理
高頻信號調理

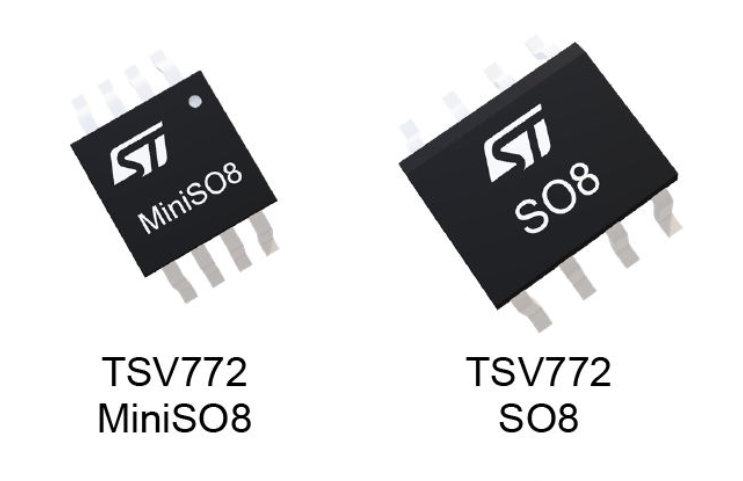

封裝與訂購資訊
封裝：SO-8（TSV772IST）
製造商零件編號：TSV772IST
如需更詳細的資料手冊，可參考 ST 官方文件或附件。

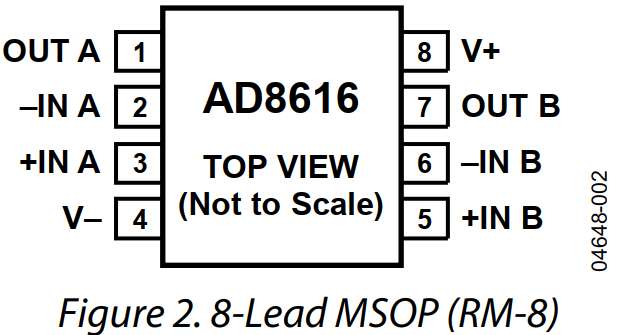

AD8616ARMZ 是 Analog Devices 公司生產的一款精密 CMOS 軌到軌運算放大器，採用 MSOP-8 封裝，具有低噪聲、高精度和寬頻帶特性。
主要特性
低失調電壓：23 μV（最大值）
增益帶寬積（GBW）：24 MHz
轉換速率（Slew Rate）：12 V/μs
輸入電壓噪聲：10 nV/√Hz
電源電壓範圍：2.7 V 至 5 V（單電源供電）
軌到軌輸出：支援全幅輸出
工作溫度範圍：-40°C 至 +125°C
典型應用
精密信號調理（如感測器放大）
光電二極體放大器
音訊處理
低功耗儀器儀表
購買資訊
淘寶管道：價格約 6.58 元至 17.88 元（不同商家報價）
Mouser：受限供貨，需透過備用包裝訂購
數據手冊：AD8616 技術文件請參考官網或附件
若需大量採購或進一步了解技術參數，建議參考官方資料手冊或授權經銷商。
根據TSV772IST與AD8616ARMZ的關鍵參數對比及適用場景分析，大部分場景可以替換，但兩者無法完全相互取代，具體差異如下：

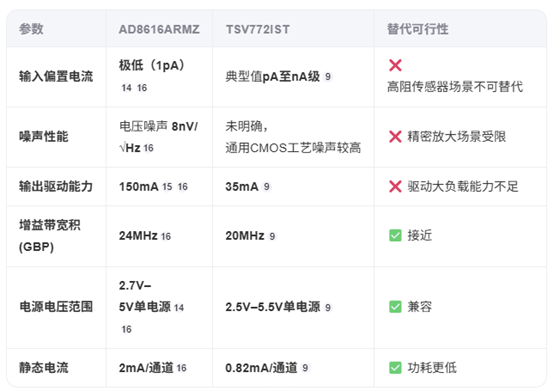

⚠️ 核心參數差異
不可替代場景
高精度感測應用
AD8616的1pA輸入偏置電流對光電二極管、化學感測器等高阻抗信號源至關重要，而TSV772IST的高偏置電流則可能導致顯著的測量誤差。
低噪音信號鏈
在醫療儀器或音訊處理中，AD8616的8nV/√Hz電壓噪聲可保障信噪比，而TSV772IST的噪聲性能未明確，且可能較差。
大電流驅動需求
AD8616 的 150mA 輸出電流可驅動耳機等低阻負載，而 TSV772IST 僅有 35mA，容易導致失真或過熱。
✅ 可替代場景
若滿足以下條件，TSV772IST可作為經濟型替代方案：
信號源阻抗低（例如電壓緩衝、通用放大電路）；
無苛刻的噪聲要求（例如低速數據採集）；
負載電流需求小（<30mA）且對功耗敏感。
📌 總結建議
完全替代不可行：在光電檢測、醫療設備、高保真音頻等場景中，AD8616的超低偏置電流、低噪聲及高驅動能力是TSV772IST無法滿足的核心優勢。
有限替代方案：僅限於通用低頻電路、電池供電設備等非關鍵應用，且需實測驗證溫度漂移、瞬態響應等參數的匹配性。
設計決策建議：
核查TSV772IST數據手冊的輸入偏置電流、噪聲譜密度等未公開參數；
優先選擇AD8616的國產Pin-Pin替代型號（如果有）以確保相容性。
💎 注意：工業與醫療設計需優先確保信號鏈的精準度，參數降級可能會導致系統性能未達標準。
