TSV771ILT 是意法半導體（STMicroelectronics）推出的一款單通道、20MHz 頻寬、單位增益穩定運算放大器，適用於低側電流檢測、信號調理等應用。以下是其關鍵特性：
主要參數：
增益頻寬積（GBP）：20MHz，單位增益穩定
輸入失調電壓：50µV（典型值），200µV（最大值）
輸入偏置電流：2pA（典型值）
噪聲密度：7nV/√Hz
轉換速率（Slew Rate）：10.5V/µs（典型值）
電源電壓範圍：2.0V 至 5.5V（單電源供電）
輸入/輸出範圍：軌到軌（Rail-to-Rail）
ESD 防護：4kV HBM
工作溫度：-40°C 至 +125°C（支援車用級版本）
典型應用：
低側/高側電流檢測
光電二極管放大器
A/D 轉換器輸入緩衝
太陽能供電系統的電源管理
汽車高頻信號調理
封裝與訂購資訊：

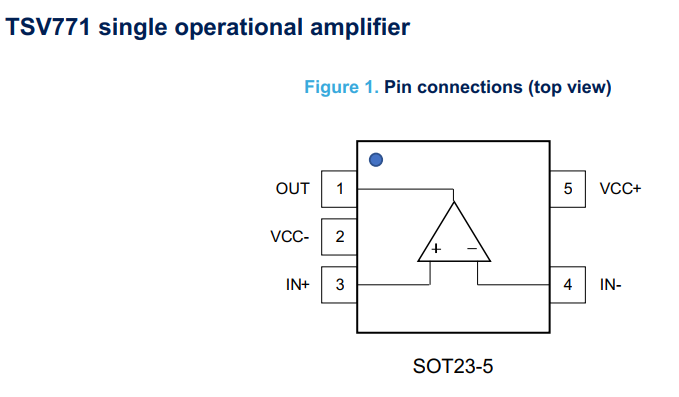

封裝：SOT-23-5（TSV771ILT）
製造商零件編號：TSV771ILT
若需更詳細的資料手冊，可參考 ST 官方文件或附件。
AD8615AUJZ 是亞德諾（ADI）推出的一款單通道、軌到軌輸入/輸出、單電源精密運算放大器，主要特性及應用如下：
關鍵參數：
電源電壓：2.7V 至 5.5V 單電源供電
頻寬：20 MHz（增益頻寬積）
壓擺率：12 V/μs
輸入偏置電流：0.2 pA（極低）
輸入失調電壓：23 μV（典型值）

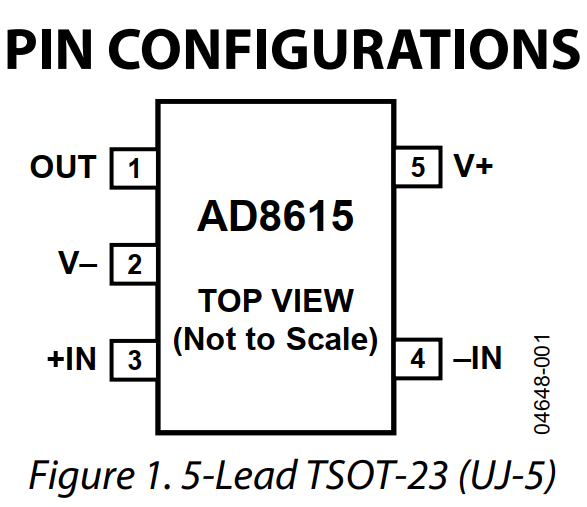

封裝：SOT23-5（TSOT-23-5）
典型應用：
光電二極體信號放大：利用低噪聲（8 nV/√Hz）和低偏置電流特性，適合高速光電檢測。
DAC輸出緩衝：軌到軌輸出特性可有效緩衝數位類比轉換器信號。
感測器介面：高阻抗輸入和低偏移電壓適合高精度感測器信號調理。
開發資源
參考設計：包括光電二極體前置放大器、DAC緩衝電路等。
採購管道：可透過ADI官網或授權代理商（如Mouser）獲取。
若需詳細的資料手冊，可參考ADI官方文件或附件。

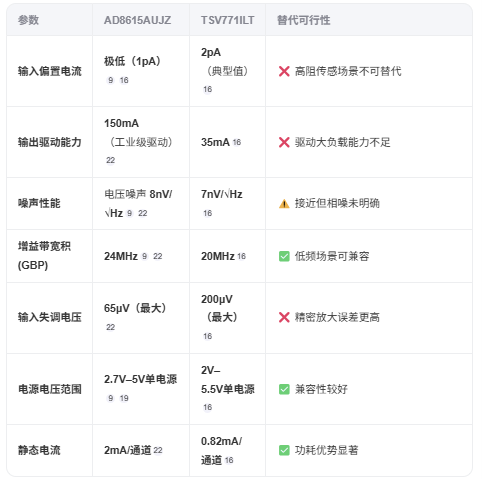

以下是兩款晶片的詳細比較：
根據TSV771ILT與AD8615AUJZ的關鍵參數對比及應用場景分析，大部分場景可以替換，但兩者無法完全相互替代，核心差異如下：
不可替代場景
光電檢測與高阻感測
AD8615AUJZ的1pA輸入偏置電流對光電二極管、化學感測器等微弱電流信號的採集至關重要，而TSV771ILT的2pA偏置電流在高靈敏度場景（如醫療檢測）可能會導致信號失真。
大電流負載驅動
驅動耳機線圈、繼電器等低阻負載時，AD8615AUJZ的150mA輸出電流能保障穩定性，而TSV771ILT僅有35mA，容易引發過熱保護或波形削頂。
精密儀器前端
AD8615AUJZ的65μV最大失調電壓在16位以上ADC前端可減少校準複雜度，TSV771ILT的200μV失調則需要額外補償電路。
✅ 可替代場景
若滿足以下條件，TSV771ILT可作為經濟型方案：
信號源阻抗≤10kΩ（例如電壓緩衝、電流檢測）；
負載電流＜30mA（例如小功率MOS驅動、低速ADC緩衝）；
無嚴苛的溫度漂移要求（-40℃~+85℃範圍內）。
⚠️ 替換風險與驗證建議
必做性能測試
實測TSV771ILT在目標溫度下的偏置電流漂移（如125℃時可能升至10pA以上）；
驗證10Hz–1kHz頻段的噪聲譜密度是否符合系統信噪比需求（特別是光電應用）。
電路調整建議
高阻訊號鏈前端增加 JFET 緩衝級（如 LMC6482）以補償偏置電流差異。
大電流負載場景需外接圖騰柱驅動電路（如BUF634）。
國產替代備選
可評估 SGM8295 系列（Pin-Pin 兼容），其噪聲與偏置電流更接近 AD8615AUJZ。
📌 結論
禁止直接替換：在光電檢測、醫療儀器、高保真音頻輸出級等場景中，AD8615AUJZ的超低偏置電流、高驅動能力及精密失調性能無可取代。
有限替代方案：僅推薦使用電池供電設備、工業控制板卡等非關鍵鏈路，且需通過±10%負載階躍測試以驗證穩定性。
💎 注意：涉及生命安全或高可靠性領域（例如心電圖監測、航天電子），請優先選用原型號或通過AEC-Q100認證的替代方案。
