基於ST的低功耗藍牙與WIFI模組ST67W611M1詳細介紹

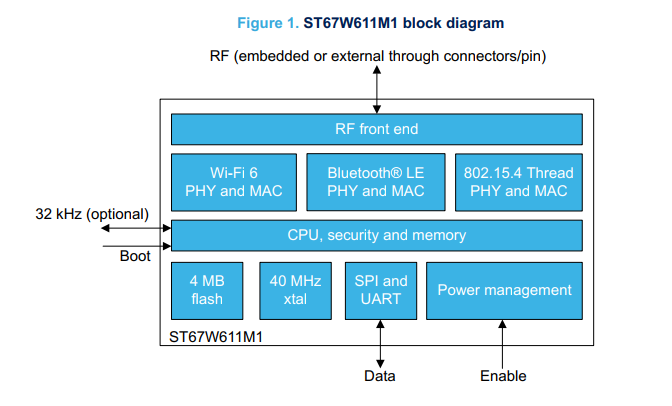

ST67W611M1 是意法半導體（STMicroelectronics）與高通（Qualcomm）合作開發的 Wi-Fi 6 和低功耗藍牙 5.4 二合一無線模組，專為簡化基於 STM32 微控制器的物聯網設備無線連接設計。以下是其核心資訊：

技術規格
無線協議：支援 Wi-Fi 6（802.11ax）和藍牙 5.4，未來透過軟體更新支援 Thread 和 Matter 協議。
射頻整合：內建 2.4GHz 射頻前端電路，包括功率放大器、低雜訊放大器、射頻開關及平衡-不平衡變換器，整合 PCB 天線（可選外接天線）。
性能參數：
Wi-Fi 發射功率高達 +21dBm，藍牙 +10dBm。
TCP 吞吐量最高可達 18Mbps，支援低功耗 Wi-Fi 和快速喚醒。
安全認證：通過 PSA 1 級認證，支援安全啟動、加密加速器，符合網路安全法規。
2. 設計與開發
封裝與相容性：採用 32 引腳 LGA 封裝，可直接焊接至 PCB，支援雙層板設計，相容所有 STM32 MCU。
開發支持：提供 X-NUCLEO-67W61M1 擴展板和參考設計（STDES-ST67W61BU-U5），簡化評估流程。
3. 應用場景
適用於智慧家庭、工業物聯網（IIoT）、醫療設備等需要高能效無線連接的場景。
案例：Siana Systems 利用該模組快速實現藍牙/Wi-Fi 功能，顯著縮短開發周期。
4. 量產與價格

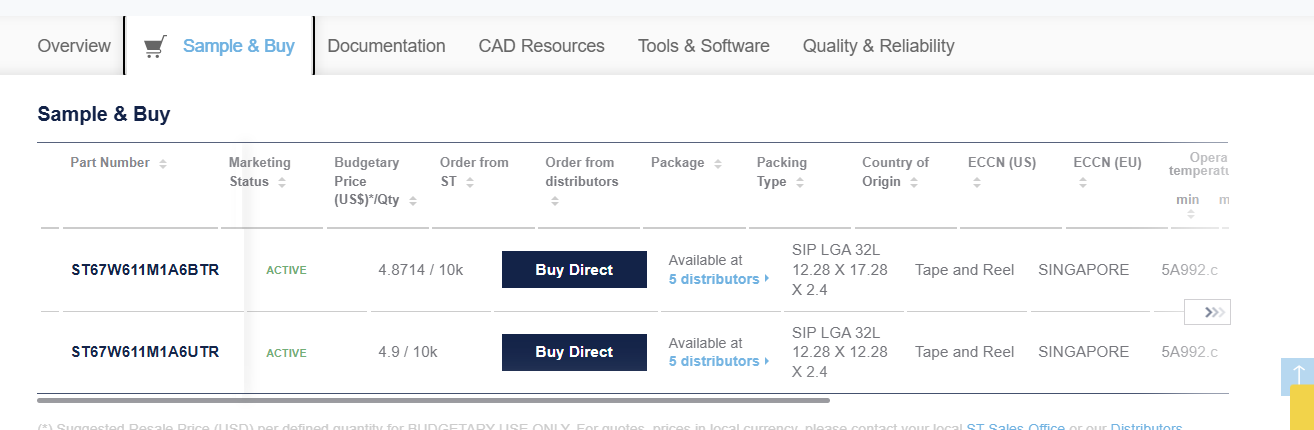

2025 年 6 月量產，起訂量 10,000 片，單價 4.8 美元（約 35.8 元人民幣左右）。

該模組透過高度整合和預認證設計，協助開發者無需射頻專業知識即可實現高效的無線連接。

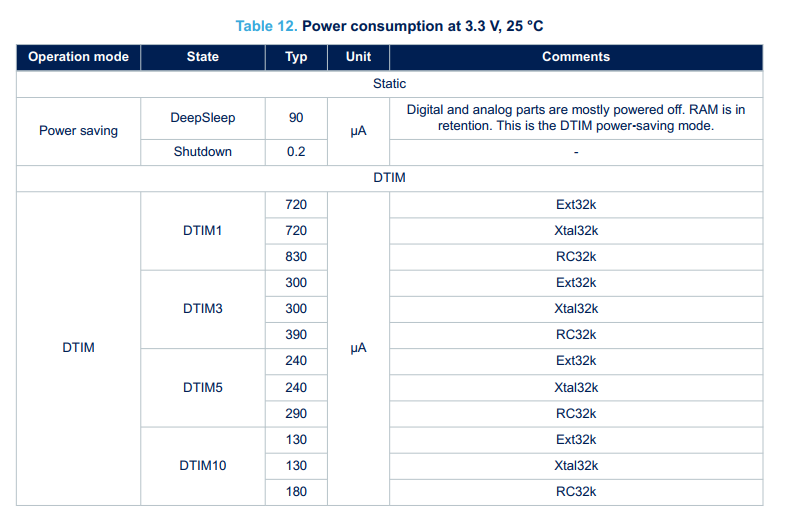

ST67W611M1 的功耗特性如下：

1. 發射功率
Wi-Fi 6：最高 +21dBm（約 125mW）
低功耗藍牙 5.4：最高 +10dBm（約 10mW）
2. 接收靈敏度
Wi-Fi：-70dBm（MCS9, HE20/HE40）至 -67dBm
藍牙：-99dBm（1Mbps）至 -97dBm（2Mbps）
3. 低功耗模式
支援低功耗 Wi-Fi 和藍牙睡眠模式，優化了物聯網設備的能效表現。
4. 典型應用場景
在智慧家庭、工業物聯網等場景中，模組透過動態調整發射功率和休眠機制來降低整體功耗。

如需更詳細的功耗數據（如不同工作模式下的電流值），建議查閱官方數據手冊或評估板文件。

ST67W611M1 模組的工作模式主要包括以下兩種，結合其低功耗特性設計：

1. ‌任務模式‌
功能：模組作為協處理器獨立運行，透過 SPI/UART 與主控 STM32 MCU 通訊，處理 Wi-Fi/藍牙協議棧，減輕主控負載。
特點：支援動態功率調整，例如在 Wi-Fi 資料傳輸時自動提升發射功率（最高 +21dBm），閒置時進入低功耗狀態。
開發支援：提供 X-CUBE-ST67W61 韌體庫，包含預配置的 Mission Profile 腳本，簡化模式切換流程。
2. 低功耗睡眠模式
Wi-Fi 節能：支援 Target Wake Time (TWT) 機制，允許設備依照計劃喚醒以接收資料，顯著降低待機功耗。
藍牙節能：支援藍牙 5.4 的 LE Sleep Mode，在無連線時進入深度休眠，電流可低至微安級。
其他特性
協議堆疊預裝：出廠預設支援 Wi-Fi 6 和藍牙 5.4，未來可透過 OTA 升級支援 Thread/Matter 協議。
安全模式：整合硬體加密加速器，支援安全啟動（Secure Boot）和安全調試，符合 PSA 1 級認證。

若需具體的電流參數或模式切換時序，建議參考官方資料手冊或評估板文件。


ST67W611M1 評估板及相關開發工具如下：

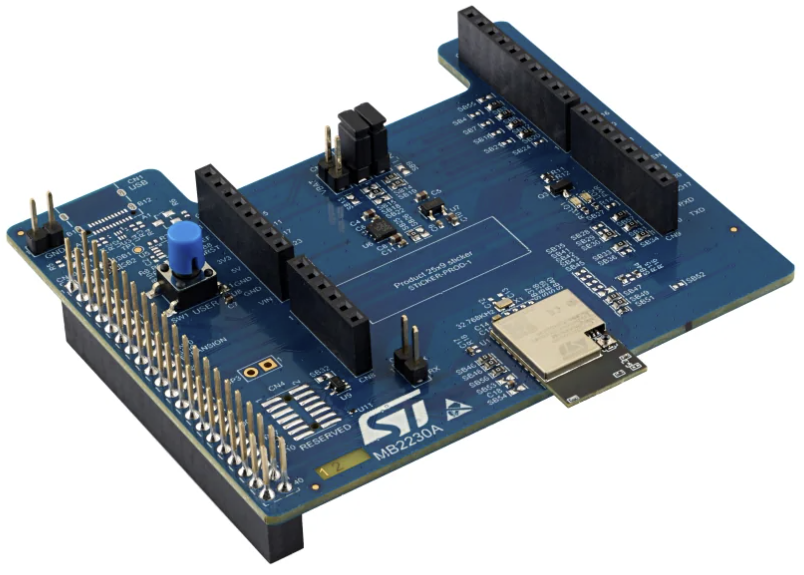

1. ‌X-NUCLEO-67W61M1 擴展板‌

若需進一步評估，可搭配 STM32 Nucleo 開發板使用擴展板。

ST與高通強強聯手，共同推出無線智聯模組ST67W611M1，釋放物聯網無限潛能。意法半導體（ST）與高通技術公司最近聯合推出面向大眾市場的ST67W611M1 Wi-Fi/BLE模組，透過深度技術整合與生態協同，為物聯網設備提供高整合、低功耗的無線連接解決方案。

該模組結合了Wi-Fi 6與低功耗藍牙5.4標準，計劃於2025年第三季度支援基於Wi-Fi的Matter協議，後續將逐步適配基於Thread的Matter標準，全面回應智慧家庭互聯需求。
憑藉與STM32Cube生態系統的深度整合及相關認證，ST67W611M1成為物聯網系統整合Wi-Fi®/Matter/藍牙®組合模組的理想選擇。新模組因其高整合度大幅簡化PCB設計，例如，僅需透過SPI介面（無需UART）即可實現Wi-Fi與藍牙功能。

無縫整合STM32生態系統，充分發揮Wi-Fi的價值

過去，工程師通常直接採購第三方Wi-Fi模組並安裝到PCB板上，但這種傳統方案操作繁瑣、成本高昂，且實際效果難以達到預期。究其原因，一方面是因為市場上的各種Wi-Fi模組性能表現參差不齊，驅動程式的相容性也各不相同；另一方面是由於物聯網設備對能效的要求持續提升。正是為了解決這些行業痛點，ST與高通宣布合作，透過技術創新來破解這一難題，此舉獲得業界的積極回饋。

ST與高通合作最顯著的成果，是將ST67W611M1深度整合到STM32生態系統中。具體來說，即時作業系統（RTOS）透過SPI協議與Wi-Fi模組進行通信，開發人員只需調用簡化的API抽象層指令即可實現。我們還提供開發範例，幫助工程師快速上手。考量到完整BLE配置檔案會增加軟體包的體積，標準軟體包未預載全部配置，開發者可按需快速添加至應用程式。這種設計不僅簡化了設備整合流程，更優化了使用體驗。現在開發一個基礎的MQTT應用程式，只需數小時即可完成。

配套生態工具，加速產品應用落地

為了協助系統整合商快速應用這款新產品，ST推出了X-NUCLEO-67W61M1擴展板，以及搭配STM32U5的STDES-67W61BU-U5參考設計，同時更新了STM32CubeMX開發工具和X-CUBE-ST67W61軟體包（內含適配STM32U5、STM32H5、STM32H7和STM32N6的驅動程式、韌體及應用案例），以便有效縮短開發週期。此外，該Wi-Fi模組幾乎相容所有STM32元件。

靈活適配需求，滿足全球合規認證

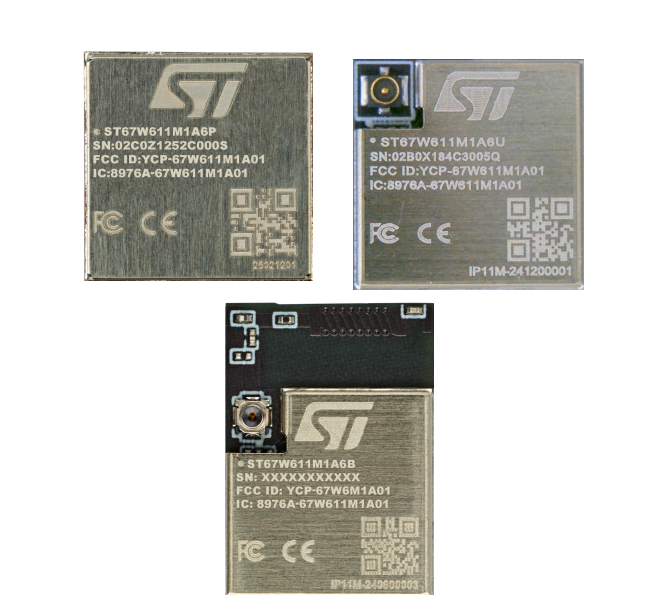

ST67W611M1模組提供三種型號，以滿足不同的場景需求：

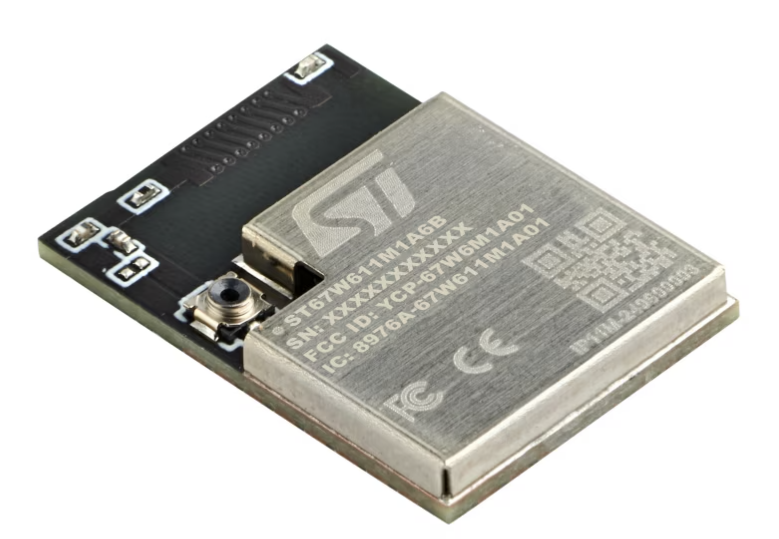

<1>內建整合天線的ST67W611M1A6B

<2>配備MHF4介面用於外接天線的ST67W611M1A6U

<3> 支援插針式天線的ST67W611M1A6P

所有型號均實現引腳相容，這樣工程師在設計迭代過程中需要更換型號時，可以輕鬆調整物料清單（BOM）。

此外，ST還確保Wi-Fi和BLE已通過全球主流認證（包括美國、加拿大、歐洲、英國、日本、澳洲、紐西蘭、印度、泰國等，更多地區的認證將陸續落地），從而大幅降低企業產品上市的合規門檻。

高效能與低功耗兼具，物聯網場景深度適配

這款Wi-Fi/BLE組合模組採用40奈米製程，搭載4MB快閃記憶體並支援空中升級（OTA），支援覆蓋範圍更廣的2.4GHz 802.11b/g/n/ax協議。其TCP吞吐量遠超過大多數物聯網應用的需求；發射功率達+21dBm，同時具備優化的鄰道干擾抑制能力；深度睡眠模式功耗僅90µA，喚醒時間控制在50-100毫秒之間。因此，ST與高通的合作不僅為用戶帶來方便易用的Wi-Fi/BLE模組，還從根本上兼顧了物聯網方案對低功耗的核心需求。
