Wi-Fi | 硬體:新思SYN43756如何查看目前連接的信令功率

關鍵字 :Wi-FiRFBTSYN43756E新思功率電源

新思SYN43756晶片本身的信令功率設定在nvram檔案中,但在實際使用中與設備進行信令連接後,還會受到雙方設備協商的無線電協議的功率限制,也就是國碼對應的功率限制。例如,US國碼與CN國碼所對應的功率和可使用的頻道是不一樣的。那麼,使用者如何查看當前的功率呢?可以按照以下步驟進行:

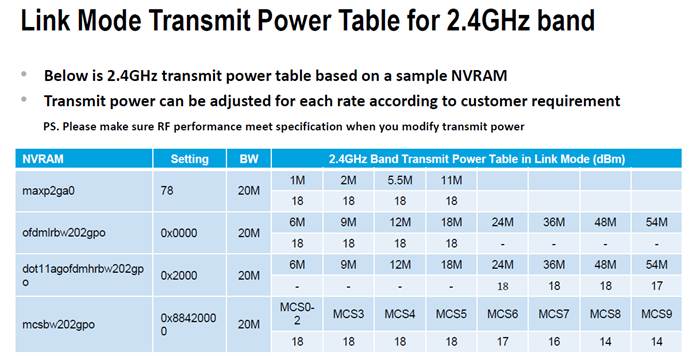

1,先依據使用者的產品需求,調整NVRAM中不同速率下的最大功率配置,如下圖:



表格

AI 生成的内容可能不正确。

圖1,引用新思43752_NVRAM_customer_v5說明文件



2,  在預設的產品軟體中的clm檔案會保存超過100個國家碼的功率設定值,當產品與設備建立Wi-Fi連線後,會自動協商所使用的國家碼,進而調用clm預設的功率配置。

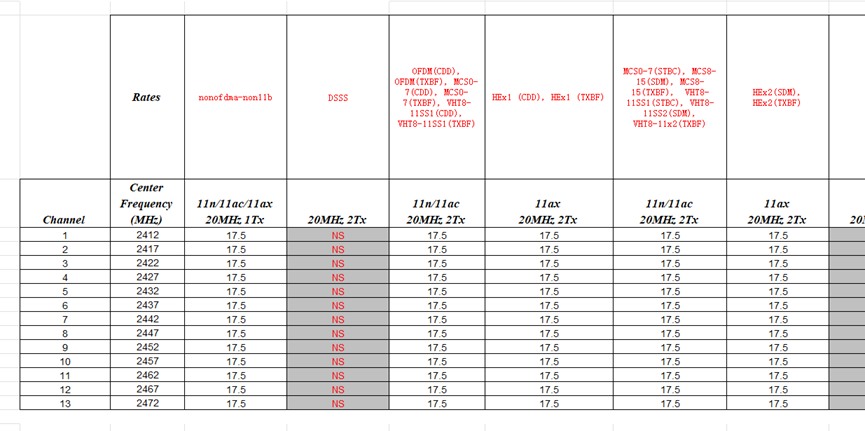

圖2,引用新思 CLM 表格



3,輸入 wl status 查看目前的連線狀態。

輸入wl nrate查看當前的連接速率,

輸入wl country查看當前使用的國家代碼。

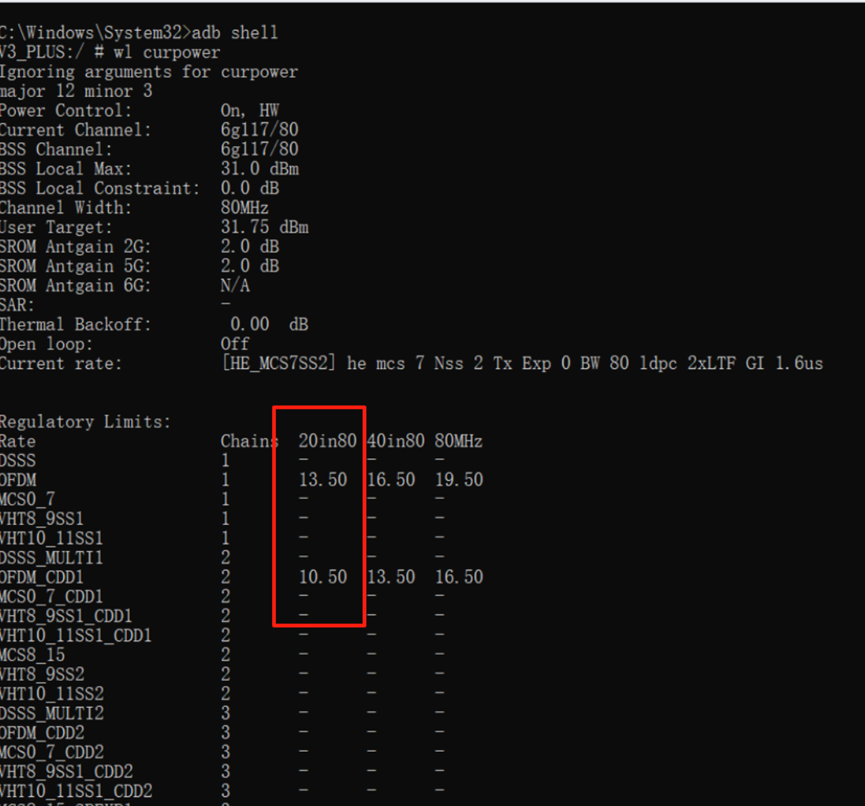

輸入wl curpower可以列印當前的功率配置情況。

圖3,抓取產品的日誌



4,  打印出來的功率數據中有三種資訊,分別是:法規限制(Regulatory Limits)、板卡限制(Board Limits)以及功率目標(Power Targets)。

其中 Regulatory Limits 就是在 clm 中對應的國家碼所配置的功率。

Board Limits就是nvram檔案裡設定的功率值加上1.5dBm。

Power Targets 就是目前產品所採用的實際功率值。

功率目標=監管限制和板卡限制兩者中較小的那個值-1.5dBm

比如,Regulatory Limits 為 13.5dBm,Board Limits 為 17.5dBm,

那麼,功率目標=13.5-1.5=12dBm。



如果,Regulatory Limits為19.5dBm,Board Limits為17.5dBm,

那麼,功率目標=17.5-1.5=16dBm。



5, 如果產品在測試過程中,發現功率沒有達到 NVRAM 設定的功率值,就要考慮 CLM 裡預設的功率是否偏小,可以使用步驟 4 的方法來確認 Power Targets 是否比 NVRAM 設定的小了。

如果偏小了,就驗證非信令下的功率是否準確,如果準確的話就需要調整clm檔案。



常見問題解答(FAQ)



問題1:SYN43756在典型工作模式下的總功耗範圍是多少?

答案:

·功耗範圍:

連續傳輸模式:1 Mbps @ 21.5 dBm模式:典型值 1440mW(包含模擬與數位電路)

連續發射模式:MCS7,HT20,1SS,1 TX @ 19 dBm 模式:典型值 1260mW(受均衡器配置影響)

·構成:

TX功耗(占40%):驅動器+預加重

RX功耗(占50%):CTLE+DFE+時鐘恢復

開銷(占10%):PLL/校準電路



問題2:哪些關鍵配置因素顯著影響SYN43756的動態功耗?

答案:
核心影響因素:

1. 數據速率:112G模式的功耗比56G模式高約20–30%。

2. 均衡強度:

TX:預加重(Pre-emphasis)每增加3dB,功耗上升5–8%

RX:DFE抽頭數從5增加到7,功耗提升10–15%

3. 工藝節點:5nm相比7nm在相同配置下功耗降低15–20%

4. 溫度:結溫每升高10°C,漏電功耗增加1.5–2倍



問題3:SYN43756的待機(Standby)與休眠(Sleep)模式功耗如何?

答案:

模式

功耗範圍

喚醒時間

待命

10–20毫瓦/通道

<1微秒

深層睡眠

0.5–2毫瓦/通道

100–500微秒

觸發條件:



·鏈路無數據流超過50μs → 自動進入待機模式

·外部 PMU 信號觸發 → 進入 Deep Sleep(關閉 PLL/ADC)



問題4:如何準確估算SYN43756在系統級場景中的功耗?

答案:


推薦方法:

工具鏈:

使用 Synopsys PrimePower 或 PowerArtist + IBIS-AMI 模型

2. 輸入條件:

通道損耗模型(S參數)

碼型密度(PRBS31 vs 真實業務流)

電壓/溫度/製程角(FF/SS/TT)

3. 輸出報告:

純文字

通道功率分解 @112G PAM4:

- TX:42毫瓦

- RX:58毫瓦

- PLL:8mW

- 總計:108mW/Gbps (TT/25°C/0.75V)



問題5:新思提供哪些降低SYN43756功耗的設計方案?

答案:
官方優化策略:

自適應均衡技術:

動態關閉閒置DFE抽頭(節省7–12% RX功耗)

2. 電壓域調節:

工作電壓從0.8V降至0.72V(犧牲5%頻寬,降低功耗15%)

3. 時鐘門控:

基於數據活動率關閉局部時鐘樹(降低動態功耗10–20%)

4. 封裝協同設計:

採用2.5D封裝縮短互連 → 減少驅動功耗
