概述
本次將使用MCAL（微控制器抽象層）套件，搭建一個S32K312的最小系統。這是NXP提供的一個實時驅動程序（Real-Time Drivers），根據Autosar MCAL規範開發的軟體包。可以理解為更加標準化、底層封裝更加完善，並提供更高層次的介面。使用EB軟體進行配置時，會生成更高層次的軟體介面，而使用S32DS軟體進行配置時，則會生成低層次的驅動。
硬體環境
●開發板：Knight S32K312開發板（由大大通提供）
●12 V 電源適配器，電流2.5A
●Jlink 調試器、JTAG 轉接板
軟體環境
●軟體：S32 Design Studio for S32 Platform 3.5（提供編譯環境）
● tresos Studio 29.0（與 S32 DS 一樣用來配置底層驅動配置）
軟體安裝

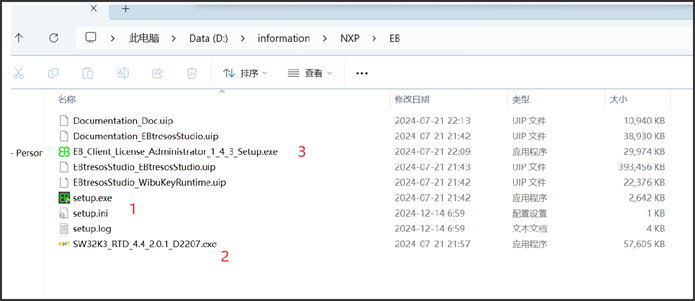

1.這個setup.exe是我們EB配置工具的首要安裝程式，用來配置生成代碼，與S32DS配置工具相同，安裝時同樣需要啟動碼。
如圖

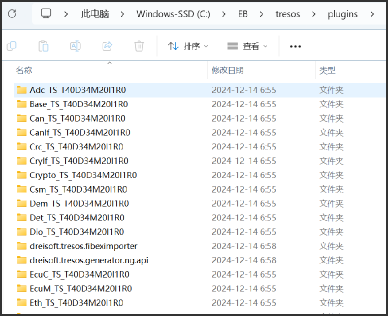

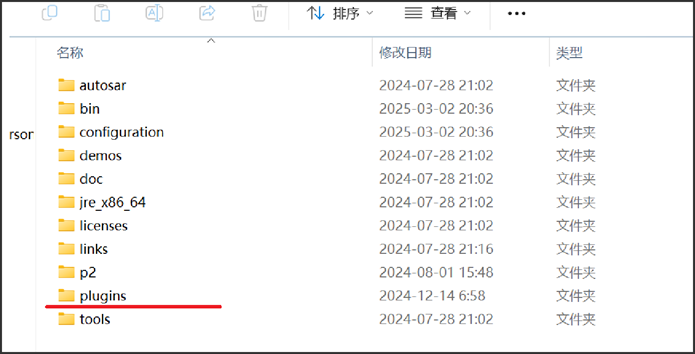

2.安裝插件包，安裝後會是一個一個的模組，這些模組安裝完成後需要複製到EB安裝目錄下的plugins資料夾中。
最後安裝3 EB Client License Administrator 1.4.3.exe來啟用EB軟體
在1輸入啟動碼，點擊2即可線上啟動EB軟體（需要連網）。
詳細的安裝教程可參考以下CSDN：【S32K3環境搭建】-0.1-安裝S32 Design Studio for S32 Platform 3.5_s32k安裝教程-CSDN部落格
工程目錄介紹、匯入、編譯、下載

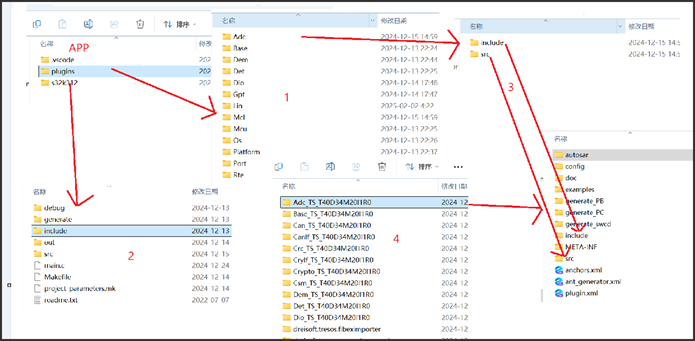

首先新建一個APP目錄，如圖APP
插件：用來存放靜態程式碼，分別製作成單獨的模組，例如 ADC 包含 include（包含模組的頭文件）和 src（模組的 .C 文件）。
S32K312：生成EB生成的動態程式碼，out、debug是編譯輸出的一些中間檔案，Makefile是編譯腳本，project_parameters.mk 是傳入Makefile的配置檔案。

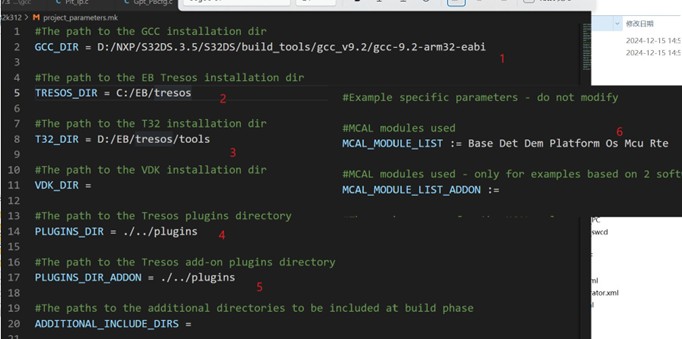

Makefile修改、程式碼生成、編譯
- GCC 的路徑可以在 S32DS 中找到。
- EB軟體安裝路徑
- 不用管其他的調試器，我們用S32DS就可以了。
- 插件位置
- 其他額外的，自己撰寫的添加在這裡
- 模組名稱
- 同5一樣

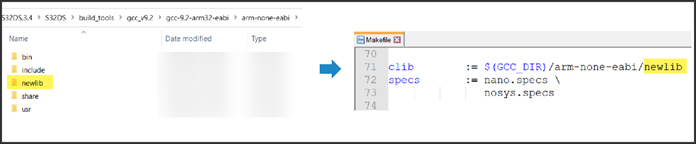

在使用GCC工具鏈建置之前，請仔細檢查範例專案的make檔案中指定的標準C函式庫的資料夾名稱是否與已安裝的工具鏈相符。

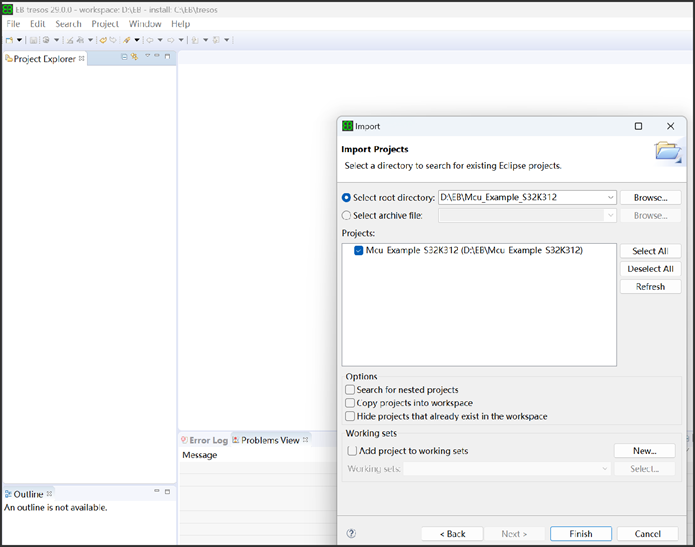

隨便匯入一個專案

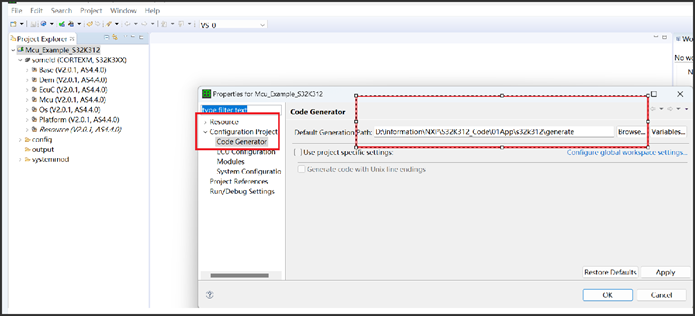

選擇程式碼生成路徑

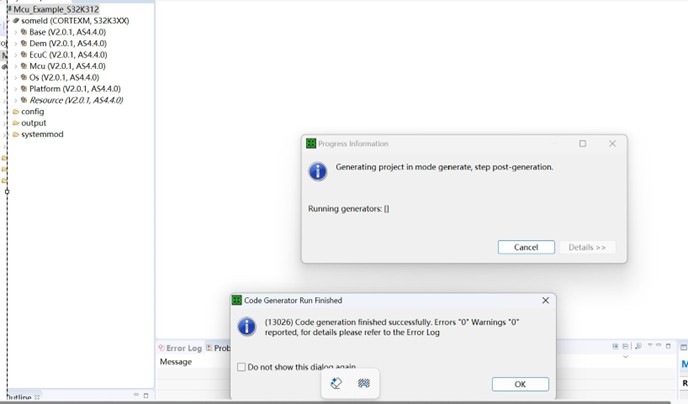

程式碼生成
編譯

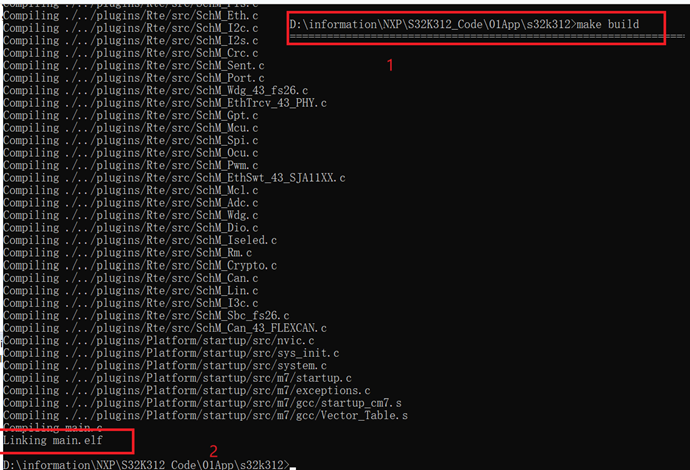

打開命令列，輸入 make build
在 Out 文件夾下生成以下文件
下載

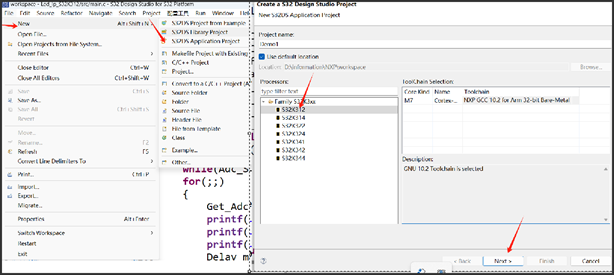

打開S32DS，建立新專案（檔案 -> 新增 -> S32DS應用專案），選擇相應的目標單晶片。

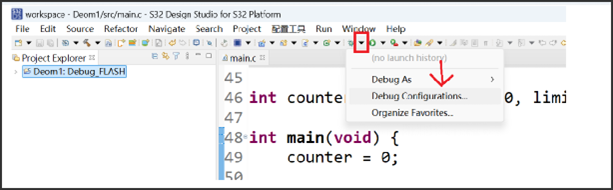

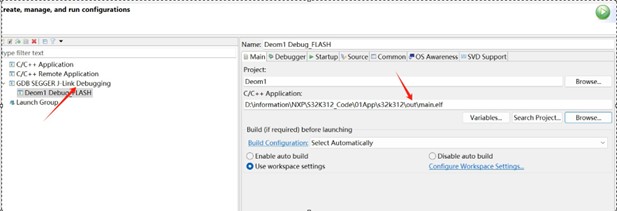

打開調試配置，選擇「Debug_FLASH」配置，並將「C/C++應用程式」路徑更改為指向為 APP 範例專案生成的可執行檔，最後點擊「調試」。
雙擊GDB_SEGGER J-Link Debugging，選擇main.elf

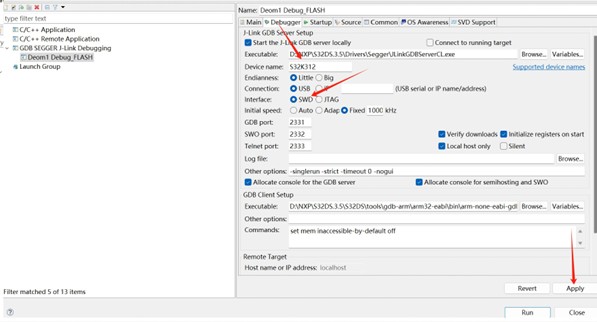

檢查Debugger，點擊Apply，即可下載程式到板子
文章來自「S32K312 開發板評測活動」測評者：楊成
歡迎在文章下方留言評論，我們會儘快回覆您的問題。
