Semtech SX9324 PerSe（人體感測）在SAR的應用上，可以偵測是否有人體靠近。在有人體靠近或遠離時，SX9324會發出中斷通知給Host或DSP，由Host或DSP決定是否需要降低RF功率，以確保人體接收到的電磁輻射不會超過標準，從而確保符合SAR法規。
在 Host 或 DSP 沒有偵測到有 PerSe（Person Sensing）時，Host 或 DSP 必須將 RF 功率降到符合人體靠近時的 RF 功率，以確保能符合 SAR 法規。
但是要如何偵測PerSe (Person Sensing)與天線端連接有沒有出現錯誤呢？

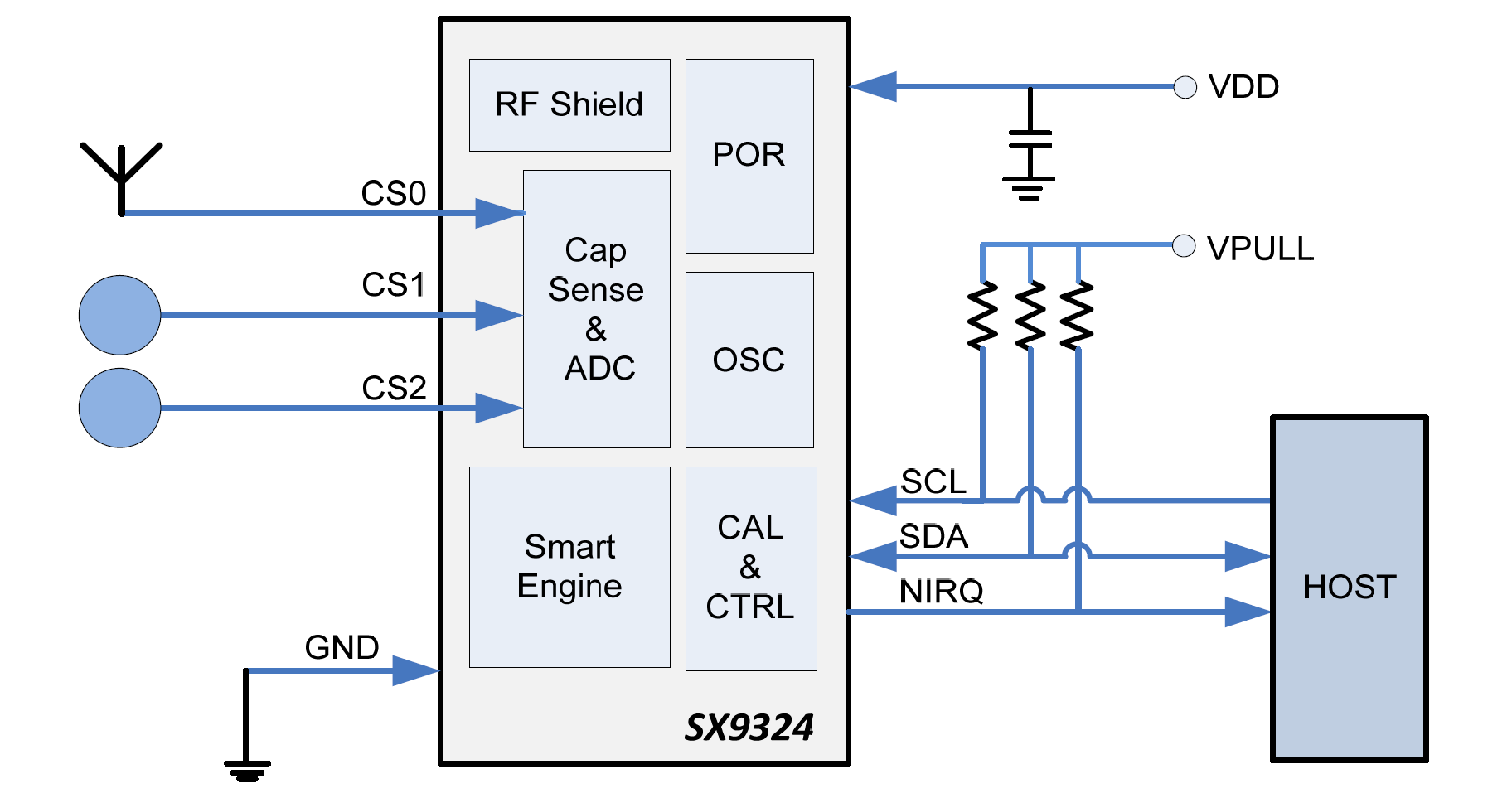

因為SX9324與主機或DSP的溝通介面是I2C，可以先用I2C讀取SX9324的I2C從屬位址，只要有收到SX9324的I2C介面回覆有ACK，初步就能算是有偵測到SX9324的PerSe（人員感測）。但為了保險起見，建議還是讀取SX9324以確保收到的資料正確，這樣就可以保證有偵測到SX9324。
但是有偵測到SX9324 PerSe（人員感測），就能代表SX9324能正常運作嗎？這當然是無法保證的，但可以搭配SX9324的FAILSTAT功能，進一步確保感測器墊的感測環境是正常的，以避免感測器墊或混合天線接觸異常或是短路到地的情況。

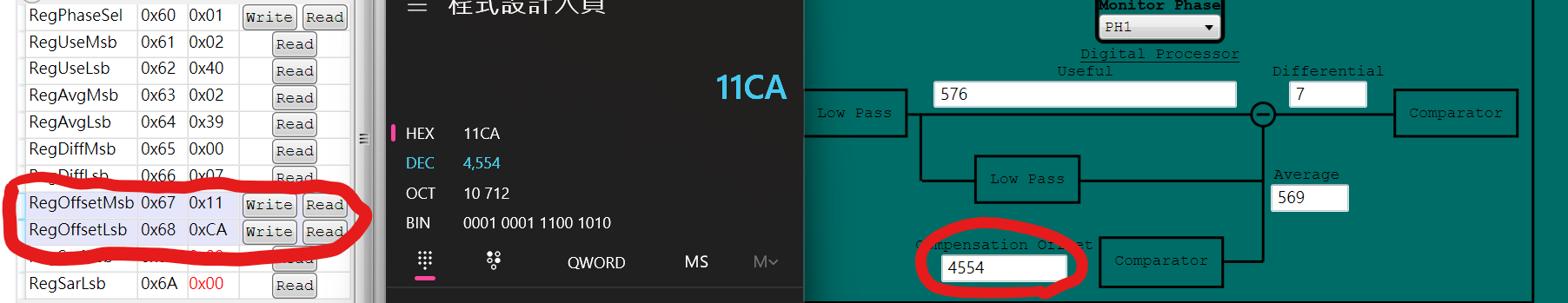

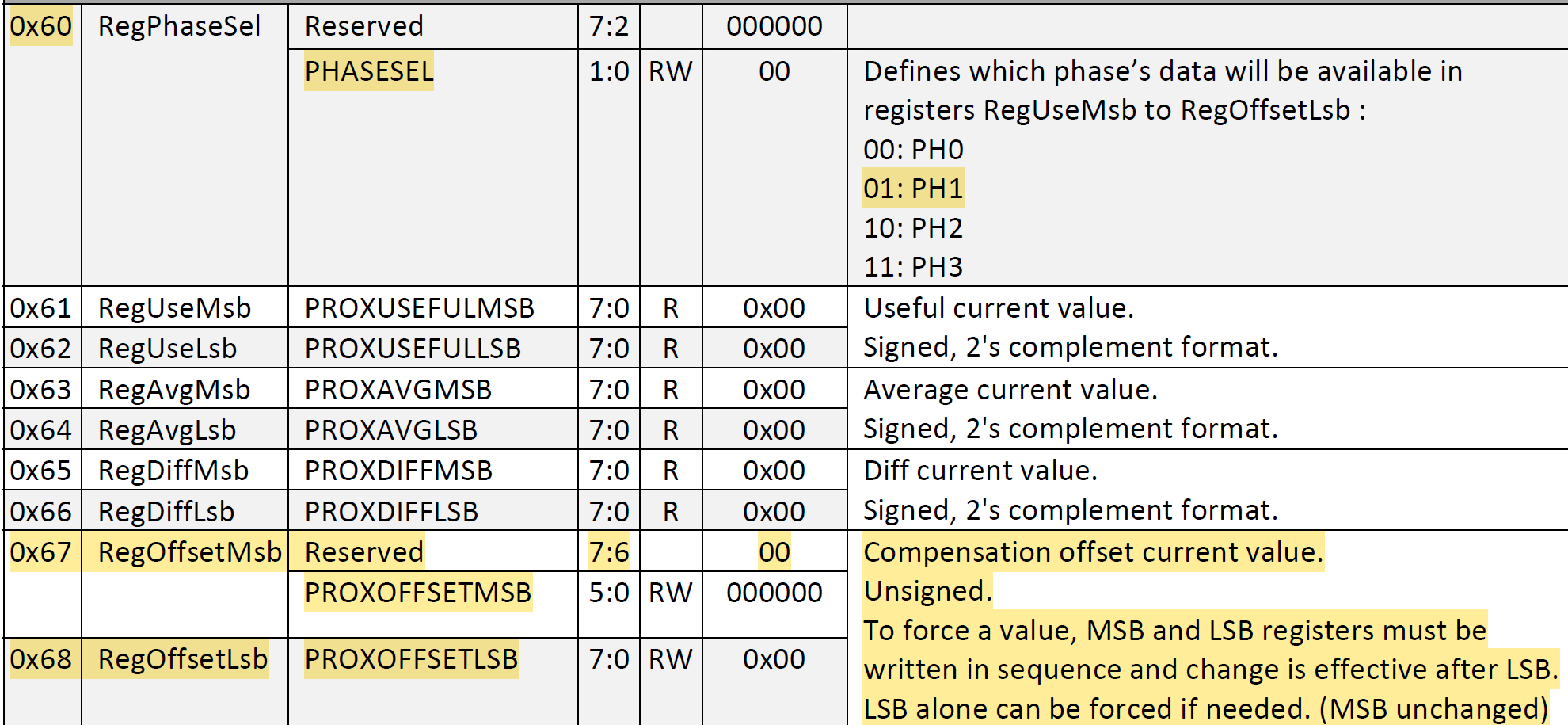

本篇博文主要是要介紹如何設定SX9324的故障檢測部分。因為使用SX9324時，在開機後會先進行環境校正補償，完成校正補償後會得到補償值，如下圖所示，數值為4554。

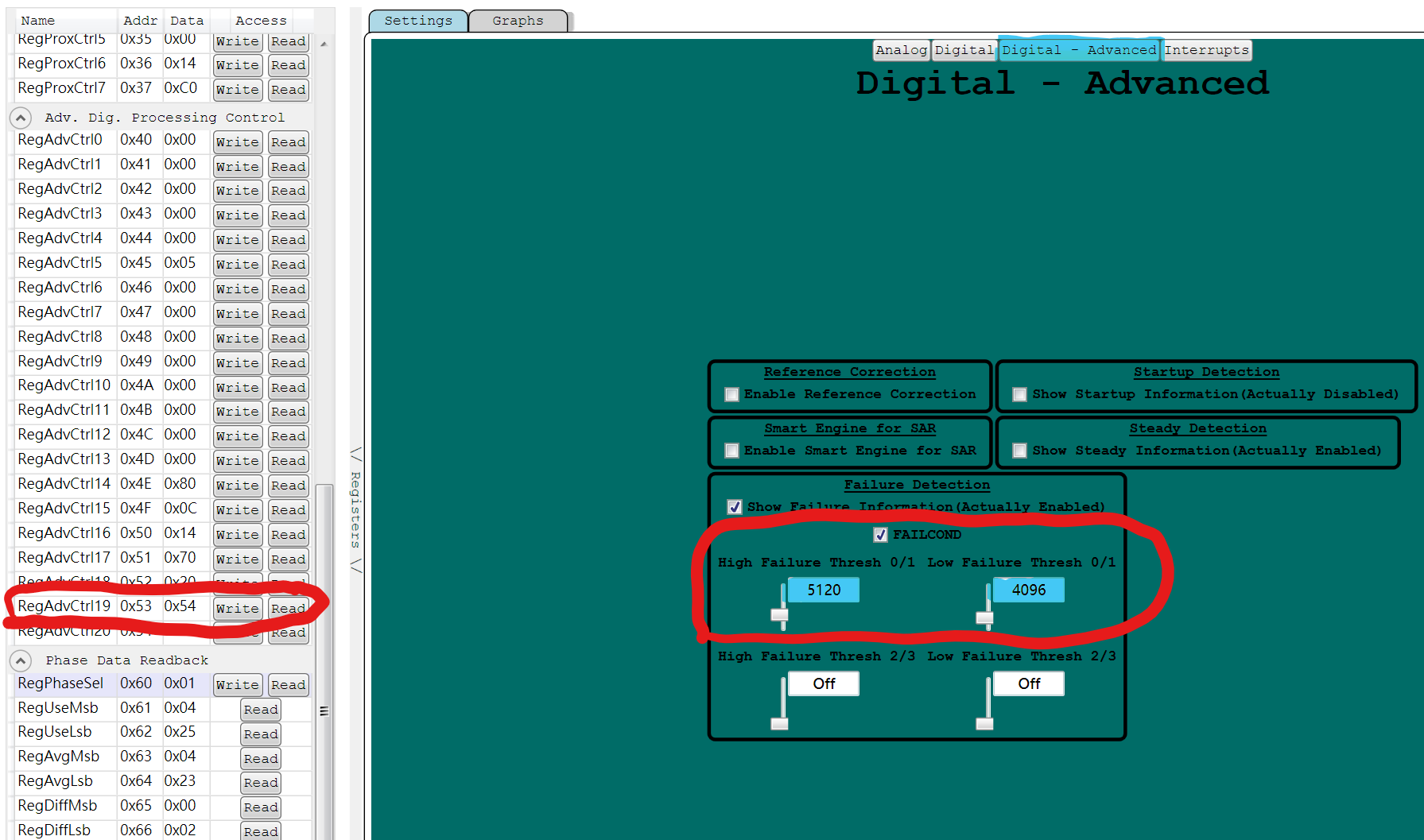

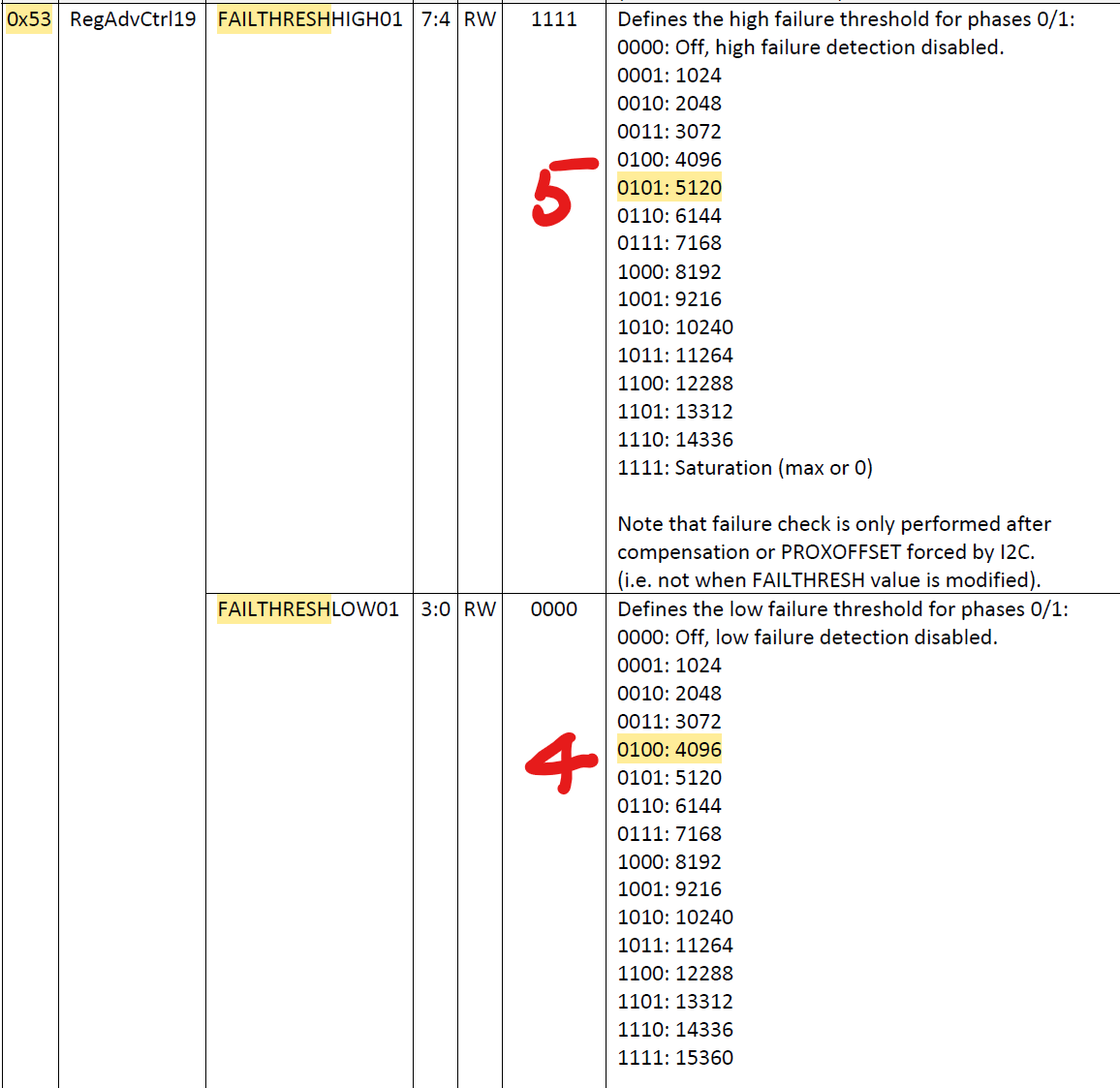

在SX9324的Digital-Advanced部分，會有Failure Detection頁面可以設定。以PCBA板子上可以正常運作的補償值（compensation values）為基準，上限設定為5120，下限設定為4096，並將這個上限及下限設定為閾值（threshold）。當設備開機（power on）後或執行補償（compensation）後，如果沒有接上天線或發生短路，補償值就會出現異常。只要超過上限或低於下限，SX9324就會發出中斷信號（interrupt）來通知Host或DSP。只有在短路或未接天線的故障排除後，重新執行補償或重新開機，讓補償值恢復到閾值的上下限範圍內，才能解除Failure Detection的狀態。

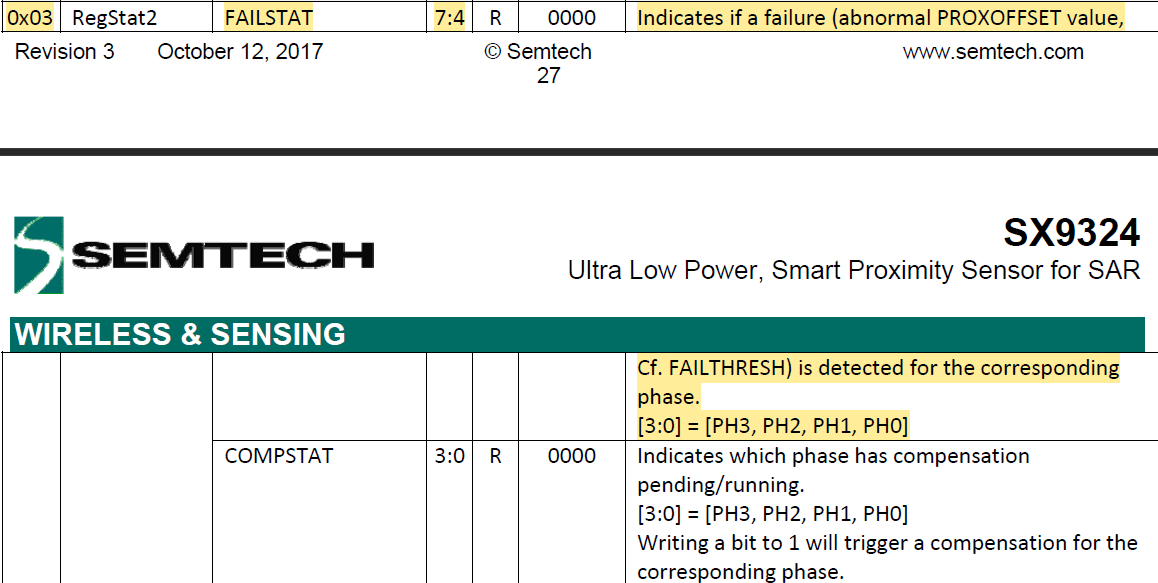

在出現故障偵測時，當主機或DSP收到中斷後，可以檢查寄存器地址0x03 [7:4]，只要讀取的值不是0，就表示偵測到錯誤狀態。
在進行FCC認證時，必須提供具體內容說明PerSe（Person Sensing）安裝於產品的方式，以及對應SAR測試的運作原理。唯有在偵測到PerSe（Person Sensing）並確認其能正常運作，且遠離人體的情況下，RF功率才能以最佳功率運作。如此才能確保人體所接收到的電磁輻射不會超過SAR標準。搭配使用Semtech SX9324 PerSe（Person Sensing），可以完整符合FCC認證的需求，確保產品能順利通過認證並上市。
Semtech PerSe 核心技術優勢
SX9324/SX9331是一種容性比吸收率（SAR）控制器。
SX9324/SX9331可以使用耦合到其智能的兩個感測器輸入
SAR的引擎準確地分辨出無生命的物體與人體。
得到的檢測用於便攜式電子設備減少和控制射頻（RF）發射功率。
在人體存在的情況下，顯著電子製造商的性能優勢
具有電磁輻射源的裝置需遵守嚴格的排放法規標準和特定的吸收率（SAR）標準。
問：如何執行環境補償校正？
答: SX9324 的補償可由 MCU 隨時透過 I2C 手動請求補償，亦可透過重啟 Phase 來完成自動補償。
問：如何手動請求補償校正？
答: SX9324 的補償需要由 MCU 隨時透過 I2C 手動請求補償，或者也可以透過重新啟動 Phase 來完成自動補償。
問：開機時是否會進行自動校正？
答：一般建議將 PHEN 放在初始化的最後一個步驟，使其啟動時能夠自動校正環境。
問：SX9324有幾個偵測通道？
答：SX9324共有3個感測器輸入（CS0、CS1及CS2）
問：兩顆SX9324共用一組I2C是否可以辨識？
答: SX9324的預設位址為0x28 (b0101000)，如果其中一顆SX9324的CS2在重設（上電或軟體）期間接地，則位元2將被設定，位址會變更為0x2C (b0101100)。
