前言：
隨著數位家庭與企業無線網路需求的持續提升，Wi-Fi技術的世代演進已從Wi-Fi 6邁入新一代Wi-Fi 7（IEEE 802.11be）標準。Wi-Fi 7除了具備更高的理論傳輸速率（可達46 Gbps）、更低延遲與更穩定的連接品質外，還引入了如Multi-Link Operation（MLO）、320 MHz超寬頻段、4K QAM、多頻段並行（Multi-Band Concurrency）等關鍵技術，成為智慧家庭、工業物聯網與沉浸式應用的基礎設施核心。
在這樣的背景下，Qualcomm針對高端無線網路設備推出了IPQ54x4系列平台，搭配QCN9274和QCN5224射頻晶片，打造符合Wi-Fi 7標準的完整三頻解決方案。透過SoC與RF分離式架構，IPQ54x4系列不僅實現了硬體設計的靈活性，還提供了高整合、高吞吐量和安全功能支援，廣泛應用於路由器、Mesh AP、5G FWA及光纖閘道器等設備。
本文將探討 IPQ5424 核心處理平台的性能比較，並深入解析其具代表性的三頻解決方案 MR02.1、MR02.2 與 MR03.1 的架構設計與應用價值，協助讀者掌握各種方案在實際產品化應用中的優勢與取捨。系列平台搭配 QCN9274 與 QCN5224 射頻晶片，打造完整的 Wi-Fi 7 三頻解決方案。本文將探討 IPQ5424 核心處理平台的性能對比，並深入解析其具代表性的三頻解決方案 MR02.1、MR02.2 與 MR03.1 的架構設計與應用價值。
一、IPQ54x4 平台系列比較：

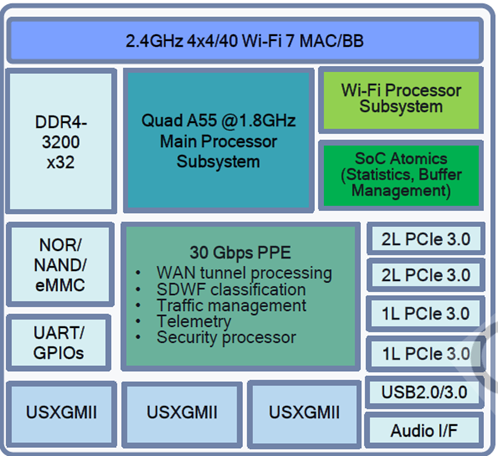

IPQ54x4 系列平台是 Qualcomm 為 Wi-Fi 7 應用推出的主力 SoC 架構，根據不同市場需求提供多款對應型號，包括 IPQ53xx、IPQ95xx 與旗艦級的 IPQ5424。該系列 SoC 支援高速處理器、多通道 PCIe、完整的 Wi-Fi MAC/BB 功能與強化的網路加速引擎（如 TME-L、HW NAT 與 HW QoS）。
以下表格列出了三款代表型號在 CPU 架構、記憶體支援、無線配置、通信介面與安全加速功能等方面的規格差異，為系統設計者根據性能需求、擴展靈活性與預算考量提供選型依據：
| IPQ53xx | IPQ95xx | IPQ5424 |
中央處理器 | 四核A53 @1.5GHz | 四核心A73 @2.2GHz | 四核A55 @1.8GHz |
快取 | L2：512KB | L2：1MB | L2：64KB + L3：1MB |
東德 | x16 DDR3/4 2133MT/s | x32 DDR3/4 3200MT/s | x32 DDR4 3200MT/s（最高支援8GB） |
Wi-Fi MAC/基頻 | 2x2 2.4G Wi-Fi 7 | 4x4 2.4G Wi-Fi 6 | 4x4 2.4G Wi-Fi 7 |
RF設定 | QCN5214 | QCN5214 | QCN5224 (iFEM) |
PCIe | 1x 2L PCIe 3.0 | 4倍 PCIe 3.0 | 4x PCIe 3.0（2x 雙通道 + 2x 單通道） |
USB | USB 3.0 | USB 3.0 | USB 3.0 + USB 2.0 |
客戶 | 512 | 512 | 512 |
其他 | TME-L，硬體NAT | TME-L，硬體NAT | TME-L，硬體NAT66，多重連線操作 |
二、MR02.1 / MR02.2 / MR03.1 平台架構比較分析：
為了應對不同層級與應用場景的市場需求，Qualcomm 在 IPQ54x4 平台之上推出了三款具有代表性的 Wi-Fi 7 解決方案：MR02.1、MR02.2 及 MR03.1。這三種設計均以 IPQ5424 或 IPQ5404 為核心，並搭配 QCN9274 或 QCN5224 射頻模組，提供多樣的頻段配置與 I/O 結構。MR02.1 和 MR02.2 均支援完整的 2.4GHz、5GHz 與 6GHz 三頻架構，適用於高端家庭閘道器與企業路由器；而 MR03.1 則專為中端市場設計，採用雙頻配置並整合 iFEM 模組以降低 BOM 成本。

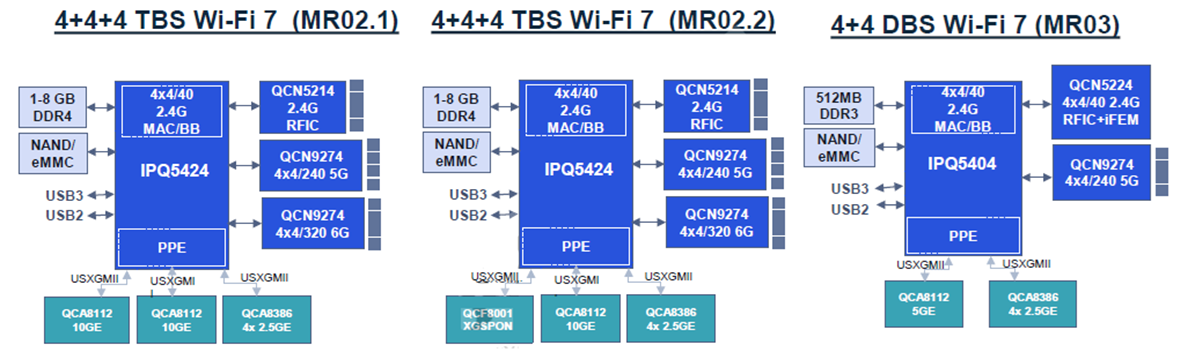

以下是三種方案在硬體組成、無線能力、傳輸介面和記憶體架構等方面的詳細比較：
專案 | MR02.1 | MR02.2 | MR03.1 |
SoC 處理器 | IPQ5424 | IPQ5424 | IPQ5404 |
記憶體配置 | 2x 512MB DDR4 32位@ 3200 MT/s | 同左 | 1個 512MB DDR3 16位 |
保存 | 32MB NOR + 256MB NAND | 同左 | 16MB NOR + 256MB NAND |
Wi-Fi 2.4GHz | QCN5214 + xFEM 4x4 MIMO | QCN5214 + xFEM 4x4 MIMO | QCN5224 (iFEM) 4x4 MIMO |
Wi-Fi 5GHz | QCN9274 + xFEM 4x4 MIMO | 同左 | QCN9274 + xFEM4x4 MIMO |
Wi-Fi 6GHz | QCN9274 + xFEM 4x4 MIMO | 同左 | 無 |
Wi-Fi 支援標準 | 802.11be 包括 MLO、Puncturing、OFDMA、MU-MIMO | 同左 | 802.11be支援2G/5G雙頻核心功能 |
多鏈路操作（MLO） | 支持 | 支持 | 支持 |
有線端口 | QCA8112 x2（10GbE），QCA8386 x4（2.5GbE） | QCA8112 x1 (10GE) QCF8001 (XGSPON) QCA8386 x4 (2.5GE) | QCA8112 x1（10GE），QCA8386 x4（2.5GE） |
PCIe通道配置 | 2個2通道PCIe Gen3 + 2個1通道 | 同左 | 1x 2L PCIe 第三代 |
USB 支援 | USB 3.0 + USB 2.0 各一組 | 同左 | 僅支援USB 2.0 |
頻段支援 | 三頻段 | 三頻段 + XGSPON | 雙頻 |
預期應用 | 高級路由器 / 家用閘道器 / ISP Mesh | FTTx 回傳 + 高端三頻網關 | 中階 Mesh 節點 / 雙頻無線路由器 |
架構重點整理：
MR02.1完整三頻設計，雙路10GE，適用於高端家庭與企業網路環境。
MR02.2在 MR02.1 的基礎上加入 QCF8001 XGSPON，支援光纖需求。
MR03.1雙頻（2.4/5GHz）設計，使用 QCN5224 iFEM 降低 BOM 成本，適用於中端 Mesh/路由器應用。
三、結語
IPQ54x4系列平台依靠高度整合與良好的擴展性，搭配QCN9274/QCN5224晶片，能夠應用於家庭、商用網路與中等級Mesh系統。MR02.1/MR02.2主打三頻高效能與光纖接入，MR03.1則提供成本優化的解決方案，旨在有效占領Wi-Fi 7市場的各層級。
從應用面來看：
MR02.1 適合應用於高端路由器、企業閘道器、寬頻設備供應商（ISP）Mesh系統，滿足需要大量多用戶連接、頻寬彈性與MLO並行操作的場景。
MR02.2 擴展至 FTTx 光纖應用場景，導入 QCF8001 XGSPON 支援，對於需要融合無線與有線回傳的電信級設備具有高度價值。
MR03.1 注重雙頻配置與成本控制，特別適合中端無線路由器、Mesh 子節點、小型辦公室或入門級消費者應用。
從市場角度來看：
IPQ54x4 平台涵蓋了消費級、中端和營運商級產品範圍，具備靈活的 BOM 組合和擴展彈性，使品牌商能夠根據成本預算、產品定位和使用場景靈活設計不同方案。其獨特性在於：
支援完整的 Wi-Fi 7 功能（包括 MLO）
多頻段彈性架構（三頻段 / 雙頻段 / 光纖回傳）
高整合度與高效能PPE/NAT處理能力
綜合而言，IPQ54x4系列平台為邁入Wi-Fi 7時代的產品提供了清晰且靈活的技術藍圖，適用於不同價位的商業化部署。此外，AITG擁有一支具備深厚網路通信行業經驗的FAE團隊，可從前期架構規劃、RF調校、軟體整合到驗證支持各階段提供技術協助，加速客戶產品開發流程並提升競爭優勢，助力打造具備市場差異化的創新無線網路解決方案。
