NXP S32K312 RTD SPI 通訊

關鍵字 :s32k312nxpipled開發板世平wpi

SPI 在一些高速通訊中能用到，特別是用於存放韌體，不妨來試試看 SPI 通訊。

一、引腳分佈

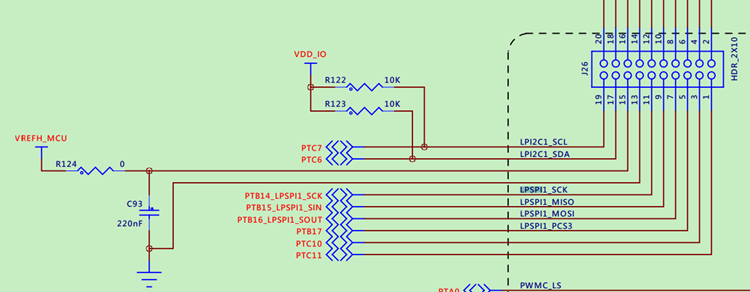

S32K312 的 SPI 分為 Flexio_SPI 和 LPSPI，前者通常用於 IO 模擬，本次使用 LPSPI 進行通信。查看原理圖可以看到 J26 有 LPSPI1 的引腳。

LPSPI1	輸入/輸出	MSCR
SCK	PTB14	46
罪	PTB15	47
南方	PTB16	48
PCS3	PTB17	49

二、模組配置

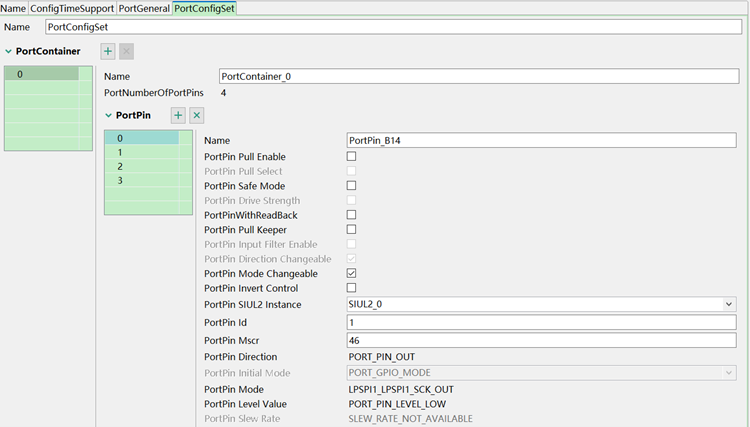

同樣新建專案後，雙擊 .mex 進入模組配置，比生成相應的初始配置程式碼更方便。進入後，首先添加 Port 和 DIO 模組，在 Port 模組中配置 4 條線的第 1 功能。

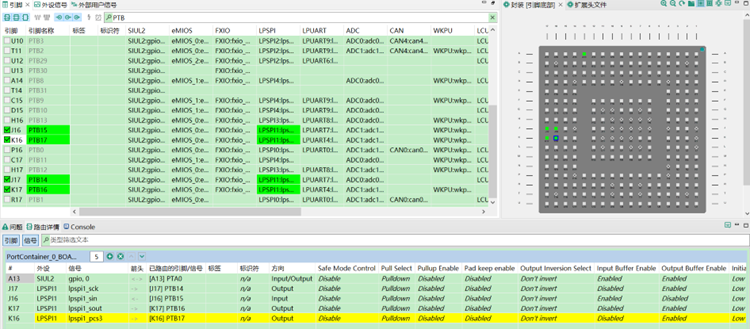

同時按照上一章的 IO 分布依序配置晶片引腳。

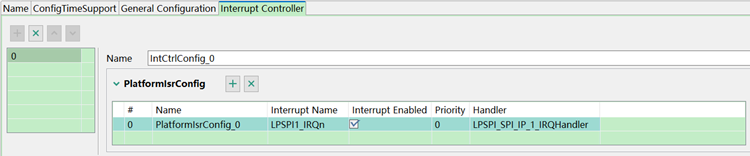

我們以中斷方式觸發，所以IntCtrl_IP也要加入進來，

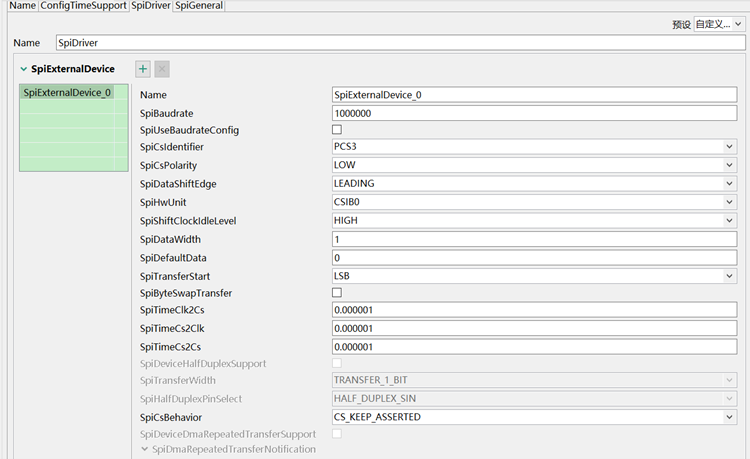

配置完 IO 引腳後，接著添加第 2 復用功能，也就是 LPSPI 功能，切換到 SpiDriver 頁面，此處的 LPSPI1_PCS3 需要切換成 PCS3，其他可以保持預設值。

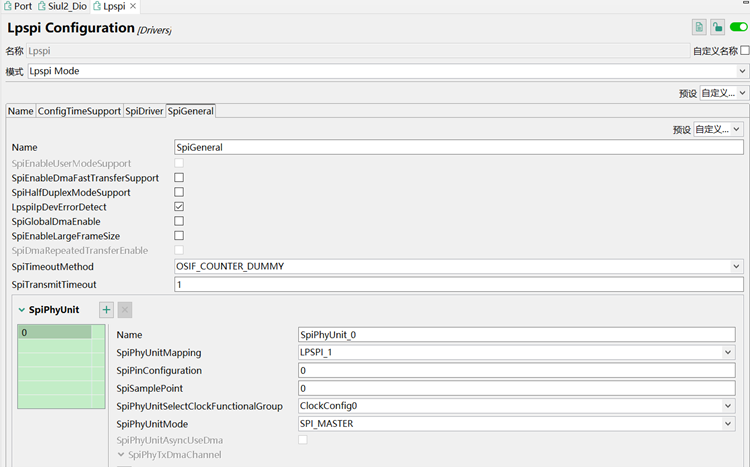

SpiGeneral頁同樣要確保是LPSPI1和SpiMaster，

配完後同樣是生成初始程式碼。

三、工程編輯

我們操作SpiMaster的主要介面在Lpspi_Ip.h、Lpspi_Ip.c裡，具體有Lpspi_Init/Lpspi_SyncTransmit/Lpspi_AsyncTransmit/Lpspi_Ip_UpdateTransferMode函數。在主函數中添加以下程式碼：

#include "Clock_Ip.h"

#include "Siul2_Port_Ip.h"

#include "Siul2_Dio_Ip.h"

#include "IntCtrl_Ip.h"

#include "Lpspi_Ip.h"

#include "Lpspi_Ip_Types.h"

uint8_t txBuff[]={0x11,0x22,0x33,0x44};
uint8_t rxBuff[4];

void LPSPI_SPI_IP_1_IRQHandler()
{

}

int main(void)
{
    /* 在這裡撰寫您的程式碼 */
    Clock_Ip_Init(Clock_Ip_aClockConfig);

Siul2_Port_Ip_Init(NUM_OF_CONFIGURED_PINS_PortContainer_0_BOARD_InitPeripherals,g_pin_mux_InitConfigArr_PortContainer_0_BOARD_InitPeripherals);
    IntCtrl_Ip_Init(&IntCtrlConfig_0);

Lpspi_Ip_Init(&Lpspi_Ip_PhyUnitConfig_SpiPhyUnit_0_Instance_1);

    IntCtrl_Ip_InstallHandler(LPSPI1_IRQn, LPSPI_SPI_IP_1_IRQHandler, NULL_PTR);
    IntCtrl_Ip_EnableIrq(LPSPI1_IRQn);

Lpspi_Ip_UpdateTransferMode(Lpspi_Ip_DeviceAttributes_SpiExternalDevice_0_Instance_1.Instance,LPSPI_IP_INTERRUPT);

    while(1)
    {
    Lpspi_Ip_SyncTransmit(&Lpspi_Ip_DeviceAttributes_SpiExternalDevice_0_Instance_1,txBuff,rxBuff,4,0xff);
        Siul2_Dio_Ip_TogglePins(LED_BLUE_PORT, (1 << LED_BLUE_PIN));
       TestDelay(5000000);
    //Lpspi_Ip_AsyncTransmit(&Lpspi_Ip_DeviceAttributes_SpiExternalDevice_0_Instance_1,txBuff,rxBuff,4,NULL_PTR);
    //while(LPSPI_IP_IDLE==Lpspi_Ip_GetStatus(Lpspi_Ip_DeviceAttributes_SpiExternalDevice_0_Instance_1.Instance)){}
    }
    return exit_code;

}

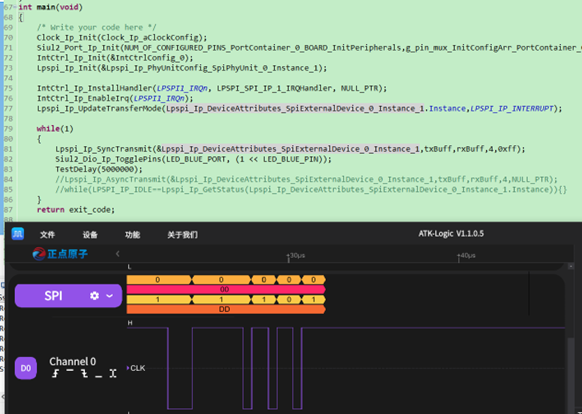

同樣的操作編譯、模擬，這裡波形有問題：
