意法半導體推出新款閘極驅動器，適用於控制
無線家電、移動機器人和工業驅動設備的無刷馬達

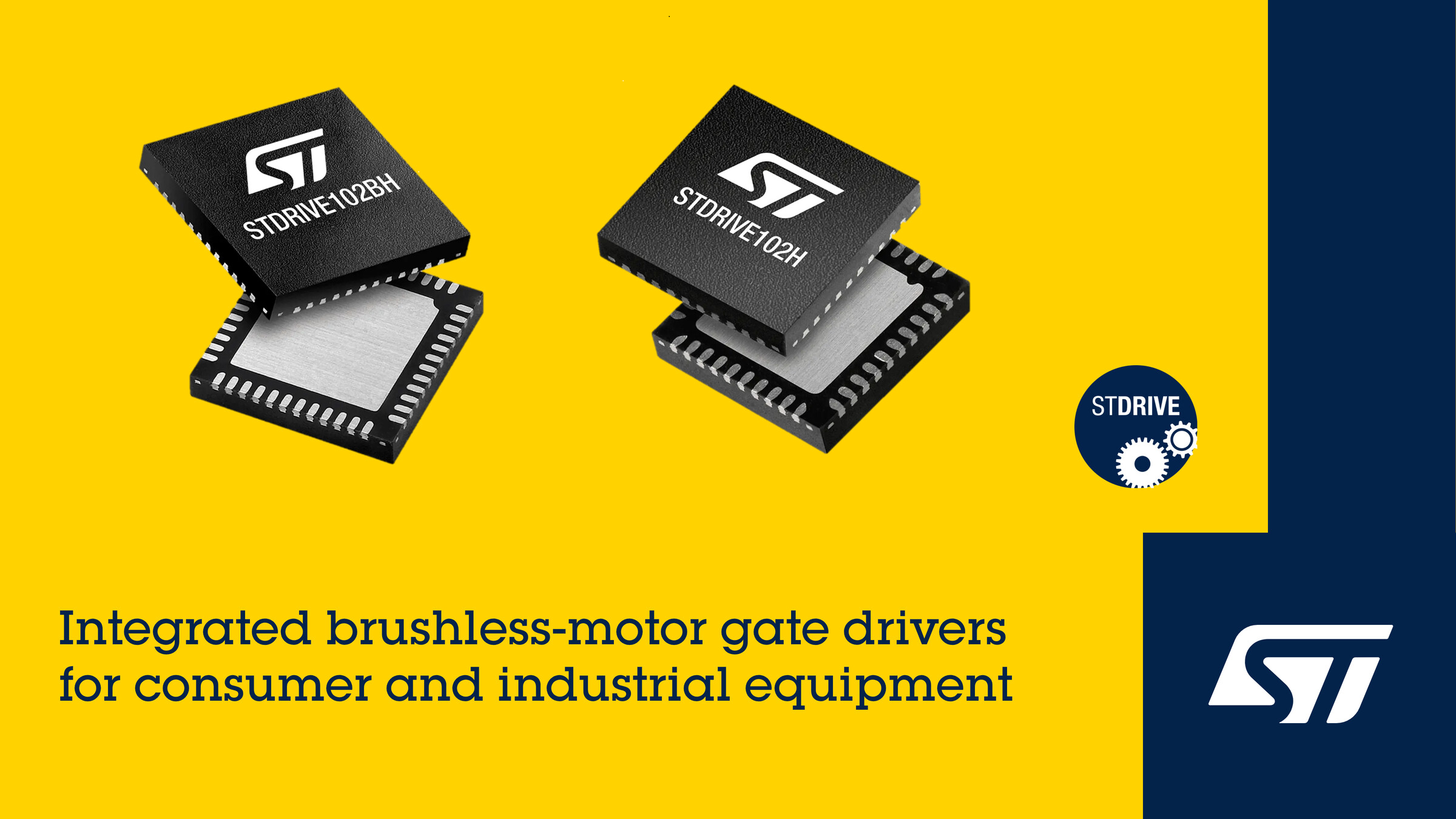

意法半導體推出新一代整合式閘極驅動器STDRIVE102H和STDRIVE102BH用於控制三相無刷電機，提升消費電子和工業設備的性能、能源效率及經濟性。
STDRIVE102H 適用於單電阻電流採樣馬達控制方案，而 STDRIVE102BH 則適用於三電阻電流採樣馬達控制設計，工作電壓範圍為 6V 至 50V。設計人員可以透過兩個模擬引腳輕鬆配置驅動器，並使用一個簡單的電阻分壓器來設定柵極驅動器的驅動電流，無需使用柵極電阻，也可以限制開關速率。新款驅動器具備低電流待機模式，可有效保護電池性能，適用於無線電動工具與家電、電動自行車、移動機器人，以及工業驅動馬達。
新閘極驅動器整合了電荷泵電路，使上橋臂MOSFET的導通時間不受限制，可以任意延長，從而簡化了需要100% PWM占空比的應用設計。此外，電荷泵確保上下橋臂MOSFET的閘源電壓相同，以平衡功率級的行為。此外，內部低壓差穩壓器 (LDO) 可為驅動器的下橋臂電路和模擬前端 (AFE) 提供12V和3.3V電壓，也可以為外部元件供電。
其他功能包括全面完善的電氣和過熱保護功能。除了欠壓鎖定 (UVLO) 和熱關斷功能外，新產品還具備上下橋臂 MOSFET 漏源電壓 (VDS) 監測功能，增加了冗餘過流保護功能。在任何保護機制被觸發時，故障信號引腳能快速響應，進一步提升系統的安全性和可靠性。
不論電機控制採用磁場定向控制（FOC）還是六步電機控制方法，評估板EVLDRIVE102H和EVLDRIVE102BH都可加快系統開發週期。這兩款評估板配備了電機反電動勢 (BEMF) 感測器以及用於連接轉子位置感測器（如果電機有此配置）的輸入引腳，以提高控制精確度。板子還提供了用於連接 STM32 Nucleo 微控制器主板的標準排針介面。X-CUBE-MCSDK STM32 電機控制軟體開發套件 (MCSDK) 為工程師提供了電機啟動運行以及開發應用所需的工具和程式碼。
更多產品詳情請造訪www.st.com/gate-drivers 。
