GNSS | 軟體：Synaptics SYN4778傳導測試TTFF方法

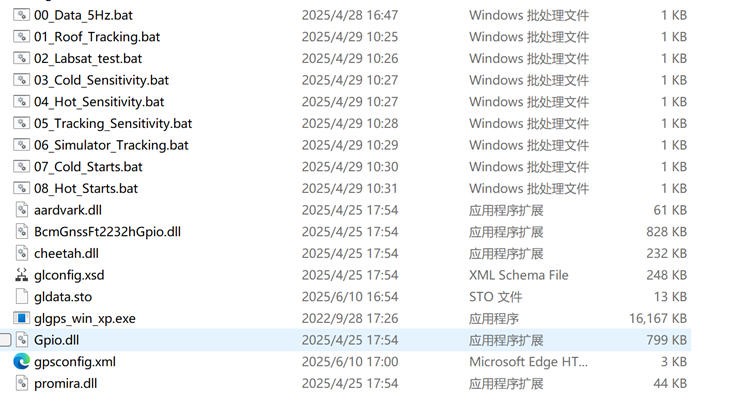

1、測試SYN4778 EVK TTFF參數的前提是需要原廠提供一套測試韌體，包含Simulator_Tracking和Simulator_Cold_Starts的測試功能。

2、需要使用的儀器：GNSS模擬器

比如：

GSS6700 多GNSS模擬器

或者

MP6200 GPS 模擬器

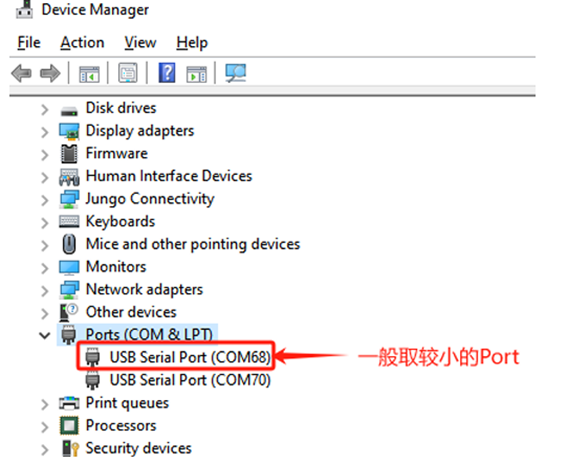

3、EVK 連接 PC 和 MP6200/GSS6700 設備，在 PC 設備管理器中取得 EVK Port（取較小的 Port）

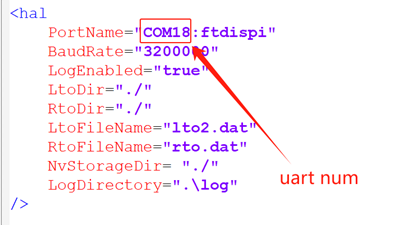

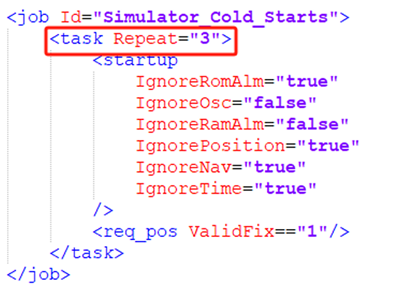

4、根據需求修改配置檔案 [ gpsconfig_xxx.xml ] 中相關的 job（Cold/Warm/Hot）屬性，如下圖所示

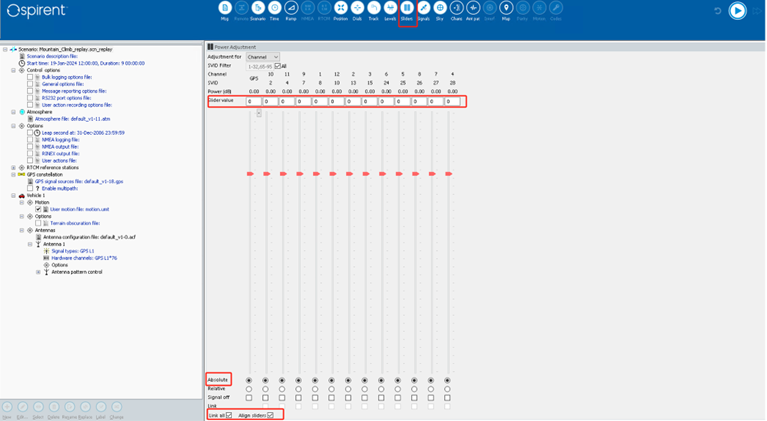

5、在完成環境建置後，啟動模擬器（GSS6700）設備，載入對應場景。打開 Sliders 面板，並勾選 Link all/Align sliders/Absolute 選項，將 Slider value 的初始值設為 0（目的是讓輸出固定為 -130dBm）。

6、執行測試包中的06_Simulator_Tracking.bat腳本，運行3分鐘，並確認是否正常定位。

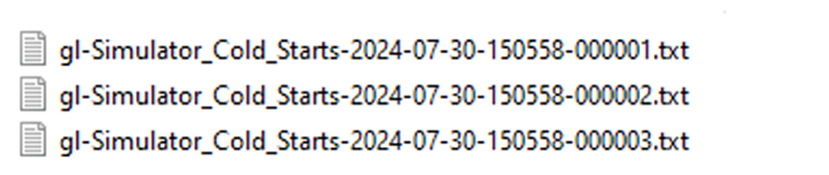

7、執行測試包中的07_Cold_Starts.bat腳本，程式會根據步驟3中設定的Repeat次數，每定位一次生成一個log檔案。例如，若設定Repeat=3，則測試結束後會獲取如下檔案：

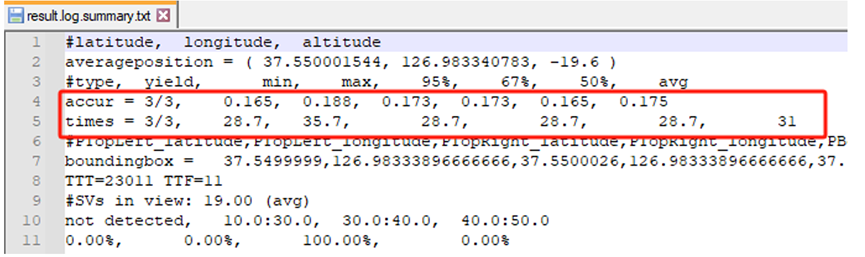

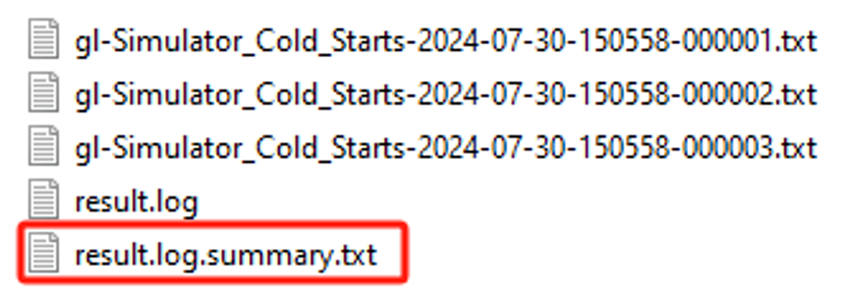

8、合併log，透過cmd命令[type *.txt > result.log]將步驟4獲取的log進行合併，然後將合併後的result.log拖曳至SummaryTXT.bat腳本，會生成如下圖所示的文件：

9、取 result.log.summary.txt 文件中的 accur 和 times 平均值作為結果值。

10、根據需求調整GSS700的滑桿數值，重複上述步驟，分別測試以下幾種場景：

◆ 滑桿數值設定區間值參考：

冷啟：-130dBm/-140dBm/-145dBm

暖：-130dBm/-140dBm/-145dBm

熱：-130dBm/-140dBm/-150dBm

常見問題：

FAQ1：什麼是TTFF，它的英文全名是什麼？

首次定位時間TTFF（Time To First Fix），用於衡量接收器信號搜尋過程的快慢程度，定義為接收器從加電到捕獲第一個有效導航數據點所需的時間長度。其又分為冷啟動、溫啟動和熱啟動。

FAQ2：上述提到的SummaryTXT.bat在哪裡？

SummaryTXT.bat 位於 C:\Program Files (x86)\BROADCOM\NMEA Log Analyzer 目錄下，需要安裝 Broadcom.NmeaAnalyzer.NoSSPLOT.jre8.1.47.7948 軟體。

FAQ3: SYN4778晶片有哪些功能？

Synaptics SYN4778 是第三代雙頻率（L1/L5）GNSS接收器，能夠進行L5訊號的接收以及同步追蹤來自同一顆衛星的多重反射訊號。

它是使用7nm製程製造的，因此功耗超低，PCB占地面積小。

SYN4778 同時支援 GPS、GLONASS（GLO）、NAVIC、北斗（BDS）、伽利略（GAL）、SBAS 和 QZSS 在 L1/B1/E1 和 L5/E5/B2a 頻帶。

FAQ4：SYN4778相較於其他或國產GNSS晶片有哪些優勢？

晶片尺寸小、周邊元件少、功耗低

FAQ5: Synaptics GNSS 晶片有哪些？分別有什麼特點？

SYN47762

• 28HPL process 2.1x3.5 mmLow Power

SYN47768

• 28HPL process 2.1x3.5mm
  Low Power
  L1+L5
  Onchip PVT for host offload
• Mature Bream SW support

SYN4778

• 7nm process 2.4x2.7 mm
• Ultra low power
• World Best as standalone GNSS.
  • High accuracy
  • Low power
• L1+ L5
• Enhanced internal LNAs
