STDRIVE102H 評估板適用於三相無刷電機
產品說明
STDRIVE閘極驅動器代表了最新的先進產品系列，由四種不同的產品組成，專為驅動三相無刷電機而設計，適用於多種應用，供電電壓最高可達50V。這些驅動器在電池效率至關重要的場景中表現出色，使其成為電動工具、吸塵器和小型家電的理想選擇。STDRIVE102系列在待機模式下高效管理電流消耗的能力尤為突出，即使在設備未積極運行時，也能確保最佳性能。
STDRIVE102H 和 STDRIVE102BH 是首批推出市場的新產品，提供簡單且靈活的模擬控制方式。
這些柵極驅動器的一個突出特點是其能夠驅動六個外部N通道功率MOSFET，並且具有可編程的柵極電流。此特性不僅提升了功率級的性能，還能精確調整功率輸出的斜率速度，而無需使用外部柵極電阻。
先進的電荷泵整合是一項顯著的優勢，因為它透過提供必要的電源，確保高邊驅動器的持續運作。此功能有助於提升閘極驅動器的可靠性與穩定運行，特別是在需要長時間運作的應用中。
此外，加入線性穩壓器，例如 12V LDO 和 3.3V LDO，進一步提升了這些閘極驅動器的多功能性。這些穩壓器不僅能為內部低端驅動器和嵌入式類比前端（AFE）供電，還可以用來為外部元件供電。

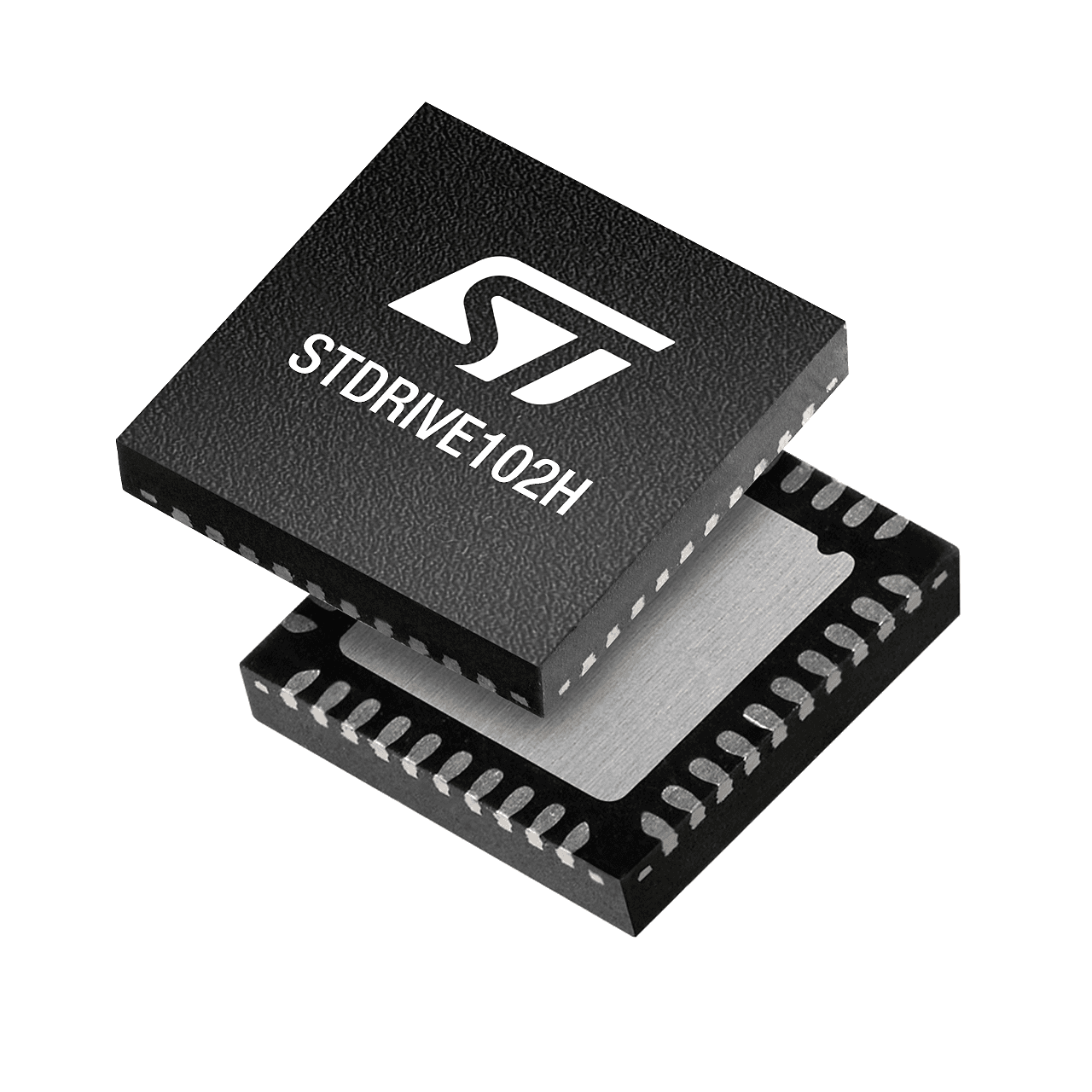

STDRIVE102 配備了一套完整的嵌入式保護功能，包括欠壓鎖定（UVLO）、過熱關斷以及高側和低側 MOSFET 的 VDS 監控。最後一項功能確保了過電流保護的冗餘性。故障信號功能能夠快速傳遞任何觸發的保護措施，提升系統的安全性和可靠性。總的來說，STDRIVE102 系列提供了一個完整的無刷電機驅動解決方案，結合了性能、可配置性以及強大的保護功能。其設計適用於多種應用場景，成為在要求嚴苛的電機控制情境中可靠且多功能的選擇，並提供 5x5 或 6x6 QFN 封裝。
產品特色
STDRIVE102 是一款先進的三相柵極驅動器。
主要功能包括：
•額定50V，具備1A / 2A的源/汲電流能力，可驅動各種功率級。
•可調節的柵極電流以減少BOM成本並優化驅動
•最多嵌入三個運算放大器
•雙重控制模式以提升靈活性
句子：•內嵌式LDO用於電源管理及外部元件供電
•完整的保護機制讓設備如同防彈，包括智能關機（SmartShutdown）和VDS監控。
推薦應用
電動工具、吸塵器、電動自行車、工業自動化、機器人、泵和風扇
