基於onsemi NCP51752隔離單通道閘極驅動器，搭載整合負偏壓控制解決方案

NCP51752 是隔離單通道閘極驅動器系列，源極和吸收峰值電流分別為 +4.5 A/-9 A。


它們被設計用於快速切換，以驅動功率MOSFET和SiC MOSFET功率開關。NCP51752提供短且匹配的傳播延遲。

為了提高可靠性、dV/dt免疫力，甚至更快速地關閉，NCP51752在GND2和VEE引腳之間設有嵌入式負偏壓軌機制。

特徵:

• 功能選項
• VCC UVLO 參考 GND2
• GND2和VEE引腳之間的內建負偏壓
• 透過微調可選擇的負偏差水平
• 3−V至20−V輸入電源電壓
• 輸出電源電壓範圍為6.5 V至30 V，6−V和8−V MOSFET，SiC為12−V和17−V，閾值
• 4.5−A峰值來源，9−A峰谷輸出電流能力
• 最小CMTI為200 V/ns dV/dt
• 輸入引腳具有負5V的處理能力
• 傳播延遲的典型值為36 ns
• 5 ns 最大延遲匹配
• 隔離與安全

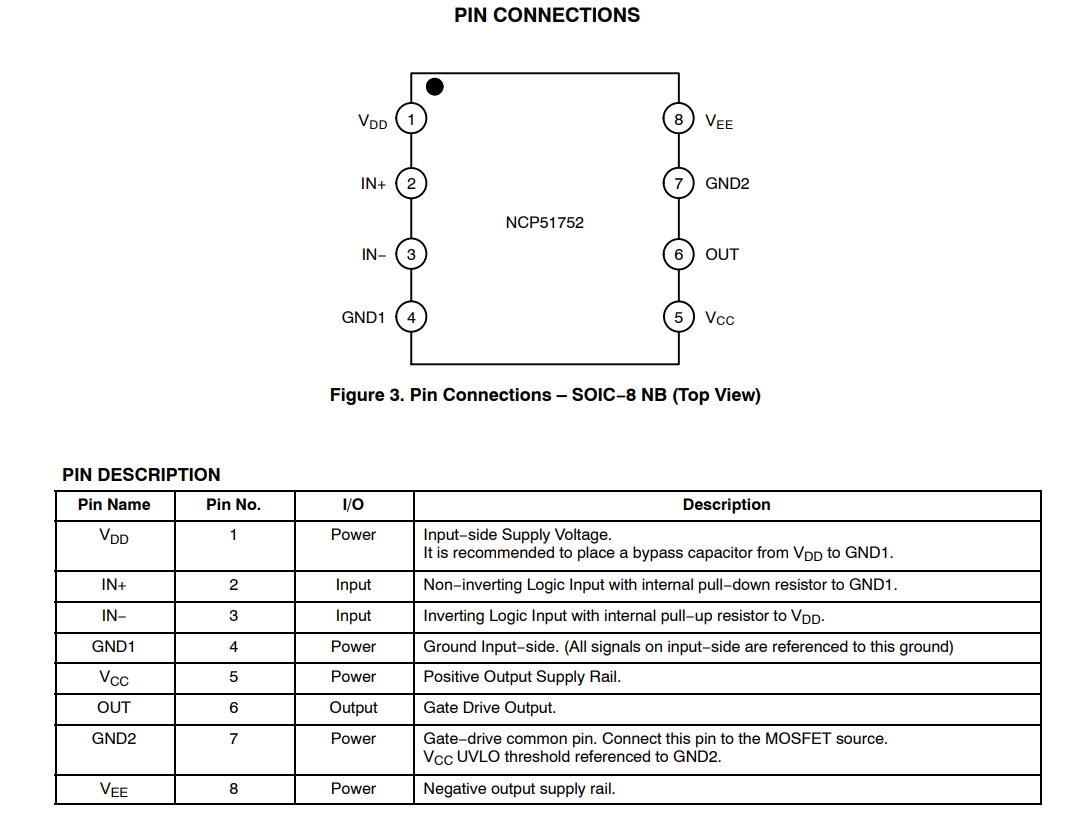

Pin腳說明：

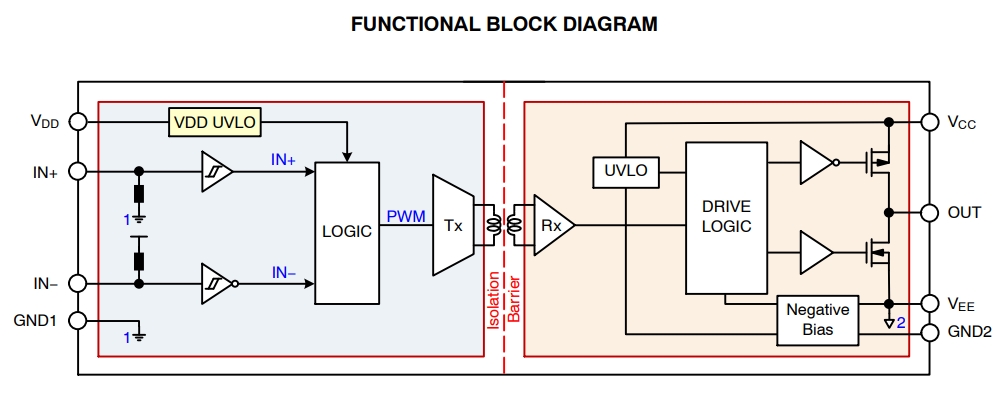

內部框圖：

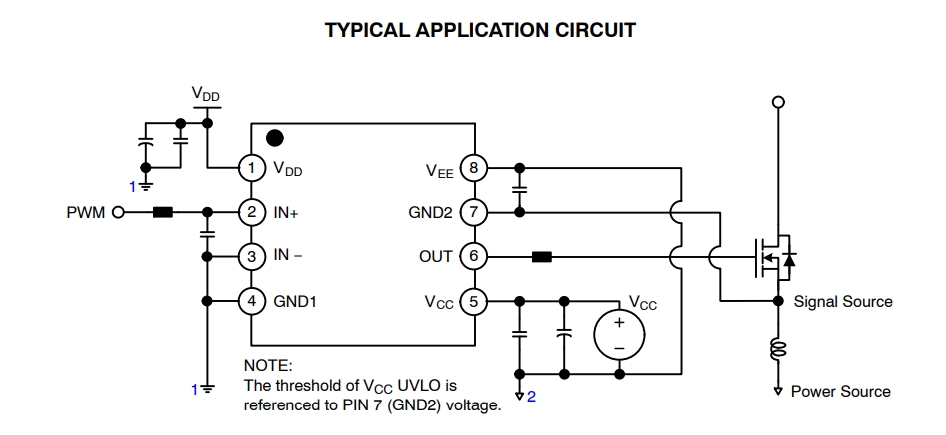

典型應用：
