NXP UWB NCJ29D6 EVB實作測距功能

一、說明

利用兩個NCJ29D6 EVB實作測距功能，一個EVB設定為Initiator，另一個EVB設定為Responder，來測量兩個EVB的距離。

二、 硬體準備、軟體版本

1. 硬體準備

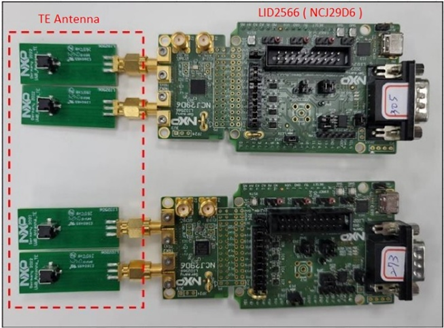

1.1  LID2566 ( NCJ29D6 B2 00205 ) EVB x 2
1.2 TE Antenna x 4
1.3 Micro USB Cable x 2

2. 實體接線說明，將兩個EVB個別透過Micro USB Cable 接上測試PC端

3. NCJ29D6 ( B2 00205 ) EVB軟體版本
   3.1 NCJ29D6 ( B2 00205 ) SDK 為 SR14 版本，包含 DSP、SBE、RF、SWUP….等軟體
   3.2 NCJ29D6 ( B2 00205 ) AP Code 版本 : NCJ29D6 UWBMAC AiO 3.0.0

   3.3 GUITool V11.0.0

2025.02.25_SR14+NCJ29D6 UWBMAC AiO_v4.1.0 E+GUITool V11.0.0 測試

三、NCJ29D6 EVB實作測距

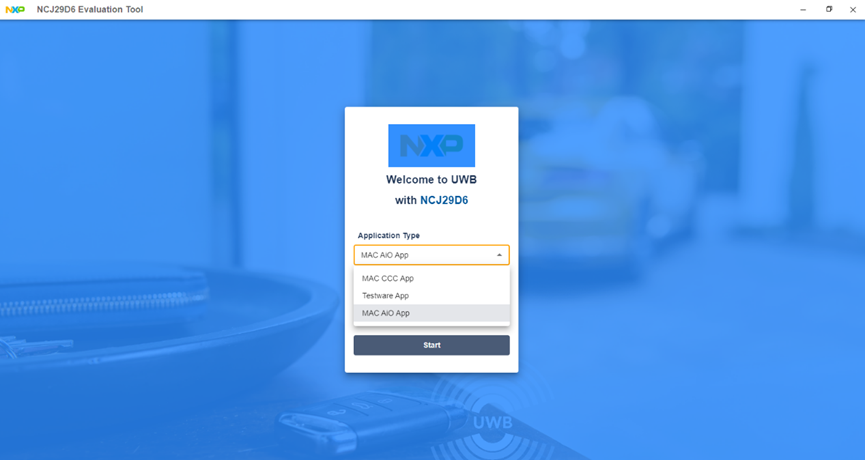

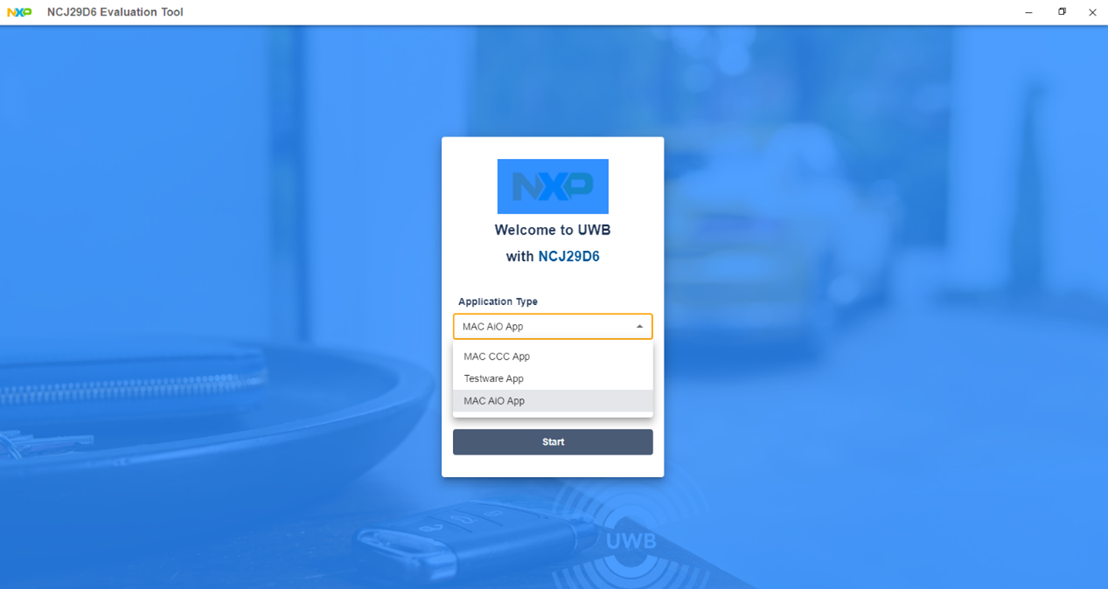

1. 啟動NCJ29D6 Evaluation Tool 11.0.0，點選Application Type: MAC AiO App

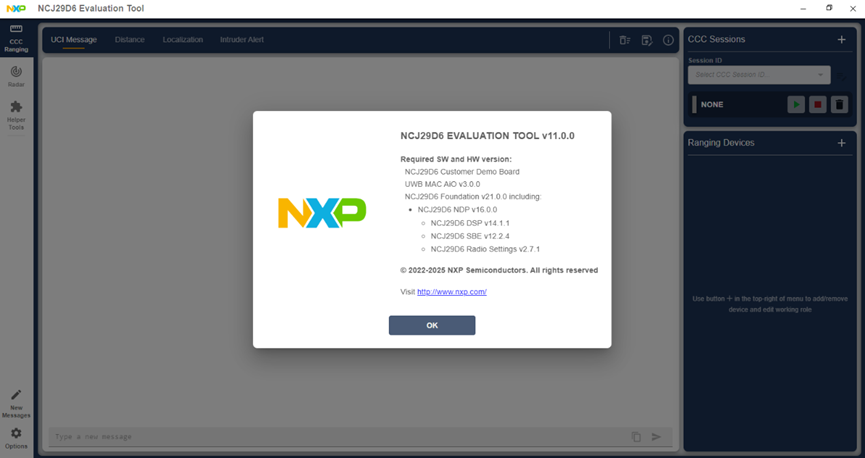

進入GUI畫面後即會出現此版NCJ29D6 Evaluation Tool 11.0.0所能支援的軟體跟硬體版本。

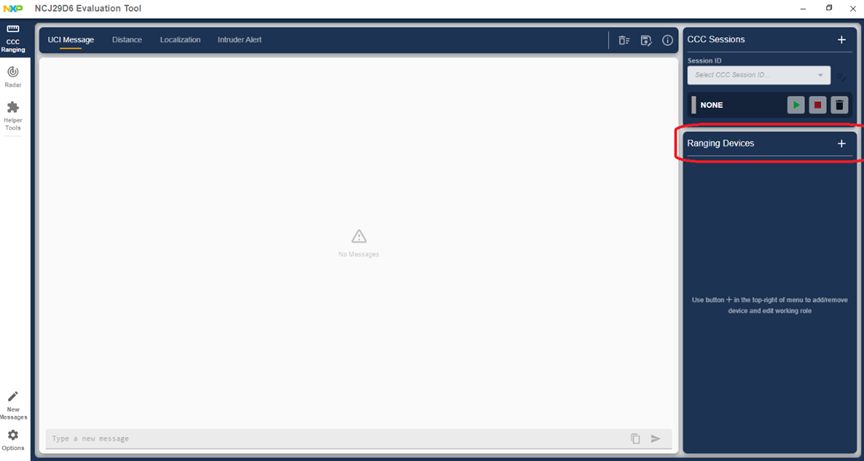

2. 點選紅框中的Ranging Devices [+]

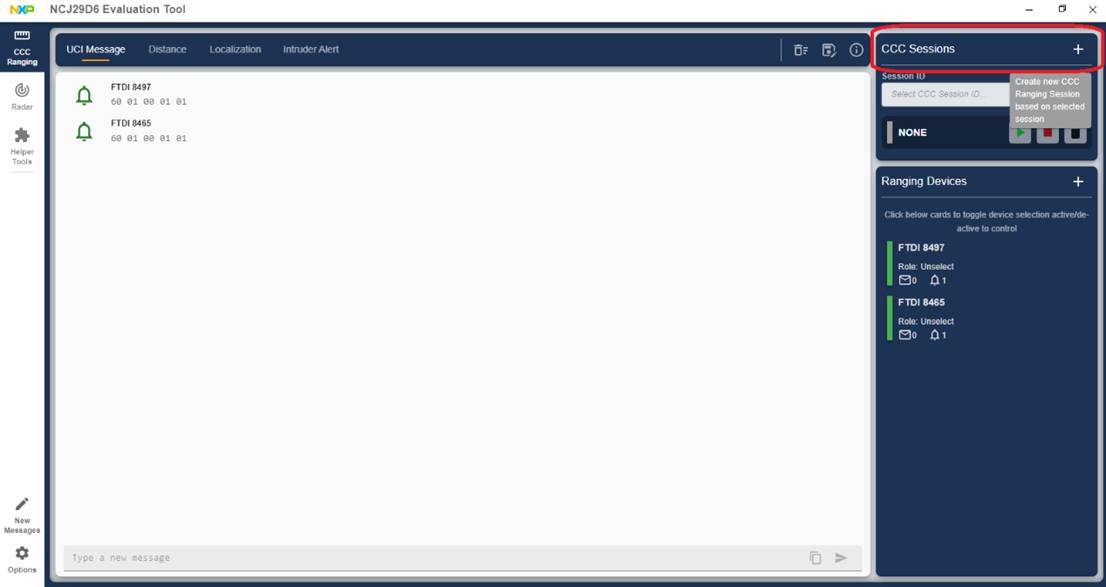

3. 點選[+]，逐一加入兩個EVB後按下[OK]

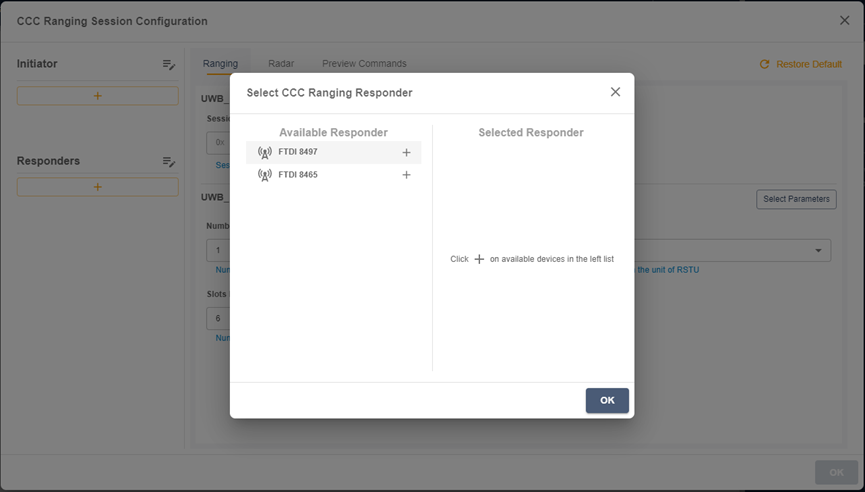

4. 點選右上角[+]設定兩個EVB個別的模式

5. 選取FTDI8465點選[+]，將其EVB設定為Responder, 另選取FTDI8497點選[+]，將其EVB設定為Initiator。設定完全後即可看到兩個EVB個別設定的模式。

5. 選取Session ID 按定預搭配的Session ID後，按下[綠色箭頭]

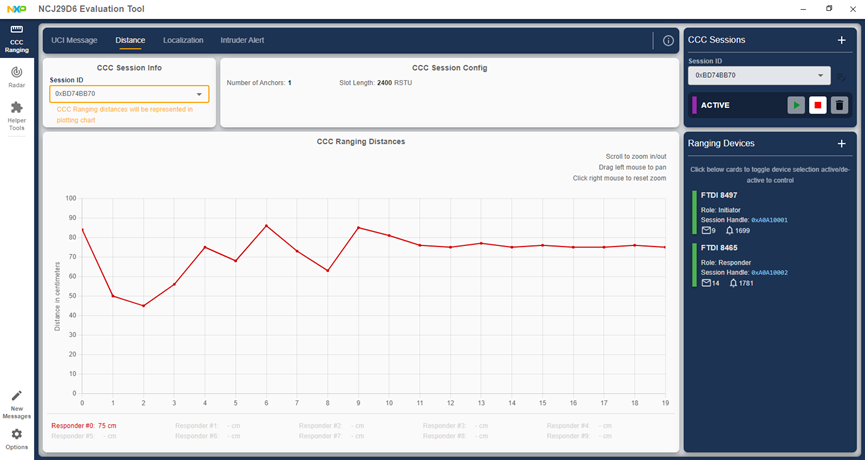

6. 即可看到兩個EVB量測出來的Ranging Distances。
