前言：
在無線通信技術的不斷演進中，高通技術公司（Qualcomm Technologies Inc.，簡稱QTI）的RDPs（Reference Design Platforms）以其先進的設計和功能成為了無線通信行業的重要組件。這些平台採用了Tri-band Tri-feed（DBDF, TBTF）天線，並在2G、5G和6G頻段中實現了高效的連接。
其中，最新的IPQ9570 SoC（系統級晶片）和QCN9274 Wi-Fi晶片進一步增強了系統的連接能力。IPQ957x SoC是高通針對高效能網路設備推出的旗艦級Wi-Fi 7平台，專為支援高傳輸速率和低延遲應用而設計，適用於企業級無線接入點和家庭路由器。QCN9274 Wi-Fi晶片則支援多頻段並行操作，可實現高效的數據傳輸和更穩定的連接，是新一代無線Wi-Fi 7通信設備的核心元件。
然而，為了確保系統的穩定性和性能，對於天線的設定和選擇有著嚴格的要求。本文將詳細介紹不同頻段天線的設計要求和注意事項，以及如何最大程度地提升天線性能和系統效能。
簡介：
在整個系統及機構外殼的設計中，天線的選擇和配置是關鍵因素之一，直接影響著系統的性能和穩定性。以下是天線設計和佈局的詳細內容：
保持天線正交性：舉例來說，假設在系統中，需要使用兩個鏈路（chain-0/1）的PHYA0和PHAYA1。在這種情況下，必須確保兩個鏈路之間的天線配置是正交的，這可以透過選擇正交天線來實現。例如，可以使用水平和垂直極化的天線，以確保它們的方向性相互垂直。

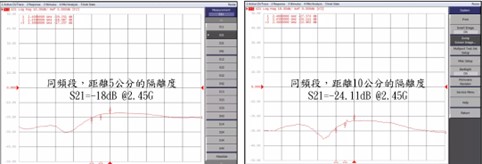

確保適當的天線距離：為了降低天線之間的串擾和干擾，需要確保天線之間的距離至少為波長的一半。
Wi-Fi和藍牙天線隔離：Wi-Fi 和藍牙天線之間的隔離至關重要，以確保它們在同一設備中的合理共存。假設 Wi-Fi 和藍牙天線之間的隔離要求為 35 dB，則可以通過調整它們的位置和極化方向來實現。例如，將 Wi-Fi 和藍牙天線放置在相對位置較遠且極化方向互相垂直的位置，以最大程度地提高隔離效果。
天線極化及佈局強化：舉例來說，如果使用外部天線，可以採用垂直和水平極化的天線來增加天線之間的隔離效果。同時，根據具體的應用需求和形式因素，選擇最佳的天線佈局，以最大程度地提升系統的性能。
內部天線設計強化：如果使用內部天線，可以利用周圍的金屬物體（如散熱器、PCB等）作為隔離障礙物，從而提高天線的隔離效果。舉例來說，可以將PCB設計為天線之間的物理隔離屏障，從而降低干擾的影響，提高系統的穩定性和性能。
犧牲藍牙天線性能以提升隔離效果：在某些情況下，可能需要調整藍牙天線的性能（如增益、效率和輻射圖案），以提升與 Wi-Fi 天線之間的隔離效果。例如，可以透過降低藍牙天線的增益或調整其輻射圖案，來提高隔離效果，確保系統的穩定性和性能。
QCN92x4多射頻操作中的隔離要求：4x4配置的分析與應用
本節描述了在無線電同時運行時應遵循的隔離要求，特別是針對兩個頻帶之間間距緊密的頻段。這些隔離要求對於確保在不同頻率帶上的無線電設備能夠同時正常運行非常重要。一般而言，隔離要求旨在確保不同頻率帶之間的無線電信號不會互相干擾，從而保證系統的穩定性和可靠性。
無線電發射（Tx）和接收（Rx）操作同時必須滿足不同無線電配置下的隔離要求。這些要求對於確保系統性能和穩定性至關重要，特別是在處理高頻段和低頻段的不同情況下。例如，在5G高頻與6G低頻、5G高頻對比5G低頻、6G高頻對比6G低頻的情況下，都需要滿足相應的隔離標準。
在無線通信中，隔離要求主要包括頻率隔離、空間隔離和時間隔離。頻率隔離是指不同頻段之間的信號不應相互干擾；空間隔離則指天線和其他設備之間需要保持適當的距離，以減少干擾；時間隔離涉及到信號的時序安排，確保在同一頻段內不會同時發生發射和接收操作。
此外，接收器在存在干擾源時應該能夠在沒有或極少的靈敏度降低的情況下運作。這對於確保接收器能夠正確接收並處理來自發射器的信號至關重要。特別是，最低調變和編碼方案（MCS0）的接收器靈敏度是最具挑戰性的，因此需要特別關注。MCS0 是最低級的調變和編碼方案，對接收器的靈敏度要求最高，因此在設計和測試中需確保接收器能夠在此模式下正常運作。
除了關注MCS0，使用者還應該檢查MCS13以獲得最大吞吐量。MCS13是一種進階的調變與編碼方案，能夠提供較高的資料吞吐量。確保接收器在此模式下能穩定運行，有助於提升整個系統的效能。
總的來說，了解並遵守隔離要求對於無線通信系統的正常運行至關重要。唯有透過確保不同頻率帶之間的適當隔離，系統才能避免干擾和性能下降的問題，從而實現高效、穩定的通信。這需要設計者在系統設計、測試和調整過程中，不斷驗證並強化隔離效果，確保系統能夠在各種工作模式下達到最佳性能。

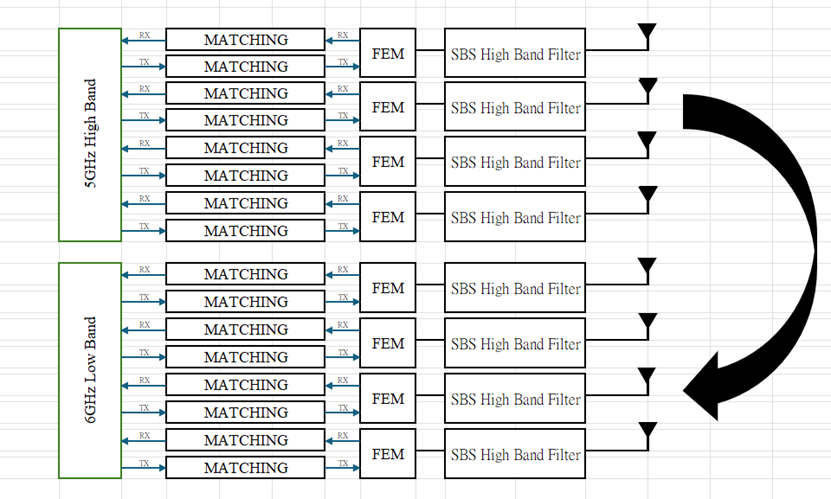

5G高頻段/6G低頻段以及5G/6G頻段下的隔離要求，確保系統的穩定性和性能。
Radio A和Radio B的設定
Radio A：發射信號為MCS0，頻寬20 MHz，頻率5.825 GHz。
Radio B：接收信號為MCS13/0，頻寬320 MHz，頻率6.105 GHz。
天線隔離：兩個天線之間的隔離必須至少達到30 dB，以防止彼此的信號干擾。
濾波器抑制：從發射到接收的濾波器抑制需要至少達到50 dB，以減少發射信號對接收信號的干擾。
總隔離要求：干擾源與受害者之間的隔離必須至少達到80 dB，這是為了確保系統能夠正常運作且不受干擾。
FEM輸入端的干擾：在前端模組（FEM）輸入端，干擾功率水平需要保持在-52 dBm以下，以避免系統性能下降。
達成隔離目標的關鍵建議點：
1. 天線隔離度：
天線之間應保持適當的距離，以減少相互間的串擾。天線隔離至少需要達到30 dB，以確保不同頻段的信號不會互相干擾。
2. 帶拒濾波器：
系統中的濾波器應具備至少50 dB的抑制能力，以減少發射信號對接收信號的干擾。
3. 系統總隔離度：
總隔離需要達到80 dB，這是干擾源和受害者之間的最低隔離要求，以確保系統的穩定運行。
4. 發射功率和增益設計：
發射鏈路的功率和天線陣列的增益需要精心設計。在4x4無線電中，每條鏈路的發射功率為22 dBm，陣列增益為6 dB；而在2x2無線電中，每條鏈路的發射功率為25 dBm，陣列增益為3 dB。
5. 控制FEM輸入端的干擾：
在前端模組（FEM）輸入端，干擾功率水平需要保持在-52 dBm以下，這對於避免系統性能下降至關重要。
在無線通信系統中，隔離要求至關重要，特別是在5G和6G之間的無線電操作中。這些隔離要求主要包括天線隔離、濾波器拒斥和總隔離，確保不同頻率的信號不會相互干擾，從而維持系統的穩定性和可靠性。此外，控制發射功率和增益，以及確保接收器在干擾條件下的高靈敏度，也是維持系統性能的關鍵。
[問與答]
Q1: 為什麼要維持天線正交性？
A1：維持天線正交性能以減少干擾，確保系統穩定。使用水平和垂直極化的天線來達到方向性互相垂直，可以提升信號品質和性能。
Q2：如何確保天線之間的適當距離？
A2：天線距離應至少為波長的一半，以減少串擾和干擾，確保每個天線能有效運作，不受其他天線干擾。
Q3：如何控制無線電設備之間的隔離以確保系統性能？
A3: 需確保天線隔離達到30 dB、濾波器拒斥達到50 dB、總隔離達到80 dB，並將FEM輸入端的干擾功率控制在-52 dBm以下，以避免干擾和性能下降。
Q4: 接收器的靈敏度為什麼重要？
A4: 接收器的靈敏度決定了系統的穩定性，特別是在MCS0等高靈敏度模式下。確保接收器在這些模式下正常運行有助於系統達到最佳性能。
Q5: 如何利用內部天線設計強化隔離效果？
A5: 可利用周圍的金屬物體（如散熱器、PCB）作為隔離屏障，減少干擾，提升系統穩定性和性能。
