前言
洗衣機、冰箱等家用電器正變得越來越智能連結。電感式感應透過實現堅固、可靠、光滑的觸控按鈕，在這一趨勢中發揮關鍵作用在無縫金屬表面。電感式感測本質上不受液體影響，有利於開發洗碗機、耳塞和智慧手錶等耐液體應用。簧片開關可用非接觸感應, 採用多重感測轉換器低功耗（MSCLP）電感感應技術，提供非接觸式、堅固的設計，適用於金屬物體偵測。
從健身追蹤器到智慧眼鏡、智慧服裝等穿戴式科技設備正在越來越受歡迎。電容式感應是任何穿戴式解決方案的關鍵特性。電池壽命是一個主要問題現今穿戴式科技面臨的挑戰；因此，需要不斷降低功耗，同時保持設備始終處於開啟狀態並回應。
洗衣機、洗碗機和咖啡機等電器可以利用液位感測和存在檢測功能，以創造更智慧、更有效率的產品。
PSOC™ 4000T 系列 MCU（以下簡稱「PSOC™ 4000T」）透過引入全新第五代 CAPSENSE™ 與多感應轉換器低功耗 (MSCLP) 技術。這提供了一個基於整合「Always-on」感測技術的超低功耗觸控HMI解決方案。它啟用掃描低功耗按鈕，例如電源或喚醒按鈕，當裝置處於 DeepSleep 狀態並處理在觸摸時喚醒裝置的結果。該技術本身支援自主掃描功能，不需要 CPU 幹預即可掃描感測器；設備可以保持 DeepSleep 狀態從而也降低了主動模式下的功耗。它結合了多種感測科技經濟高效地創造更智慧、面向未來的產品。
CY8CPROTO-040T-MS 多感測原型開發套件
CY8CPROTO-040T-MS 多感測原型套件支援評估和開發電容式、 採用 PSOC™ 4000T 元件和第五代 CAPSENSE™ 的電感式液位感測解決方案和 多感應技術提供超低功耗觸控 HMI 解決方案 (MSCLP)。
CY8CPROTO-040T-MS 套件內容
CY8CPROTO-040T-MS 開發板功能
CY8CPROTO-040T-MS PSOC™ 4000T 多感測原型開發套件可讓您評估PSOC™ 4000T 設備。此板包括：
- PSOC™ 4000T 設備
- 板載程式設計器/調試器 (KitProg3)
- 使用者 LED（PWM 啟用）
- 使用者按鈕
該套件還附帶以下擴充板：
- 具有 14 毫米線圈的 Touch-over-Metal (ToM) Keypad-4 板
- 具有 22 毫米線圈的 Touch-over-Metal (ToM) Keypad-2 板
- 具有 9 個感測器的柔性 PCB，提供 120 毫米的全量程液位讀數
- 具有四個 10 毫米按鈕的懸浮觸控板，可偵測 10 毫米距離內的觸摸
該套件展示了第五代低功耗 CAPSENSE™ 技術的關鍵功能，包括：
- 卓越的觸控感應性能
- 一流的靈敏度、訊號雜訊比以及對溫度和水分。若要評估 SNR 效能，請依照「使用 CAPSENSE™ 監控資料」中的步驟進行操作CE240146 的「調諧 器」部分：PSOC™ 4：MSCLP
電感式感應金屬觸控鍵盤 4 示範程式碼範例的 README 文件
- 擴充板展示了能夠進行 CAPSENSE™、電感和液位感應的單一設備
CY8CPROTO-040T-MS 開發板內容

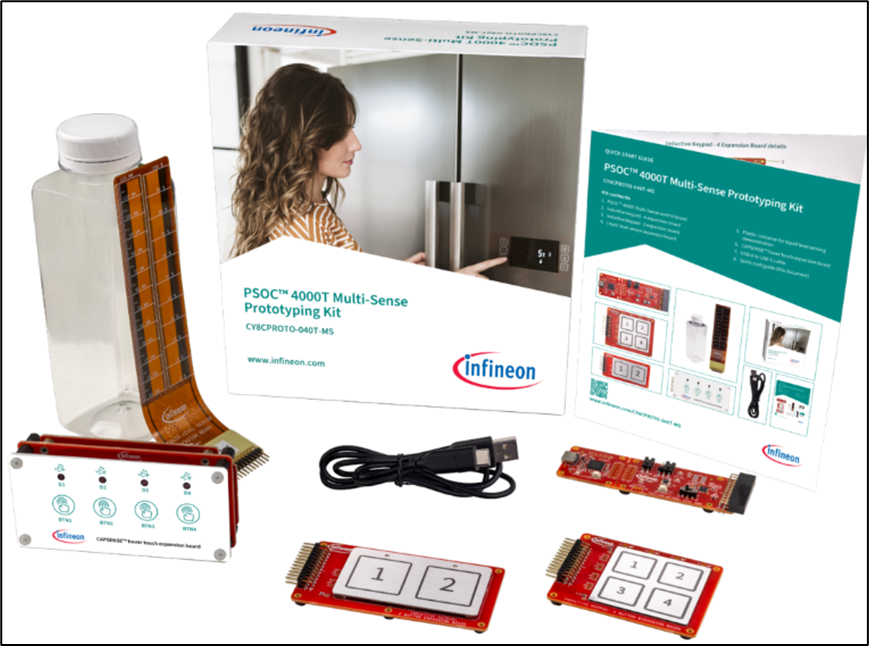

CY8CPROTO-040T-MS PSOC™ 4000T 多感測原型套件包括以下組件：
- PSOC™ 4000T 多感測控制板
- 電感式鍵盤-4 擴充板
- 電感式鍵盤-2 擴充板
- 液位感知器擴充板
- 用於液位感測演示的塑膠容器
- CAPSENSE™ 懸浮觸控擴充板
- USB Type-A 轉 USB Type-C 連接線
- 快速入門指南
CY8CPROTO-040T-MS 功能方塊圖

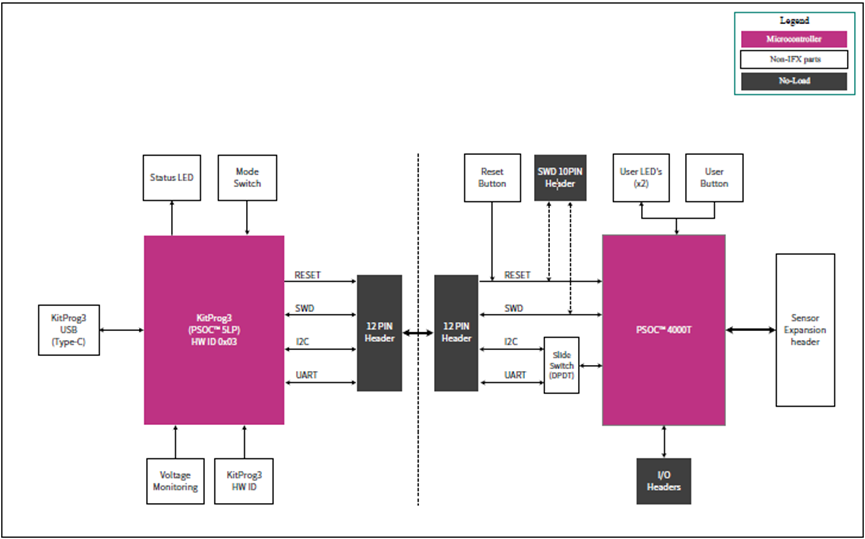

CY8CPROTO-040T-MS PSOC™ 4000T 多感測控制功能框圖
- KitProg3 USB Type-C 連接器(J1)
- KitProg3 狀態LED (LED4)
- KitProg3 (PSoC 5LP) 程式燒錄器和調適器 (CY8C5868LTI-LP039, U2)
- KitProg3 程式模式選擇 (SW3)
- 電源LED(LED1)
- 外部電源輸入(J10)
- 使用者按鈕 (SW4)
- PSoC 4000T MCU 重設開關 (SW1)
- I2C/UART 選擇開關 (SW2)
- PSoC 4000T 控制器 (U1)
- 多感知擴展接頭 (J24)
- PSoC 4000T MCU 10腳位SWD程式調適頭 (J7)
- 使用者LED (LED2, LED3)
- 使用者LED (LED2) 和使用者按鈕選擇頭 (J6)
- MCU電流量測 (J2)

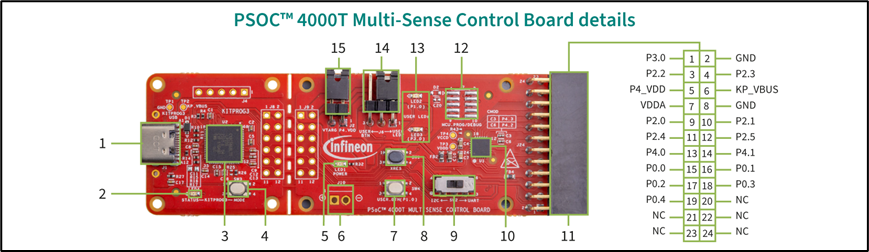

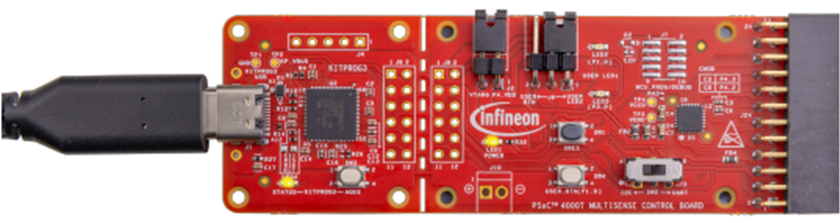

PSOC™ 4000T 多感測控制板俯視圖
PSOC™ 4000T 多感測器原型套件專注於展示第五代CAPSENSE™ 技術，包括低功耗運作、始終開啟感應和增強型觸控感應表現。它利用 PSOC™ 4000T 設備來展示 CAPSENSE™、電感和液位感測小部件。該板包括以下外圍設備：
1. 電感式鍵盤 - 4 擴充板

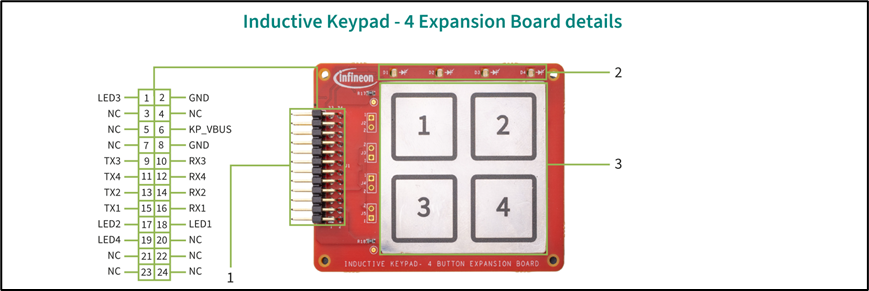

電感式鍵盤 - 4 擴充板俯視圖
電感式鍵盤 - 4 擴充板介紹
- 多感測擴展接頭(J1)
- 感測響應LED(D1、D2、D3、D4)
- 電桿式Touch-over-metal金屬按鈕 (Sns1, Sns2, Sns3, Sns4)
2. 液位感測器擴充板

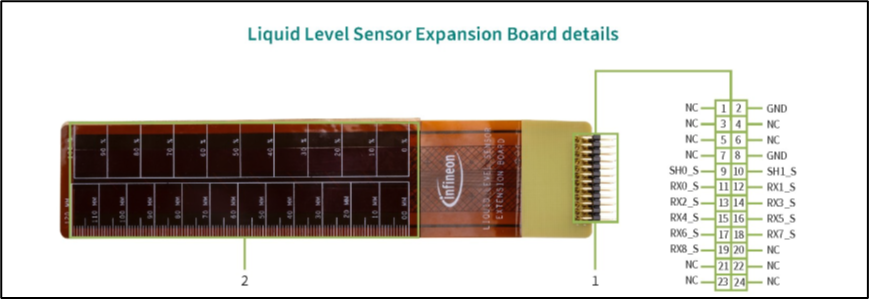

液位感測器擴充板俯視圖
- 多感測擴展接頭(J1)
- 液位感測器 (CSS1)
3. CAPSENSE™ 懸浮觸控擴展板

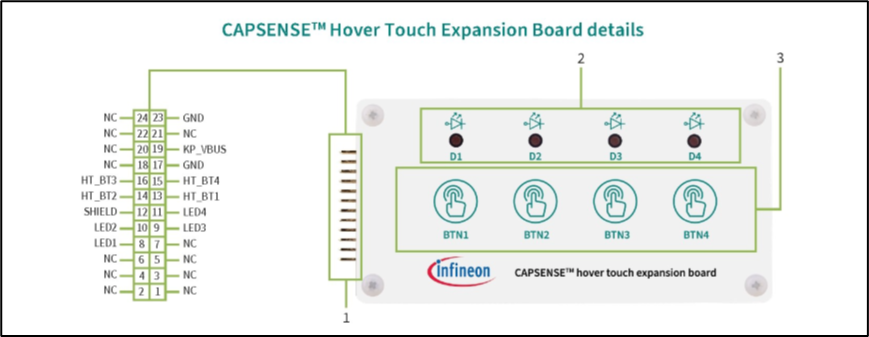

CAPSENSE™ 懸浮觸控擴展板俯視圖
- 多感測擴展接頭(J1)
- 感測響應LED(D1、D2)
- CAPSENSE 懸浮觸控按鈕
