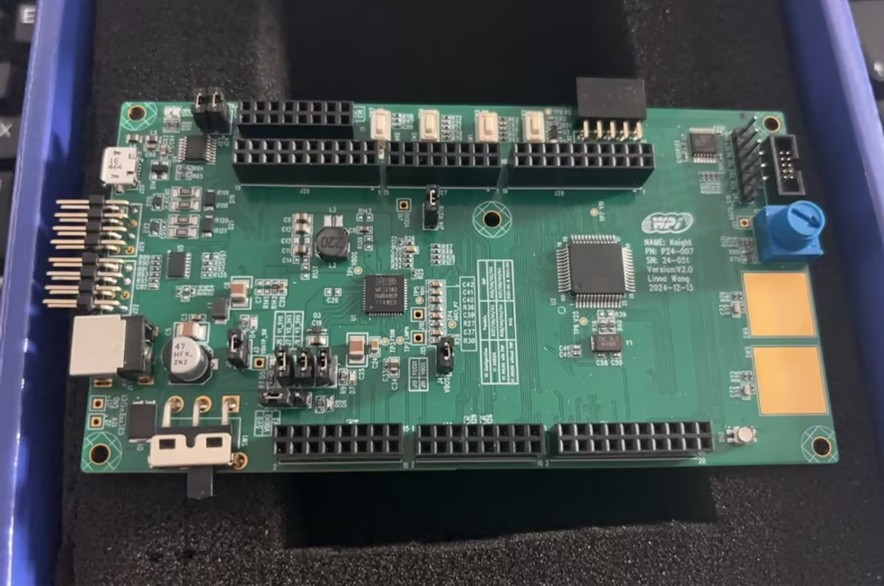

如圖所示:
相關產品介紹
NXPS32 K31X系列簡介:https://www.wpgdadatong.com/blog/detail/73339
搭建開發環境
軟體安裝à參考博文：
【S32K 進階之旅】S32K3 RTD MCAL 開發環境搭建（詳細教程） - 大大通(簡體站)
【S32K 進階之旅】S32K3 RTD LLD 從零開始創建工程及燒錄 - 大大通(簡體站)
Getting Started with the S32K312EVB-Q172 Evaluation Board for General Purpose
注意事項:
軟體下載及安裝過程中需要登錄NXP網站.如果沒有賬號,需要先行註冊.
如果電腦接有多塊顯示器,請只打開一個顯示器.
軟體安裝列表
安裝步驟:
1.首先下載文件: S32 Design Studio IDEàS32DS_3.6.0_win32.x86_64.exe

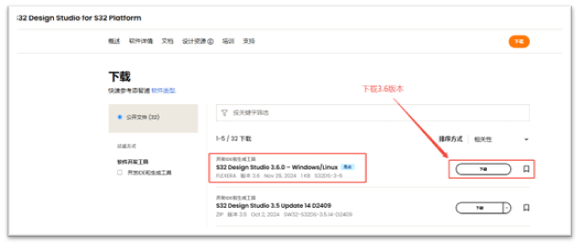

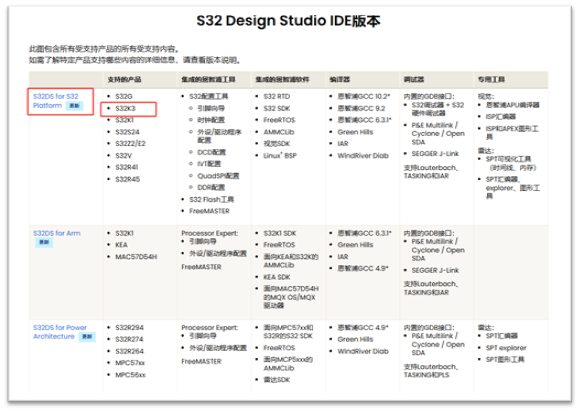

打開網頁後,根據晶片型號S32K312可知需要下載”S32 Design Studio for S32 Platform
截至目前(2025-01-19),軟體最新版為3.6版本.故下載此版本軟體.
Tips:此版本所需安裝包數量較少,安裝較容易.

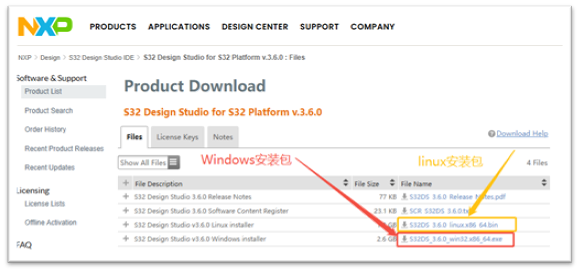

本人筆記本電腦為windows系統,故下載的windows安裝包;linux操作系統同理.
此處放置下載頁面鏈接: https://www.nxp.com.cn/webapp/swlicensing/sso/downloadSoftware.sp?catid=S32DS-3-6
接下來就是軟體安裝了,雙擊運行即可.

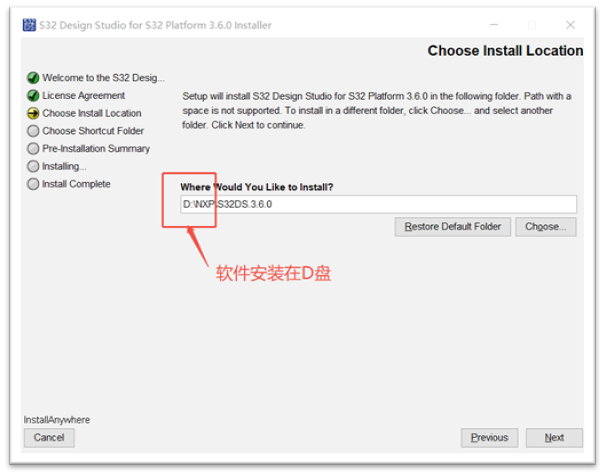

本人C盤空間有限,故安裝在D盤.

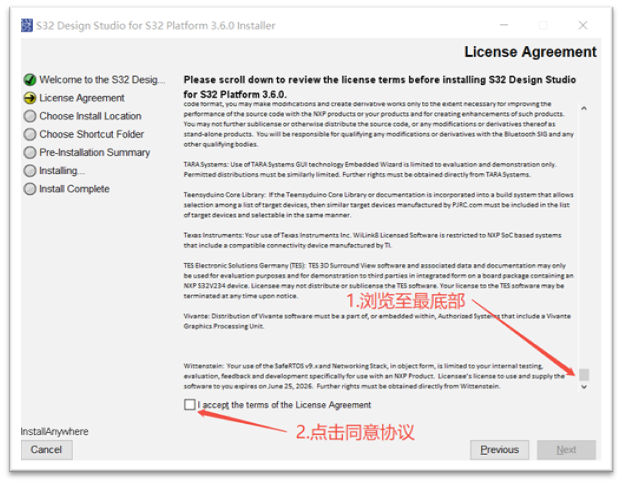

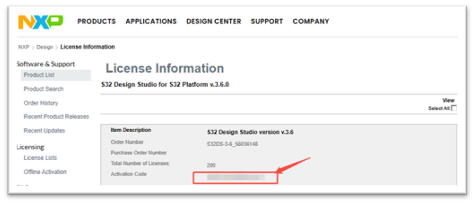

安裝過程中需要輸入軟體licence

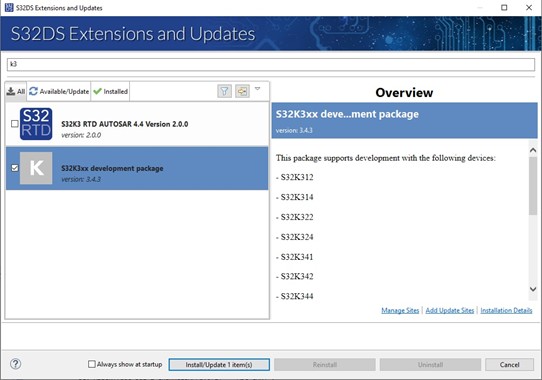

安裝完成後打開軟體,點擊HelpàS32DS Extensions and Updates
觀察到S32K3xx development package已經是安裝狀態了,我們只需要安裝SW32K3_S32M27x_RTD_R21-11_5.0.0_D2410即可.

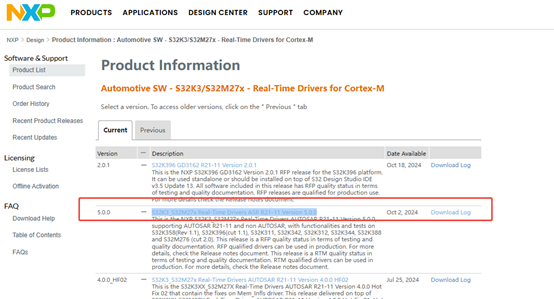

打開頁面選擇S32K3_S32M27x Real-Time Drivers ASR R21-11 Version 5.0.0

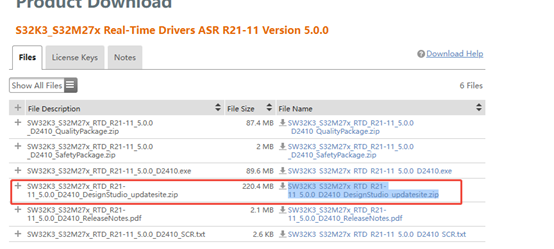

下載SW32K3_S32M27x_RTD_R21-11_5.0.0_D2410_DesignStudio_updatesite.zip

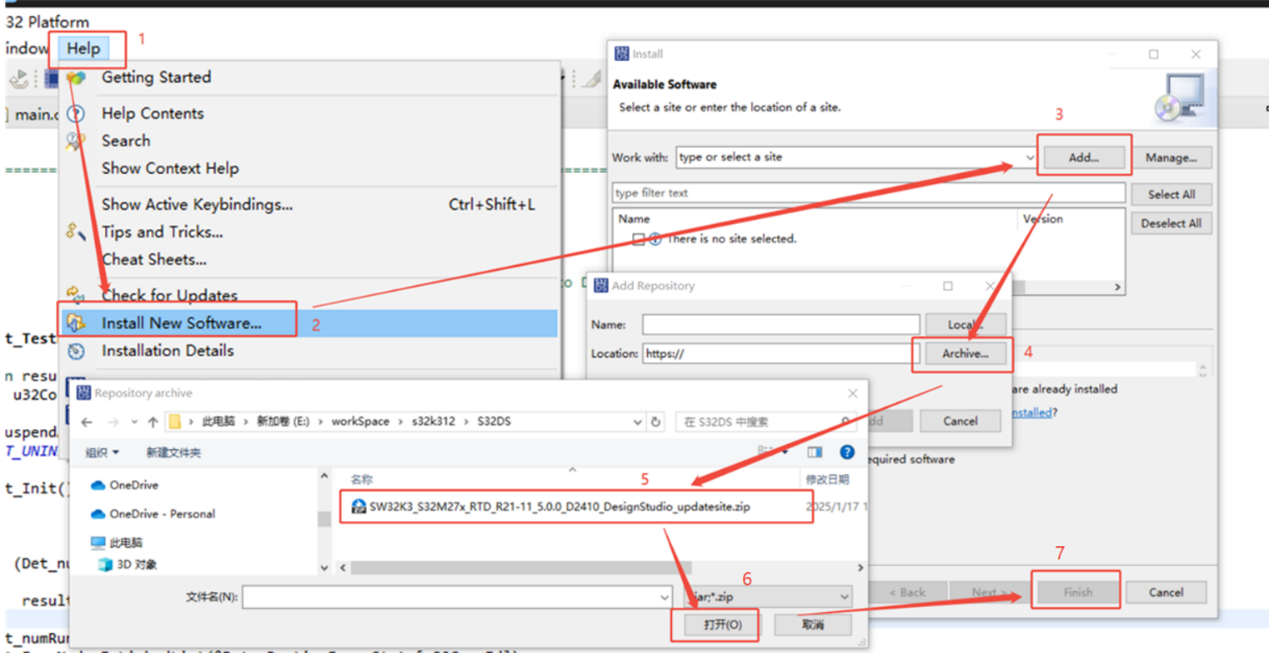

按下圖所示加載軟體包

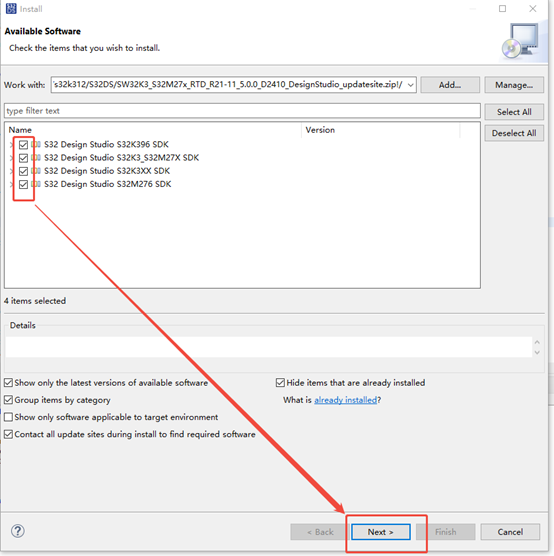

勾選相應軟體包並進行安裝

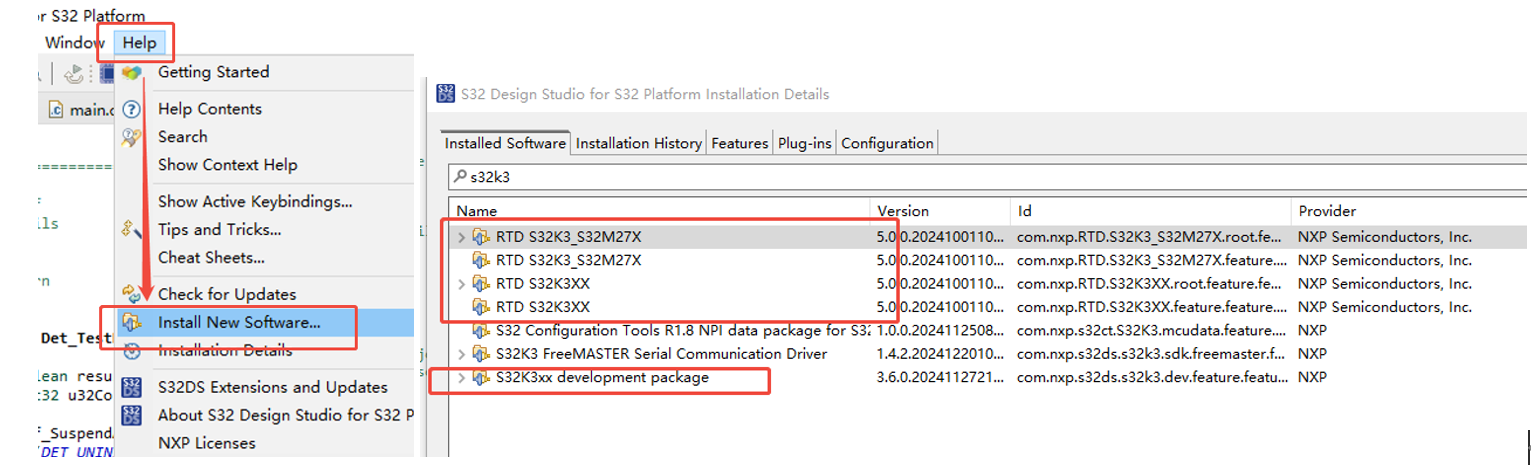

安裝好之後可通過HelpàInstallation Details查看安裝情況.
可以看到主要工具鏈已安裝完畢,下面就可以創建工程並點亮LED了.
關於如何構建工程,可參考下方鏈接
Getting Started with S32K3 using S32DS at the hello world project Training Presentation
關於jlink配置,可參考下方鏈接
S32DS FreeRTOS 環境配置和 J-LINK 調試配置

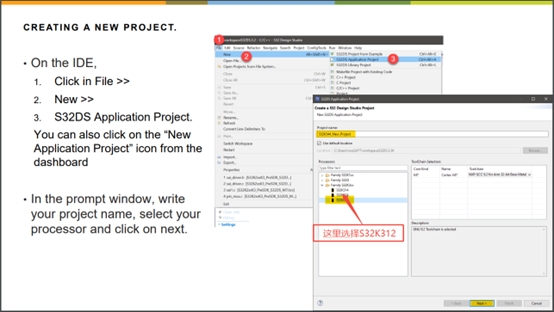

1.新建工程(晶片選擇S32K312)

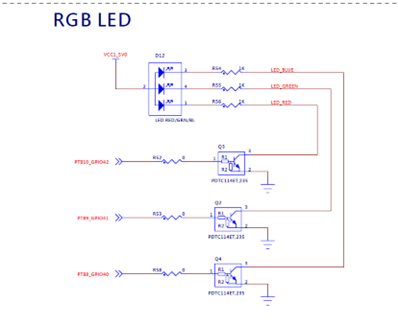

2.查看原理圖中RGB燈相關說明

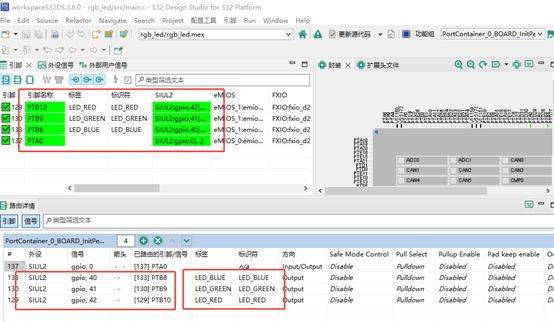

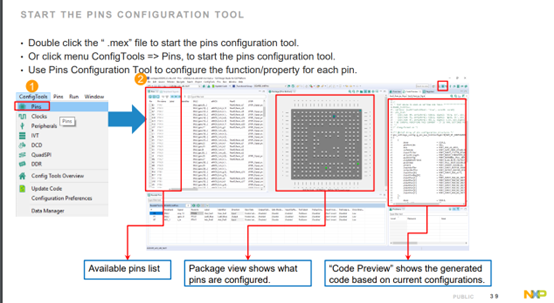

3.配置RGB引腳為輸出狀態
指導說明
本人配置

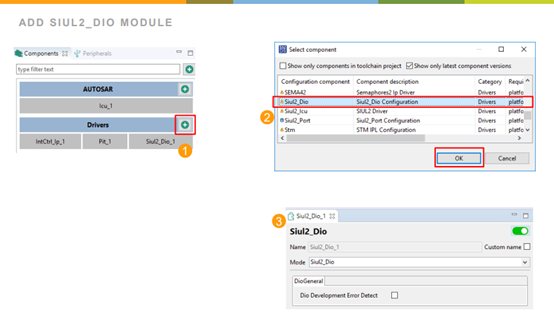

4.添加Siul2_Dio Component

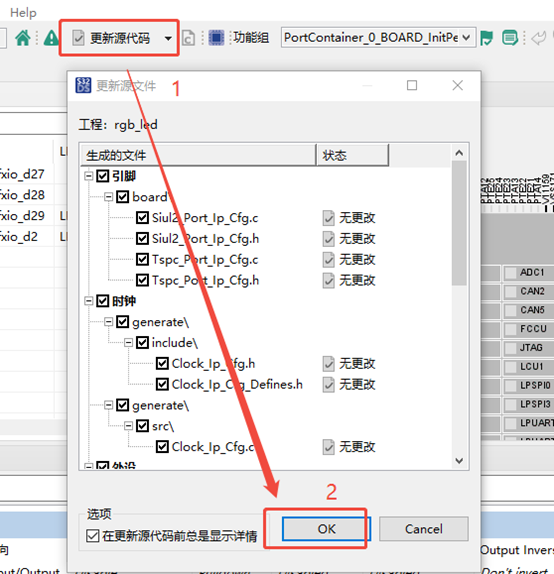

5.更新源代碼

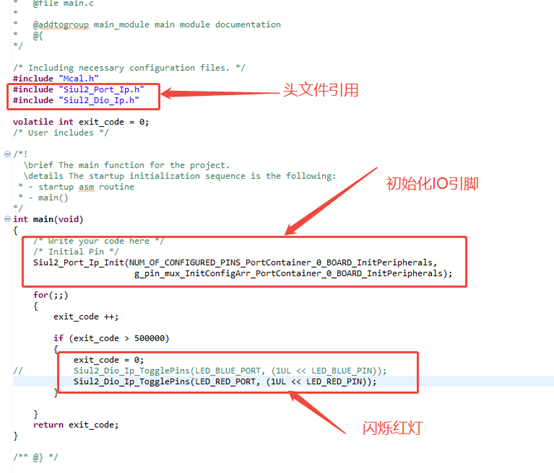

6.修改main.c文件

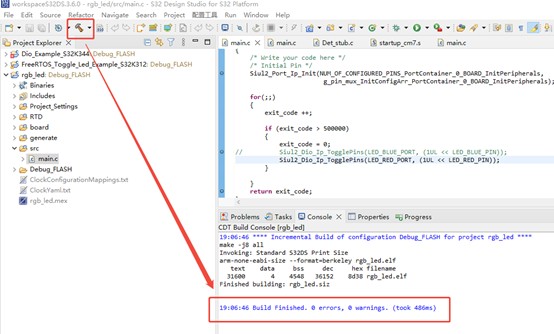

7.編譯固件

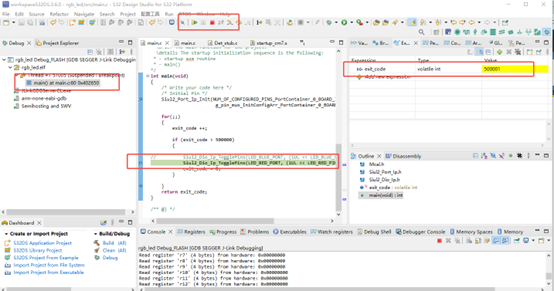

添加斷點,觀察效果.
滅燈效果

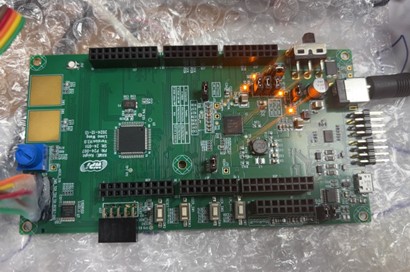

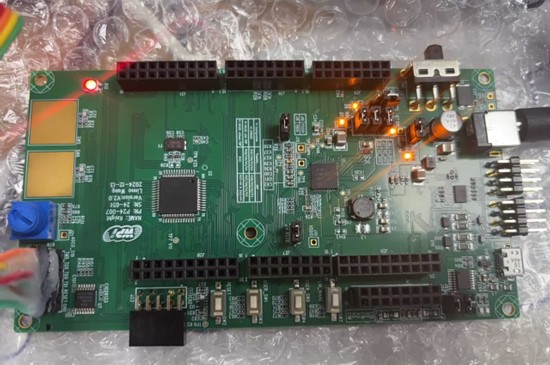

亮燈效果
至此,第一期內容結束.
此文章來自“S32K312 開發板評測活動” 測評者：龔鶴雄
