S32K312 - 使能ADC採集數據並通過Jlink觀察實時數據

項目介紹

        本次試用項目基於NXP S32K312系列核心板，旨在通過ADC模塊採集模擬信號，並通過jlink調試實時查看採集數據。S32K312是NXP推出的一款高性能汽車級微控制器，具備豐富的外設資源，包括多通道ADC、UART、GPIO等，非常適合用於汽車電子、工業控制等領域的開發。項目的主要目標是掌握S32K312的ADC數據採集功能，並通過jlink調試實時查看採集數據。

試用項目過程記錄

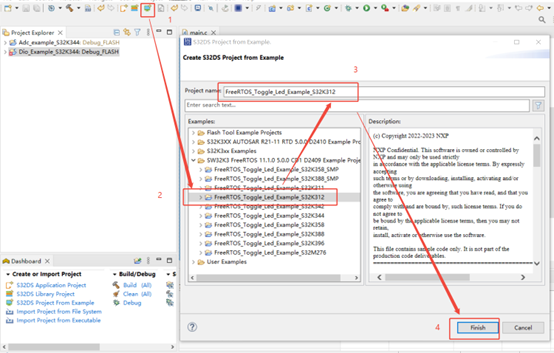

新建example工程

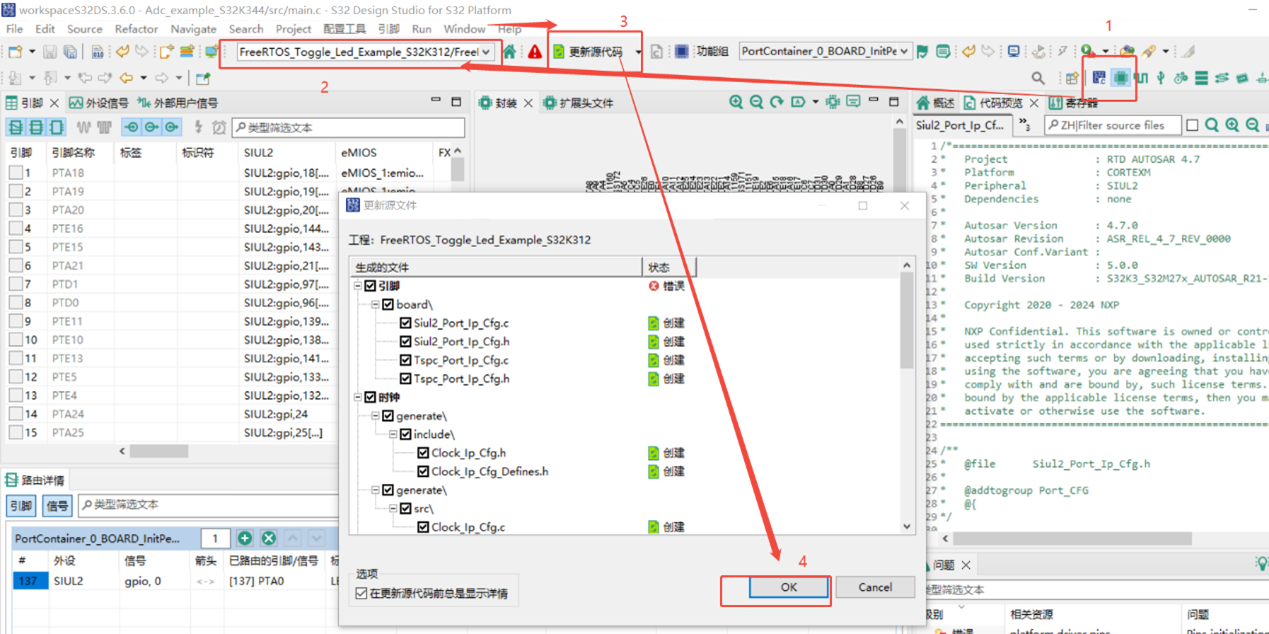

更新源代碼(這裡強調一下,只有更新源代碼後,工程文件才能正常編譯通過)

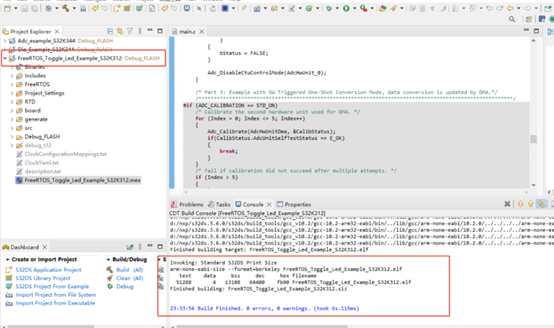

嘗試編譯工程文件,可以看到成功編譯.

工程配置

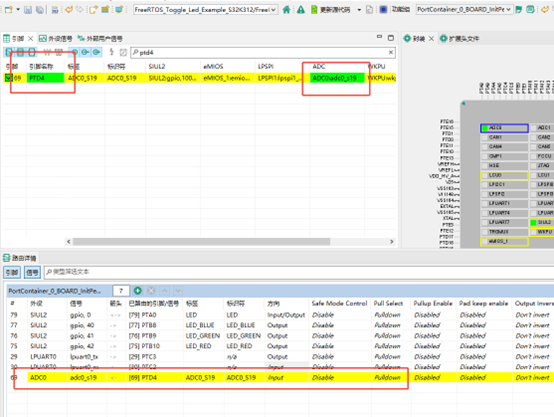

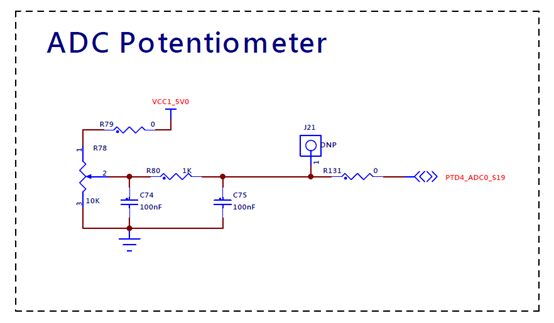

根據原理圖添加PTD4引腳相關配置

先進行引腳配置

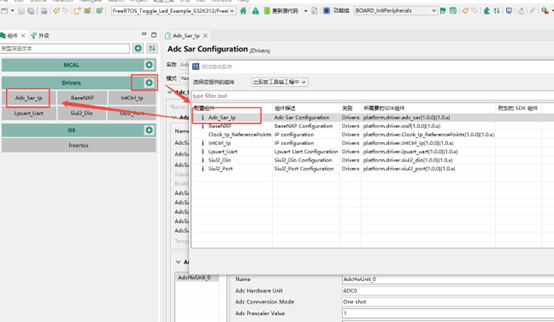

添加ADC驅動組件

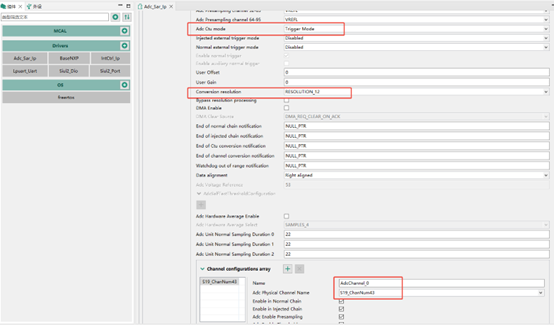

配置ADC組件

接下來步入正題,
添加ADC數據採集相關代碼

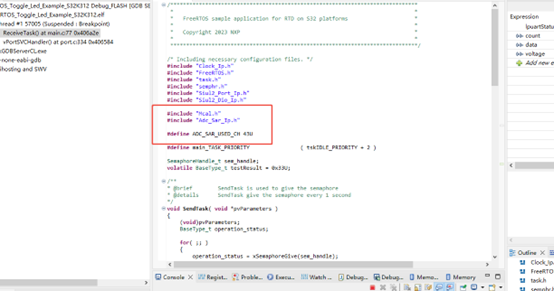

 新增頭文件及宏定義

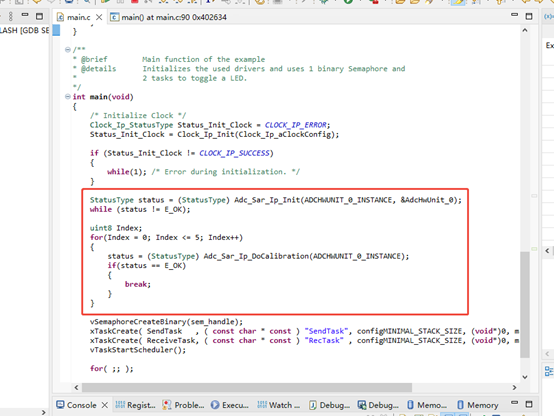

添加ADC初始化代碼

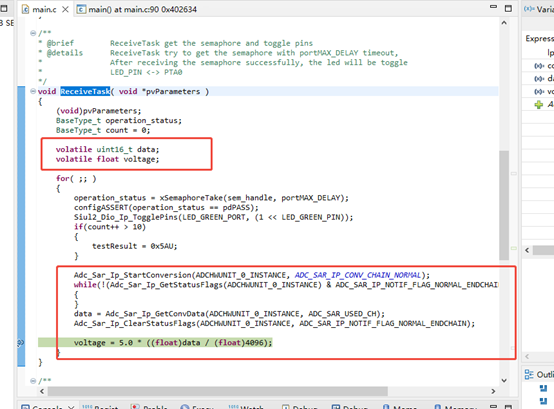

在ReceiveTask線程中添加ADC循環讀取相關代碼

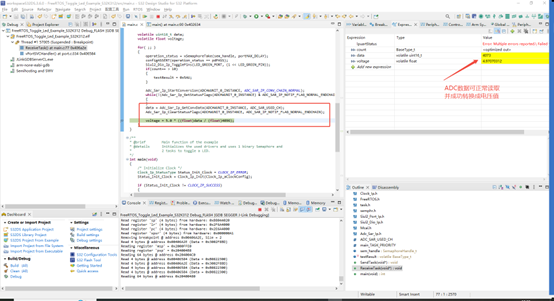

實驗效果

使用感受及心得

1.開發環境友好

S32 Design Studio提供了豐富的工具鏈和調試功能，極大簡化了開發流程。特別是其圖形化配置工具，能夠快速配置外設，減少了手動編寫寄存器的繁瑣工作。

2.文檔資源豐富

NXP官方提供了詳細的技術文檔和示例代碼，大大通平台也有許多實用的教程和經驗分享，幫助我快速上手S32K312的開發。

3.調試過程中的挑戰

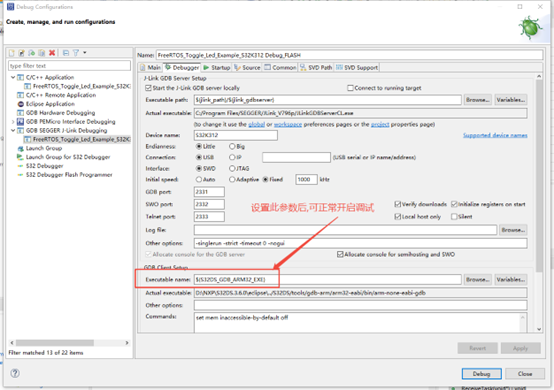

       在調試過程中，遇到了一些問題，Jlink調試無法正常啟動的問題,期間還重裝了一次S32DS軟體,後面分析可能是重新安裝jlink驅動導致的.最後的解決辦法時更改了Debugger->GDB Client Setup->Executable name配置項才得以解決.

變更後參數為: ${S32DS_GDB_ARM32_EXE}



4.建議與改進

       建議NXP在未來的版本中，進一步優化ADC的採樣精度和抗干擾能力。同時，增加更多的示例代碼和應用案例，幫助開發者更快上手。

總結

       通過本次S32K312開發板的試用，我深入了解了ADC數據採集和串口通信的實現過程，積累了寶貴的開發經驗。S32K312作為一款高性能的汽車級微控制器，具備強大的外設資源和穩定的性能，非常適合用於複雜的嵌入式系統開發。未來，我計劃進一步探索S32K312的其他功能，如CAN通信、PWM輸出等，為更多的實際應用場景提供解決方案。

鳴謝

ADC外設配置參考指導鏈接

https://blog.csdn.net/lnniyunlong99/article/details/136059070

此文章來自“S32K312 開發板評測活動”測評者：龔鶴雄
