LD7791高壓啟動多模式PFC+PWM 高效能集成控制器, 內部有節能模式的PWM IC，具有輸入端欠壓輸入/輸出Brown-in/out功能，LD7791具有過渡模式功率因數校正 (PFC) 控制器和準諧振 (QR)電流模式控制器，具有成本效益且大功率應用的外圍元件設計。
LD7791具有智慧型PFC開關，零電流檢測（ZCD）和頻率限制機制使其在任何負載下都能達到更好的效率狀況，因此該系統電路周邊零件與控制電路可以最大限度地減少許多組件數量、電路空間，並降低電源應用的總體材料成本。
LD7791具有高壓啟動、休眠模式、綠色模式節能運行，內部斜率補償、軟啟動功能，可將降低功率損耗並提高系統性能。具有完整的保護功能，如OPP（過功率保護），OVP（過電壓保護），OCP（過壓電流保護）和輸入/輸出低電壓護，LD7791可防止電路在工作中損壞異常的情况。此外LD7791具有頻率特性交換和軟驅動功能，可以減少噪音改善傳導干擾與幅射干擾。高壓引腳上有內置 X-Cap電容放電的功能，OSCP(輸出短路保護)，有OTP（過溫保護功能）以及過壓保護 (OVP) 和過流保護具有高/低線補償的保護（OCP），因此它可以保護系統免受損壞等保護功能齊全。

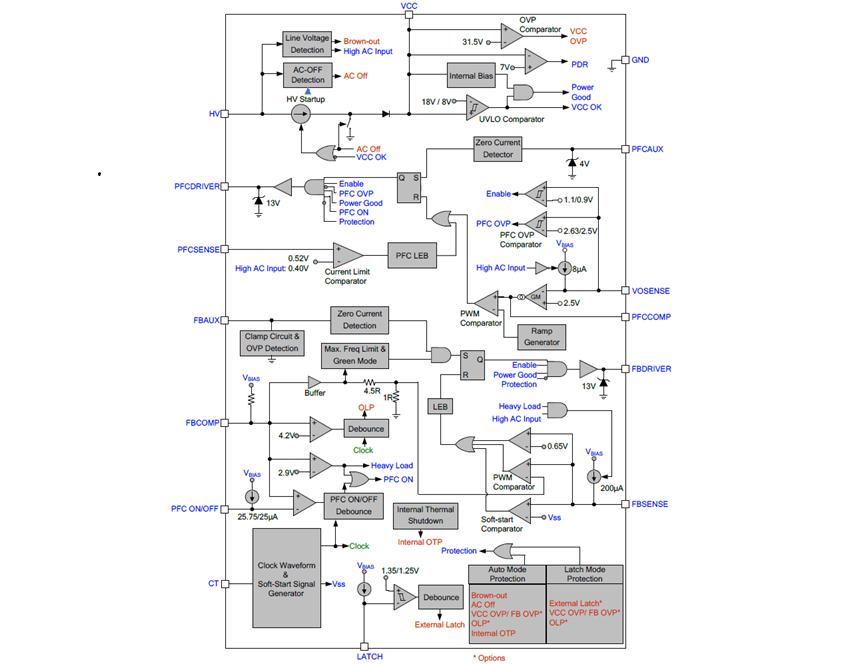

LD7791內部方塊圖:

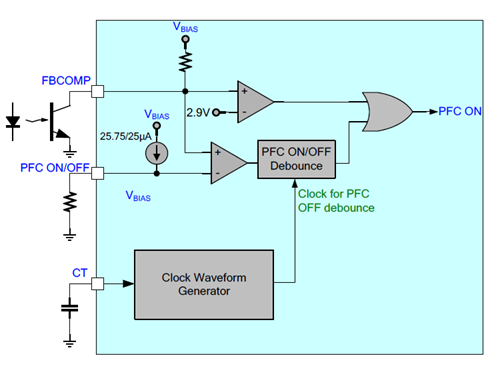

LD7791 Flyback Green Mode and PFC Turn-off Control應用:

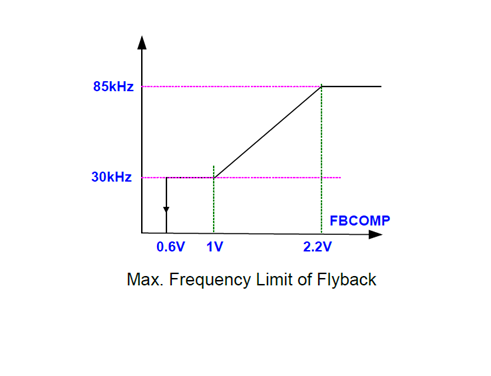

LD7791使用最大頻率限制控制反激開關頻率的方案，取決於FBCOMP電壓的水平。當輸出負載減少，FBCOMP電壓變低光照下開關頻率可以降低負載狀況。此功能有助於增強輕載條件下的效率。為了滿足歐洲「EMC指令」的要求，有必要採用具有PFC控制的解決方案。為了提高輕載下的效率，LD7791具有 PFC 控制功能，能夠關閉切換到降低功耗。隨著 FBCOPM 電壓下降低於 PFC ON/OFF 電壓閾值時，PFC 控制器將停止 PFCDRIVER 開關，直到 FBCOMP 電壓恢復其水準。

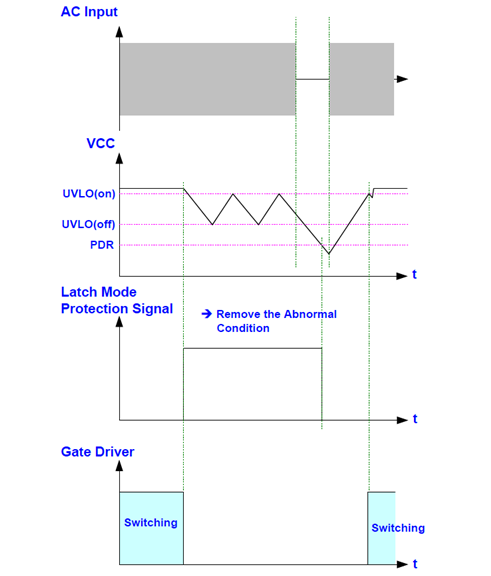

輸出部分Latch Protection Mode:
LD7791由於閂鎖型保護電路會鎖存操作，即使 VCC達到 UVLO(ON)系統無法恢復除非重新供電，讓 VCC 降至斷電重設 (PDR)，然後斜坡超過 UVLO(ON)。

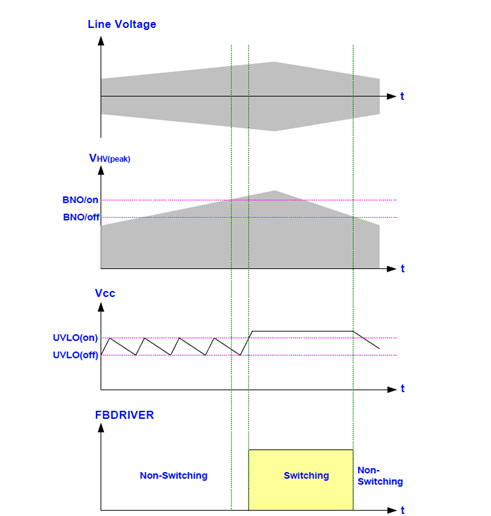

輸入部分Brown in/out Protection:
LD7791在高壓引脚上具有Brown in/out功能，由於內部比較器檢測到半波整流線路電壓條件下，它將關閉控制器防止任何損壞。
當VHV<HVBO時，柵極輸出將保持關閉當VCC已經達到UVLO（打開）時，此時強制VCC在UVLO（打開）和UVLO（關閉），除非線路電壓高於HVBI VAC，即使在下一個開關打開時，門輸出也不會開始切換UVLO（開啟）跳閘。實現了一個遲滯，以防止在接通和斷開期間錯誤觸發。
LD7791 PFC+PWM IC控制器規格特性:
輸入電壓範圍：90V至265 VAC
頻率範圍：60K至85K Hz
整合PFC和QR反激控制器
高壓（700V）啟動電路
高壓引脚上的Brown-in/out功能
高壓引脚上的內X-Cap放電功能
PFC 輕載關斷控制
OPP（過功率保護）
OCP（過電流保護）
OSCP（輸出短路保護）
內部OTP功能_OTP（過溫保護）
500mA/-1200mA驅動能力
內部軟啟動功能
